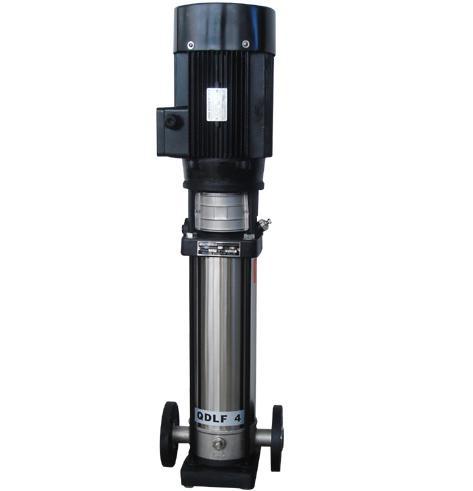

QDLF立式多級不銹鋼離心泵
QDLF立式不銹鋼多級離心泵是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍， QDL 適用于無腐蝕性液體， QDLF立式不銹鋼多級離心泵適用于輕度腐蝕性液體。
全國咨詢熱線：
0577-67983721
- 產品詳細
一、QDLF立式不銹鋼多級離心泵產品概述：
QDLF立式不銹鋼多級離心泵是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍， QDL 適用于無腐蝕性液體， QDLF立式不銹鋼多級離心泵適用于輕度腐蝕性液體。
QDLF立式不銹鋼多級離心泵主要零部件如葉輪、導流器、泵軸、外圓筒用不銹鋼制造，QDL（N）系列所有過流部件均為不銹鋼制造，具有良好的耐腐蝕性能，采用硬質合金軸承及機械密封，剛性聯軸器傳動，具有體積小、重量輕、抗腐蝕、振動小、噪音低、占地面積小、使用壽命長，外形美觀等特點，特別是高效、節能等優點。

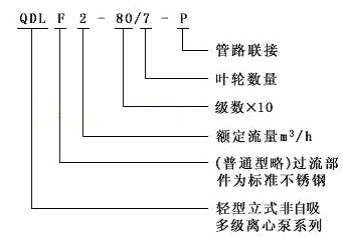

二、QDLF立式不銹鋼多級離心泵型號意義：
三、QDLF立式不銹鋼多級離心泵的工作條件：
稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
液體溫度：常溫型-15℃至+70℃熱水型＋70℃至120℃
高環境溫度：+40℃
海拔： 高1000m
四、QDLF立式不銹鋼多級離心泵應用范圍：
普通型適合于液體傳輸，冷熱清潔水、軟化水的循環和增壓。QDLF立式不銹鋼多級離心泵亦適用于微堿水、礦物質水、蒸餾水、游泳池水及其它含氯化物液體，但液體允許溫度需要降低。
五、QDLF立式不銹鋼多級離心泵典型應用：
供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
灌溉：農田灌溉、噴灌、滴灌。
電機：
電機為全封閉，風冷式二極標準電機。
防護等級：IP55
絕緣等級：F
小進口壓力NPSH：
如果QDLF立式不銹鋼多級離心泵的壓力低于輸送液體的蒸汽壓力，可能發生氣蝕，為避免氣蝕，確保泵進口側有一小壓力，大吸程H[m]可按下式計算： H=Pb×10.2-NPSH-Hf-Hv-Hs
式中：Pb=大氣壓力[bar](大氣壓力可設定為1bar)，在閉式系統中，Pb為系統壓力[bar].NPSH=凈正吸頭[m]（可從NPSH曲線上泵可能的大流量處讀取）。Hf=入口的管路損失[m]。Hv=蒸汽壓力[m]。Hs=安全余量=小0.5m水頭。如果計算所得H為正值，QDLF立式不銹鋼多級離心泵可在大吸程情況下運行如果計算所得H為負值，必須有一小進口壓力H的水頭。
并聯運行：
將多臺QDLF立式不銹鋼多級離心泵并聯取代一臺大泵可能更具優越性
在變流量系統中，適應系統所需工作點。
增加供水可能性，因?yàn)镼DLF立式不銹鋼多級離心泵出故障時，僅影響系統的部分流量。
六、QDLF立式不銹鋼多級離心泵使用條件：
1、介質溫度：-15℃~+120℃。 2、 大環境溫度：+40℃。 3、 大環境壓力：10bar。 4、 大進口壓力受大環境壓力限制。 5、 當輸送介質的密度或粘度大于水，需考慮配用較大功率的電機。 四、 輸送介質 1、稀薄、清潔、不含固體顆?；蚶w維的非易燃易爆介質。 2、諸如礦泉水、軟化水、純水、清油和其他輕化工介質。 3、立式不銹鋼多級泵泵主要材料為不銹鋼，可應用于抽送輕度腐蝕性介質。 五、電機選用 電機為全封閉、風冷式二極標準電機 防護等級：IP55 絕緣等級：F 標準電壓（50Hz）：?jiǎn)蜗?220V， 三相 220V/380V
七、QDLF立式不銹鋼多級離心泵典型應用：
|
QDL2/QDLF2不銹鋼多級離心泵性能參數表 |
||||||||||
|
型 號 |
配用電機 (kW) |
Q m3/h |
1 |
1.2 |
1.6 |
2 |
2.4 |
2.8 |
3.2 |
3.5 |
|
QDL2-20 |
0.37 |
H (m) |
18 |
17 |
16 |
15 |
13 |
12 |
10 |
8 |
|
QDL2-30 |
0.37 |
27 |
26 |
24 |
22 |
20 |
18 |
15 |
12 |
|
|
QDL2-40 |
0.55 |
36 |
35 |
33 |
30 |
26 |
24 |
20 |
16 |
|
|
QDL2-50 |
0.55 |
45 |
43 |
40 |
37 |
33 |
30 |
24 |
20 |
|
|
QDL2-60 |
0.75 |
53 |
52 |
50 |
45 |
40 |
36 |
30 |
24 |
|
|
QDL2-70 |
0.75 |
63 |
61 |
57 |
52 |
47 |
41 |
35 |
28 |
|
|
QDL2-90 |
1.1 |
80 |
78 |
73 |
67 |
61 |
54 |
45 |
37 |
|
|
QDL2-110 |
1.1 |
98 |
95 |
89 |
82 |
73 |
64 |
54 |
44 |
|
|
QDL2-130 |
1.5 |
116 |
114 |
106 |
98 |
89 |
78 |
65 |
52 |
|
|
QDL2-150 |
1.5 |
134 |
130 |
123 |
112 |
10 |
90 |
73 |
60 |
|
|
QDL2-180 |
2.2 |
161 |
157 |
148 |
136 |
121 |
108 |
91 |
76 |
|
|
QDL2-220 |
2.2 |
197 |
192 |
180 |
165 |
148 |
130 |
110 |
90 |
|
|
QDL2-260 |
3 |
232 |
228 |
214 |
198 |
179 |
158 |
130 |
110 |
|
|
QDL4/QDLF4不銹鋼多級離心泵性能參數表 |
||||||||||
|
型 號 |
配用電機 (kW) |
Q m3/h |
1.5 |
2.0 |
3.0 |
4.0 |
5.0 |
6.0 |
7.0 |
8.0 |
|
QDL4-20 |
0.37 |
H (m) |
19 |
18 |
17 |
15 |
13 |
10 |
8 |
6 |
|
QDL4-30 |
0.55 |
28 |
27 |
26 |
24 |
20 |
18 |
13 |
10 |
|
|
QDL4-40 |
0.75 |
38 |
36 |
34 |
32 |
27 |
24 |
19 |
13 |
|
|
QDL4-50 |
1.1 |
47 |
45 |
43 |
40 |
34 |
31 |
23 |
17 |
|
|
QDL4-60 |
1.1 |
56 |
54 |
52 |
48 |
41 |
37 |
28 |
20 |
|
|
QDL4-80/7 |
1.5 |
66 |
63 |
61 |
56 |
48 |
43 |
33 |
24 |
|
|
QDL4-80 |
1.5 |
74 |
72 |
70 |
64 |
55 |
50 |
38 |
27 |
|
|
QDL4-100 |
2.2 |
96 |
90 |
87 |
81 |
71 |
62 |
48 |
34 |
|
|
QDL4-120 |
2.2 |
114 |
108 |
104 |
95 |
85 |
75 |
58 |
41 |
|
|
QDL4-160/14 |
3.0 |
136 |
126 |
122 |
112 |
101 |
89 |
68 |
48 |
|
|
QDL4-160 |
3.0 |
152 |
144 |
140 |
129 |
115 |
101 |
78 |
55 |
|
|
QDL4-190 |
4.0 |
183 |
171 |
168 |
153 |
137 |
122 |
93 |
67 |
|
|
QDL4-220 |
4.0 |
211 |
200 |
192 |
178 |
160 |
138 |
108 |
79 |
|
|
QDL8/QDLF8不銹鋼多級離心泵性能參數表 |
||||||||||
|
型 號 |
配用電機 (kW) |
Q m3/h |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
QDL8-20 |
0.75 |
H (m) |
21 |
20 |
19 |
18 |
17 |
16 |
15 |
14 |
|
QDL8-30 |
1.1 |
31 |
30 |
29 |
28 |
26 |
24 |
23 |
20 |
|
|
QDL8-40 |
1.5 |
41 |
40 |
39 |
37 |
35 |
32 |
30 |
27 |
|
|
QDL8-50 |
2.2 |
52 |
50 |
48 |
46 |
44 |
41 |
37 |
34 |
|
|
QDL8-60 |
2.2 |
62 |
60 |
58 |
55 |
53 |
49 |
45 |
41 |
|
|
QDL8-80 |
3.0 |
83 |
80 |
78 |
74 |
70 |
65 |
60 |
54 |
|
|
QDL8-100 |
4.0 |
104 |
100 |
97 |
92 |
88 |
80 |
75 |
68 |
|
|
QDL8-120 |
4.0 |
125 |
120 |
116 |
110 |
105 |
97 |
90 |
81 |
|
|
QDL8-140 |
5.5 |
146 |
140 |
136 |
129 |
123 |
113 |
105 |
95 |
|
|
QDL8-160 |
5.5 |
166 |
160 |
155 |
147 |
140 |
130 |
120 |
108 |
|
|
QDL8-180 |
7.5 |
187 |
180 |
175 |
166 |
158 |
146 |
135 |
122 |
|
|
QDL8-200 |
7.5 |
208 |
200 |
194 |
185 |
175 |
162 |
150 |
135 |
|
|
QDL16/QDLF16不銹鋼多級離心泵性能參數表 |
||||||||||
|
型 號 |
配用電機 (kW) |
Q m3/h |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
|
QDL16-30/2 |
2.2 |
H (m) |
28 |
27 |
26 |
25 |
23 |
21 |
19 |
17 |
|
QDL16-30 |
3.0 |
42 |
41 |
39 |
37 |
35 |
32 |
29 |
26 |
|
|
QDL16-40 |
4.0 |
56 |
54 |
52 |
50 |
47 |
44 |
38 |
34 |
|
|
QDL16-50 |
5.5 |
69 |
68 |
65 |
62 |
59 |
54 |
48 |
43 |
|
|
QDL16-60 |
5.5 |
83 |
81 |
78 |
75 |
70 |
64 |
58 |
52 |
|
|
QDL16-70 |
7.5 |
97 |
95 |
92 |
87 |
82 |
75 |
68 |
61 |
|
|
QDL16-80 |
7.5 |
111 |
108 |
105 |
100 |
94 |
86 |
77 |
70 |
|
|
QDL16-100 |
11 |
139 |
136 |
131 |
125 |
118 |
108 |
97 |
87 |
|
|
QDL16-120 |
11 |
167 |
163 |
157 |
150 |
141 |
129 |
116 |
105 |
|
|
QDL16-140 |
15 |
194 |
190 |
184 |
175 |
165 |
151 |
136 |
122 |
|
|
QDL16-160 |
15 |
222 |
217 |
210 |
200 |
189 |
173 |
155 |
140 |
|
