FB、AFB型耐腐蝕離心泵
FB、AFB型化工泵是單級單吸懸臂式耐腐蝕離心泵，本公司汲取90年代各類泵的特點，采用先進水力模型，新穎結構與高強度組合式單雙端面機械密封，具有高效節能、結構緊湊、性能穩定、使用可靠等優點。
全國咨詢熱線：
0577-67983721
- 產品詳細
【FB、AFB型不銹鋼耐腐蝕離心泵】產品簡介：
FB、AFB型化工泵是單級單吸懸臂式耐腐蝕離心泵，本公司汲取90年代各類泵的特點，采用先進水力模型，新穎結構與高強度組合式單雙端面機械密封，具有高效節能、結構緊湊、性能穩定、使用可靠等優點。
本化工泵適用輸送不含固體顆粒，有腐蝕性液體。被輸送介質溫度為-40℃～105℃，采用雙端面密封冷裝置可輸送介質溫度為300℃以下的高溫介質。廣泛用于石油、化工、冶金、合成纖維、制藥、食品、釀造、環保、廢水處理等工業部門，也可供工礦企業及城市供水、排水之用。
本司化工泵全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
化工泵技術參數：
流量：3.6～200m3/h；
揚程：15～64m；
轉速：2900r/min；
功率：0.75～55KW；
進口直徑：25～150mm；
高工作壓力：2.0Mpa。
FB型不銹鋼耐腐蝕泵適用于不含有固體顆粒介質,介質溫度為-20℃～120℃,進口壓力不大于2kg/cm2。
AFB型不銹鋼耐腐蝕離心泵是在FB型耐腐蝕泵的基礎上改進設計的,均采用新型的付葉輪動力軸封裝置，采用先進水力模型，新穎結構與高強度組合式雙端面機械密封，具有高次節能、結構緊湊、性能穩定、使用可靠等優點。屬單級單吸懸臂式耐腐蝕離心泵。該泵與輸送介質接觸的過流部份零件,均采用1Cr18Ni9Ti材料制造。用于輸送不含固體顆粒,有腐蝕性液體,被輸送介質溫度為-20℃～120℃,泵進口壓力不大于2kg/cm2。采用雙端面密封冷卻裝置可輸送300℃左右的高溫介質。

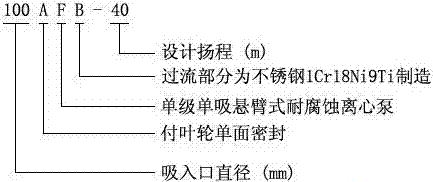

【FB、AFB型不銹鋼耐腐蝕離心泵】型號意義：
【FB、AFB型不銹鋼耐腐蝕離心泵】技術參數：
流量：3.6～200m3/h；
揚程：15～64m；
轉速：2900r/min；
功率：0.75～55KW；
進口直徑：25～150mm；
高工作壓力：2.0Mpa。
【FB、AFB型不銹鋼耐腐蝕離心泵】產品用途：
FB、AFB型不銹鋼耐腐蝕離心泵廣泛應用于化工、石油、冶金、輕工、合成纖維、環保、食品、醫藥等部門。該類產品采用雙端面機械密封，為提高產品質量、減少跑、冒、滴、漏,防止污染,改善環境,發揮很大的作用。具有性能穩定可靠、密封性能好,造型美觀,使用檢修方便等優點。
【FB、AFB型不銹鋼耐腐蝕離心泵】結構圖：
|
1 |
泵殼 |
|
|
2 |
密封環 |
|
|
3 |
葉輪 |
|
|
4 |
葉輪螺母 |
|
|
5 |
泵蓋 |
|
|
6 |
密封蓋 |
|
|
7 |
機械密封 |
|
|
8 |
軸承蓋 |
|
|
9 |
軸承體 |
|
|
10 |
泵軸 |
|
|
11 |
軸承 |
|
|
12 |
聯軸節 |
構圖(1).jpg)
泵的旋轉方向：自吸入口向電機端看為順針方向旋轉。
泵與電機是通過彈性聯軸器安裝在同一個底座上。
泵的軸封裝置采用付葉輪減壓和雙端面機械密封新結構，密封腔充填優質鈣脂潤滑脂，并配有油杯。
【FB、AFB型不銹鋼耐腐蝕離心泵】性能參數：
|
型號 |
流量 |
揚程 |
配用電機 |
轉速 |
效率η |
軸功率 |
汽蝕余量 |
|
25FB-16 |
3.6 |
16 |
0.75 |
2900 |
33 |
0.48 |
4.0 |
|
25FB-25 |
25 |
1.5 |
30 |
0.82 |
4.0 |
||
|
25FB-40 |
40 |
2.2 |
23 |
1.71 |
4.0 |
||
|
40FB-16 |
7.2 |
16 |
1.5 |
2900 |
44 |
0.71 |
4.0 |
|
40FB-20 |
20 |
1.5 |
42 |
0.93 |
4.0 |
||
|
40FB25 |
25 |
2.2 |
39 |
1.26 |
4.0 |
||
|
40FB-40 |
40 |
3 |
32 |
2.45 |
4.0 |
||
|
40FB-63 |
63 |
7.5 |
27 |
5.42 |
4.0 |
||
|
50FB-16 |
14.4 |
16 |
2.2 |
2900 |
56 |
1.09 |
3.5 |
|
50FB-25 |
25 |
4 |
52 |
1.83 |
3.5 |
||
|
50FB-40 |
40 |
5.5 |
46 |
3.32 |
3.5 |
||
|
50FB-63 |
63 |
11 |
39 |
6.16 |
3.5 |
||
|
65FB-25 |
28.8 |
25 |
5.5 |
2900 |
62 |
3.16 |
3.5 |
|
65FB-30 |
30 |
7.5 |
60.5 |
3.89 |
3.5 |
||
|
65FB-40 |
40 |
11 |
57.5 |
5.46 |
3.5 |
||
|
65FB-64 |
64 |
15 |
52.5 |
9.57 |
3.5 |
||
|
80FB-15 |
54.4 |
15 |
5.5 |
2900 |
69 |
3.2 |
3.0 |
|
80FB-24 |
24 |
7.5 |
68 |
5.19 |
3.0 |
||
|
80FB-38 |
38 |
15 |
66.5 |
8.41 |
3.0 |
||
|
80FB-60 |
60 |
22 |
62.8 |
14.06 |
3.0 |
||
|
80FB-97 |
97 |
37 |
57 |
22.2 |
3.0 |
||
|
100FB-23 |
100.8 |
23 |
15 |
2900 |
73 |
8.65 |
3.0 |
|
100FB-37 |
37 |
22 |
73 |
13.9 |
3.0 |
||
|
100FB-57 |
57 |
37 |
70.5 |
22.2 |
3.0 |
||
|
150FB-22 |
190.8 |
22 |
22 |
2900 |
77 |
14.8 |
2.5 |
|
150FB-35 |
35 |
37 |
76 |
23.9 |
2.5 |
||
|
150FB-56 |
56 |
55 |
76 |
38.3 |
2.5 |
