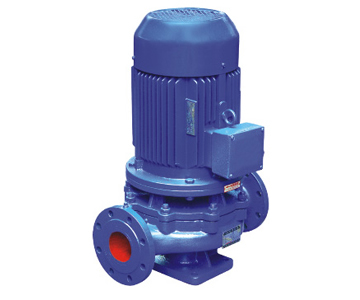

ISG系列立式管道離心泵概述

ISG 系列單級單吸立式管道離心泵是本單位科技人員聯合國內水泵專家選用優秀水力模型，采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成。同時根據使用溫度、介質等不同在ISG型基礎上派出適用熱水、高溫、腐蝕性化工泵、油泵。該系列產品具有高效節能、噪音低、性能可靠等優點。

ISG系列立式管道離心泵特點

1、清水泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。
2、清水泵葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。
3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地延長機械密封的使用壽命。
4、安裝檢修方便，無需拆動管道路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
6、可根據管路布置的要求采用泵的豎式和橫式安裝。

ISG系列立式管道離心泵主要用途

1、ISG型立式管道泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T<80℃。
2、IRG(GRG)型立式熱水(高溫)循環泵廣泛適用于：能源、冶金、化工、紡織、造紙，以及賓館飯店等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市采用暖系統循環用泵，IRG型使用溫度T<120℃，珀GRG型使用溫度T<240℃。
3、IHG型立式管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為20℃~+120℃。
4、YG型立式管道油泵，供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃~+120℃。

ISG系列立式管道離心泵工作條件

1、吸入壓力≤1． 0MPa，或泵系統高工作壓力≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa，泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1．6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2、環境溫度<40℃，相對濕度<95％。
3、所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。

注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)說明，以便廠家采用耐磨式機械密封。

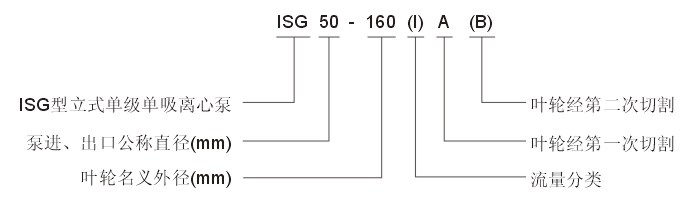

ISG系列立式管道離心泵型號意義

ISG系列立式管道離心泵性能參數

型號	流量Q		揚程 H (m)	效率 η (%)	電機 功率 P (KW)	轉速 n (r/min)	必需汽蝕余量 (NPAH)r (m)	重量 (kg)
	(m3/h)	(L/s)
25-110	2.8	0.78	16	34	0.55	2900	2.3	33
	4	1.11	15	42
	5.2	1.44	13.5	41
25-125	2.8	0.78	20.6	28	0.75	2900	2.3	37
	4	1.11	20	36
	5.2	1.44	18	35
25-125A	2.5	0.69	17	27	0.75	2900	2.3	37
	3.6	1.0	16	35
	4.6	1.28	14.4	34
25-160	2.8	0.78	33	24	1.5	2900	2.3	46
	4	1.11	32	32
	5.2	1.44	30	33
25-160A	2.6	0.72	28.5	22	1.1	2900	2.3	42
	3.7	1.03	28	31
	4.9	1.36	26	29
32-100	3.5	0.97	13.5	40	0.55	2900	2.3	37
	4.5	1.25	12.5	47
	5.3	1.47	11.3	43
32-100(I)	4.4	1.22	13.2	48	0.75	2900	2.0	40
	6.3	1.75	12.5	54
	8.3	2.32	11.3	53
32-125	3.5	0.97	22	40	0.75	2900	2.3	40
	5	1.39	20	44
	6.5	1.80	18	42
32-125A	3.1	0.86	17.6	39	0.75	2900	2.3	39
	4.5	1.25	16	43
	5.8	1.61	14.4	41
32-160	3.5	0.97	33	30	1.5	2900	2.3	51
	4.5	1.25	32	35
	6	1.67	30	33
32-160A	3.5	0.97	26.5	29	1.1	2900	2.3	45
	4.5	1.25	25	34
	6	1.67	23	32
32-160(I)	4.4	1.22	33.2		2.2	2900	2.3	55
	6.3	1.75	32
	8.3	2.32	30.2
32-200	3.5	0.97	51	27	3	2900	2.3	71
	4.5	1.25	50	32
	5.5	1.53	48	30
32-200A	3.9	1.08	41	26	3	2900	2.3	61
	4	1.11	40	31
	4.2	1.17	48	29
32-200(I)	4.4	1.22	50.5	26	4	2900	2.3	76
	6.3	1.75	50	33
	8.3	2.32	48	35
40-100	4.4	1.22	13.2	48	0.55	2900	2.3	34
	6.3	1.75	12.5	54
	8.3	2.31	11.3	53
40-100A	3.9	1.08	10.6	52	0.37	2900	2.3	25
	5.6	1.56	10
	7.4	2.06	9
40-125	4.4	1.22	21	41	1.1	2900	2.3	35
	6.3	1.75	20	46
	8.3	2.31	18	43
40-125A	3.9	1.08	17.6	40	0.75	2900	2.3	31
	5.6	1.56	16	45
	7.4	2.06	14.4	41
40-160	4.4	1.22	33	35	2.2	2900	2.3	50
	6.3	1.75	32	40
	8.3	2.31	30	40
40-160A	4.1	1.14	29	34	1.5	2900	2.3	44
	5.9	1.64	28	39
	7.8	2.17	26.3	39
40-160B	3.8	1.06	25.5	34	1.1	2900	2.3	37
	5.5	1.53	24	38
	7.2	2.0	22.5	37
40-200	4.4	1.22	51	26	4.0	2900	2.3	76
	6.3	1.75	50	33
	8.3	2.31	48	32
40-200A	4.1	1.14	45	26	3.0	2900	2.3	64
	5.9	1.64	44	31
	7.8	2.17	42	30
40-200B	3.7	1.03	38	25	2.2	2900	2.3	54
	5.3	1.47	36	29
	7.0	1.94	34.5	28
40-250	4.4	1.22	82	24	7.5	2900	2.3	108
	6.3	1.75	80	28
	8.3	2.31	74	28
40-250A	4.1	1.17	72	24	7.5	2900	2.3	100
	5.9	1.64	70	28
	7.8	2.17	65	27
40-250B	3.8	1.06	61.5	23	4.0	2900	2.3	80
	5.5	1.53	60	27
	7.0	1.94	56	26
40-100(I)	8.8	2.44	13.2	55	1.1	2900	2.3	36
	12.5	3.47	12.5	62
	16.3	4.53	11.3	60
40-100(I)A	8	2.22	10.6	54	0.75	2900	2.3	34
	11	3.05	10	60
	14.5	4.03	9	58

型號	流量Q		揚程 H (m)	效率 η (%)	電機功率 P (KW)	轉速 n (r/min)	必需汽蝕余量 (NPAH)r (m)	重量 (kg)
	(m3/h)	(L/s)
40-125(I)	8.8	2.44	21.2	49	1.5	2900	2.3	40
	12.5	3.47	20	58
	16.3	4.53	17.8	57
40-125(I)A	8	2.22	17	48	1.1	2900	2.3	35
	11	3.05	16	57
	14.5	4.03	14	56
40-160(I)	8.8	2.44	33	45	3.0	2900	2.3	58
	12.5	3.47	32	52
	16.3	4.53	30	51
40-160(I)A	8.2	2.28	29	44	2.2	2900	2.3	49
	11.7	3.25	28	51
	15.2	4.22	26	50
40-160(I)B	7.3	2.38	23	50	1.5	2900	2.3	44
	10.4	2.89	22
	13.5	3.75	20.5
40-200(I)	8.8	2.44	51.2	38	5.5	2900	2.3	87
	12.5	3.47	50	46
	16.3	4.53	48	46
40-200(I)A	8.3	2.31	45	37	4.0	2900	2.3	76
	11.7	3.25	44	45
	15.3	4.25	42	45
40-200(I)B	7.5	2.08	37	36	3.0	2900	2.3	65
	10.5	2.92	36	44
	13.8	3.83	34	44
40-250(I)	8.8	2.44	81.2	31	11	2900	2.3	148
	12.5	3.47	80	40
	16.3	4.53	77.5	38
40-250(I)A	8.2	2.28	71	30	7.5	2900	2.3	98
	11.6	3.22	70	38
	15.2	4.22	68	36
40-250(I)B	7.6	2.11	61.4	29	7.5	2900	2.3	97
	10.8	3.0	60	37
	14	3.89	58	35
50-100	8.8	2.44	13.6	55	1.1	2900	2.3	38
	12.5	3.47	12.5	62
	16.3	4.53	11.3	60
50-100A	8	2.22	11	54	0.75	2900	2.3	37
	11	3.05	10	60
	14.5	4.03	9	58
50-125	8.8	2.44	21.5	49	1.5	2900	2.3	44
	12.5	3.47	20	58
	16.3	4.53	17.8	57
50-125A	8	2.22	17	48	1.1	2900	2.3	39
	11	3.05	16	57
	14.5	4.03	14	56
50-160	8.8	2.44	33	45	3.0	2900	2.3	60
	12.5	3.47	32	52
	16.3	4.53	30	51
50-160A	8.2	2.28	29	44	2.2	2900	2.3	52
	11.7	3.25	28	51
	15.2	4.22	26	50
50-160B	7.3	2.38	23	43	1.5	2900	2.3	48
	10.4	2.89	22	50
	13.5	3.75	20.5	49
50-200	8.8	2.44	52	38	5.5	2900	2.3	104
	12.5	3.47	50	46
	16.3	4.53	48	46
50-200A	8.3	2.31	45.8	37	4.0	2900	2.3	82
	11.7	3.25	44	45
	15.3	4.25	42	45
50-200B	7.5	2.08	37	38	3.0	2900	2.3	69
	10.6	2.94	36	44
	13.8	3.83	34	40
50-250	8.8	2.44	82	29	11	2900	2.3	163
	12.5	3.47	80	40
	16.3	4.53	77.5	38
50-250A	8.2	2.28	71.5	28	7.5	2900	2.3	116
	11.6	3.22	70	38
	15.2	4.22	68	36
50-250B	7.6	2.11	61.4	27	7.5	2900	2.3	114
	10.8	3.0	60	37
	14	3.89	58	35
50-100(I)	17.5	4.86	13.7	67	1.5	2900	2.5	43
	25	6.94	12.5	69
	32.5	9.03	10.5	69
50-100(I)A	15.6	4.3	11	65	1.1	2900	2.5	38
	22.3	6.19	10	68
	29	8.1	8.4	67
50-125(I)	17.5	4.86	21.5	60	3	2900	2.5	58
	25	6.94	20	68
	32.5	9.03	18	57
50-125(I)A	15.6	4.33	17	58	2.2	2900	2.5	50
	22.3	6.19	16	66
	29	8.1	13.6	65
50-160(I)	17.5	4.86	34.4	54	4	2900	2.5	74
	25	6.94	32	65
	32.5	9.03	27.5	62
50-160(I)A	16.4	4.56	30	54	4	2900	2.5	72
	23.4	6.5	28	62
	30.4	8.44	24	59

型號	流量Q		揚程 H (m)	效率 η (%)	電機 功率 P (KW)	轉速 n (r/min)	必需汽蝕余量 (NPAH)r (m)	重量 (kg)
	(m3/h)	(L/s)
50-160(I)	15.0	4.17	26	51	3	2900	2.5	61
	21.6	6.0	24	58
	28	7.78	20.6	56
50-200(I)	17.5	4.86	52.7	53	7.5	2900	2.5	113
	25	6.94	50	60
	32.5	9.03	45.5	58
50-200(I)A	16.4	4.56	46.4	49	7.5	2900	2.5	111
	23.5	6.53	44	58
	30.5	8.47	40	54
50-200(I)B	15.2	4.2	40	47	5.5	2900	2.5	104
	21.8	6.06	38	55
	28.3	7.86	34.5	51
50-250(I)	17.5	4.86	82	49	15	2900	2.5	180
	25	6.94	80	52
	32.5	9.03	76.2	50
50-250(I)A	16.4	4.56	71.5	45	11	2900	2.5	170
	23.4	6.53	70	51
	30.5	8.47	67	47
50-250(I)B	15	4.17	61	38	11	2900	2.5	170
	21.6	6.0	60	54
	28	7.78	57.4	49
50-315(I)	17.5	4.86	128	38	30	2900	2.5	313
	25	6.94	125	44
	32.5	9.03	122	40
50-315(I)A	16.6	4.61	115	37	22	2900	2.5	247
	23.7	6.58	113	43
	31	8.6	112	40
50-315(I)B	15.7	4.36	103	33	18.5	2900	2.5	217
	22.5	6.25	101	39
	29.2	8.1	98	37
65-100	17.5	4.86	13.7	67	1.5	2900	2.5	48
	25	6.94	12.5	69
	32.5	9.03	10.5	68
65-100A	15.6	4.3	11	65	1.1	2900	2.5	42
	22.3	6.19	10	68
	29	8.1	8.4	67
65-125	17.6	4.86	21.5	61	3	2900	2.5	60
	25	6.94	20	68
	32.5	9.03	18	66
65-125A	15.6	4.33	17	58	2.2	2900	2.5	51
	22.3	6.19	16	66
	29	8.1	14.4	65
65-160	17.5	4.86	34.4	54	4	2900	2.5	77
	25	6.94	32	63
	32.5	9.03	27.5	60
65-160A	16.4	4.56	30	54	4	2900	2.5	76
	23.4	6.5	28	62
	30.4	8.44	24	59
65-160B	15.0	4.17	26	51	3.0	2900	2.5	63
	21.6	6.0	24	58
	28	7.78	20.6	56
65-200	17.5	4.86	52.7	49	7.5	2900	2.5	110
	25	6.94	50	60
	32.5	9.03	42.5	58
65-200A	16.4	4.56	46.4	48	7.5	2900	2.5	109
	23.5	6.53	44	58
	30.5	8.47	40	57
65-200B	15.2	4.22	40	47	5.5	2900	2.5	101
	21.8	6.06	38	55
	28.3	7.86	34.5	51
65-250	17.5	4.86	82	39	15	2900	2.5	185
	25	6.94	80	52
	32.5	9.03	76.5	50
65-250A	16.4	4.56	7.5	47	11	2900	2.5	173
	23.5	6.5	70	51
	30.5	8.47	67	48
65-250B	15	4.17	61	43	11	2900	2.5	173
	21.6	6.0	60	50
	28	7.78	57.4	46
65-315	17.5	4.86	127	32	30	2900	2.5	325
	25	6.94	125	42
	32.5	9.03	122	40
65-315A	16.6	4.61	115	31	22	2900	2.5	258
	23.7	6.58	113	43
	31	8.6	110	39
65-315B	15.7	4.36	103	33	18.5	2900	2.5	229
	22.5	6.25	101	39
	29.2	8.1	98	37
65-100(I)	35	9.72	13 .8	67	3.0	2900	3.0	65
	50	13.9	12.6	73
	65	18.1	10	70
65-100(I)A	31.3	8.7	11	66	2.2	2900	3.0	54
	44.7	12.4	10	72
	58	16.1	8	69
65-125(I)	35	9.72	22	67	5.5	2900	3.0	100
	50	13.9	20	72.5
	65	18.1	17	70
65-125(I)A	31.3	8.7	17.5	66	4	2900	3.0	79
	45	12.5	16	71
	58	16.1	13.6	69
