管道泵是單吸單級離心泵的一種，屬立式結構，因其進出口在同一直線上，且進出口口徑相同，仿似一段管道，可安裝在管道的任何位置故取名為管道泵（又名增壓泵）。 結構特點：為單吸單級離心泵，進出口相同并在同一直線上，和軸中心線成直交，為立式泵。

管道泵的零部件解析:

1、電機： 將電能轉化為機械能的主要部件

2、泵座：是泵的主體，起到支撐固定作用

3、葉輪：離心泵的核心部分，它轉速高、出力大，葉輪上的葉片又起到主要作用，葉輪在裝配前要通過靜平衡實驗。葉輪上的內外表面要求光滑，以減少水流的摩擦損失

葉輪的分類：

開式葉輪：適用于輸送含有較大量懸浮物的物料，效率較低，輸送的液體壓力不高

半閉式葉輪：適用于輸送易沉淀或含有含有固體顆粒、纖維等懸浮物顆粒的物料，效率也較低

閉式葉輪：適用于輸送不含雜質的清潔液體 ，效率高

4、泵軸：電動機相連接，它是傳遞機械能的主要部件

5、機械密封：保持貼合并相對滑動而構成的防止流體泄漏的裝置

機械密封安裝：　　
1)、設備轉軸的徑向跳動應≤0.04毫米，軸向竄動量不允許大于0.1毫米； 　　
2)、設備的密封部位在安裝時應保持清潔，密封零件應進行清洗，密封端面完好無損，防止雜質和灰塵帶入密封部位； 　　
3)、在安裝過程中嚴禁碰擊、敲打，以免使機械密封摩擦付破損而密封失效； 　　
4)、安裝時在與密封相接觸的表面應涂一層清潔的機械油，以便能順利安裝； 　　
5)、安裝靜環壓蓋時，擰緊螺絲必須受力均勻，保證靜環端面與軸心線的垂直要求； 　　
6)、安裝后用手推動動環，能使動環在軸上靈活移動，并有一定彈性； 　　
7)、安裝后用手盤動轉軸、轉軸應無輕重感覺； 　　
8)、設備在運轉前必須充滿介質，以防止干摩擦而使密封失效；

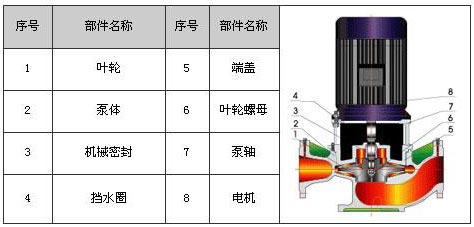

立式管道泵結構圖:

臥式管道泵結構圖:
