GW高效節能不銹鋼無堵塞管道污水泵結構分析圖

瀏覽次數：3269次發表時間：2013/3/30 10:31:37

【GW型無堵塞污水式管道泵】產品簡介：

GW型無堵塞污水式管道泵，是威王泵閥根據用戶實際的要求以及安裝使用條件、方式的不同，結合本廠多年的實際經驗，在WQ型潛水式排污泵的基礎上進行合理優化設計而成，本系列產品具有安裝使用方便，結構合理，同時也避免了因機械密封漏水而造成電機燒毀的弊病。

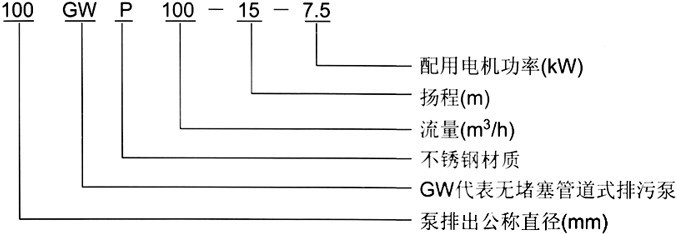

【GW型無堵塞污水式管道泵】型號意義：

【GW型無堵塞污水式管道泵】使用條件：
    A、GW型無堵塞污水式管道泵的使用環境溫度≤40℃，濕度≤95％；海拔高度≤1000米，超過時應在訂貨時提出。
    B、介質溫度不超過60℃，介質重度為1～1.3kg/dm3。
    C、鑄鐵材質的使用范圍這PH5～9。
    D、1Crl8Ni9Ti不銹鋼材質可使用一般腐蝕性介質。
    E、使用環境海拔高度不超過1000米，超過時應在訂貨時提出，以便為您提供更可靠的產品。
    注：用戶如有特殊的溫度、介質等要求，請在訂貨時注明輸送介質的詳細情況，以便本單位提供更為可靠之產品。
【GW型無堵塞污水式管道泵】主要用途：
GW型無堵塞污水式管道泵按裝方便，用途廣泛即可作一般管道泵為高層建筑加壓送水之用，又可輸送含有顆粒纖維污水，除適用輸送污水外，還適用于作疏水泵，過濾沖洗冷凝循環泵等。該系列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。
   1、工廠、商業單位嚴重污染廢水的排放。
   2、城市污水處理廠排放系統。
   3、住宅區的污水排水系統。
   4、醫院、賓館、高層建筑污水排放。
   5、地鐵、地下室、人防系統排水站。
   6、市政工程、建筑工地中稀泥漿的排放。
   7、自來水公司、廠的給水裝置系統。
   8、養殖場污水排放或農村沼氣池、農田灌溉。
   9、勘探礦山及水處理設備配套附機。
   10、水利工程給水排水適用。

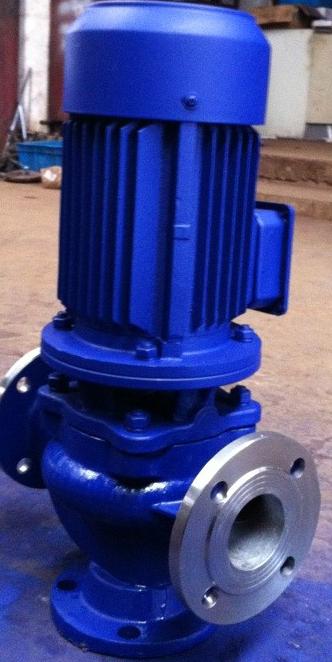

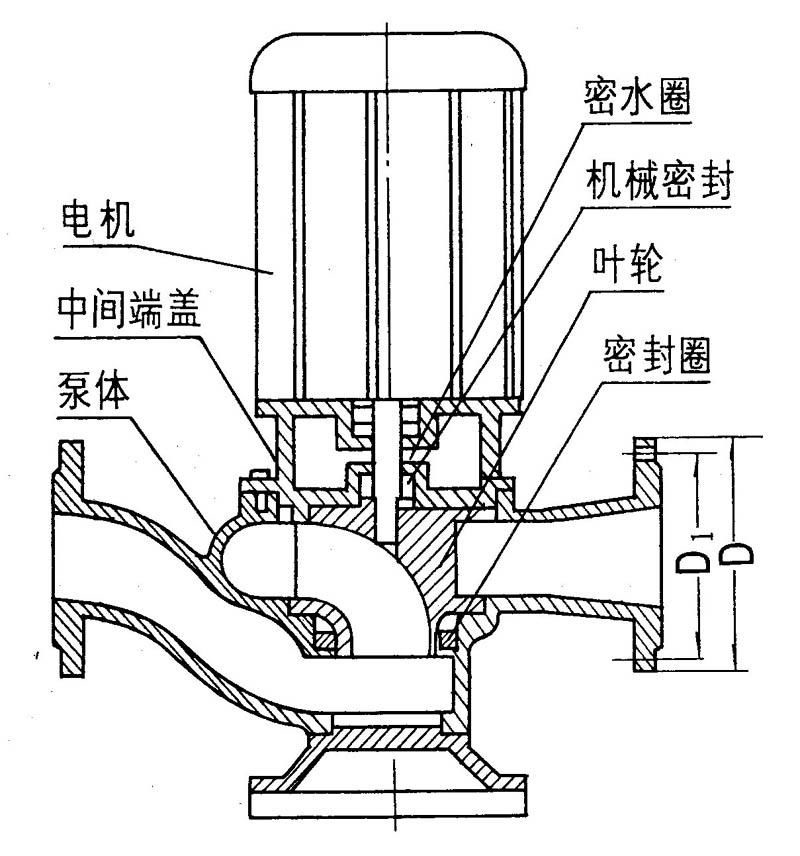

【GW型無堵塞污水式管道泵】產品特點及結構圖：
1、GW型無堵塞污水式管道泵與電機直聯同軸，屬機電一體化產品，結構緊湊，性能穩定。
2、大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。
3、設計合理，配套電機合理，效率高，噪音低，節能效果顯著。
4、機械密封采用硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行8000小時以上。
5、GW型無堵塞污水式管道泵為立式結構，進出口中心線在同一水平線上，且進出口法蘭規格相同，安裝拆卸十分方便。
6、占地面積小，無需建機房，可節省大量基建費用；在電機風葉端加上防護罩，整機可置于室外工作。
【GW型無堵塞污水式管道泵】性能參數：

型號
口徑
流量
揚程
轉速
電機功率
效率
mm
m3/h
M
r/min
kw
%
25-8-22-1.1
25
8
22
2900
1.1
45
32-12-15-1.1
32
12
15
2900
1.1

40-15-15-1.5
40
15
15
2900
1.5
54
40-15-30-2.2
40
15
30
2900
2.2
54
50-20-7-0.75
50
20
7
2900
0.75
51
50-10-10-0.75
50
10
10
2900
0.75
52
50-20-15-1.5
50
20
15
290
1.5
53
50-15-25-2.2
50
15
25
2900
2.2
54
50-18-30-3
50
18
30
2900
3
55
50-40-15-4
50
40
15
2900
4
55
50-25-32-5.5
50
25
32
2900
5.5
55
50-20-40-7.5
50
50
20
2900
7.5
58
65-25-15-2.2
65
25
15
2900
2.2
50
65-37-13-3
65
37
13
2900
3
57
65-25-30-4
65
25
30
2900
4
61
65-30-40-7.5
65
30
40
2900
7.5
56
65-35-50-11
65
35
50
2900
11
45
65-35-60-15
65
35
60
2900
15
65
80-60-13-5.5
80
60
13
2900
5.5
67
80-40-7-2.2
80
40
7
1450
2.2
59
80-43-13-3
80
43
13
2900
3
70
80-40-15-4
80
40
15
2900
4
61
80-65-25-7.5
80
65
25
2900
7.5
63
100-80-10-4
100
100
10
1450
4
65
型號
口徑
流量
揚程
轉速
電機功率
效率
mm
m3/h
M
r/min
kw
%
100-110-10-5.5
100
110
10
1450
5.5
65
100-100-15-7.5
100
100
15
1450
7.5
68
100-80-20-7.5
100
80
20
1450
7.5
65
100-100-25-11
100
100
25
1450
11
70
100-100-30-15
100
100
30
1450
15
65
100-100-35-18.5
100
100
35
1450
18.5
68
125-130-15-11
125
130
15
1450
11
72
125-130-20-15
125
130
20
1450
15
75
150-145-9-7.5
150
145
9
1450
7.5
76
150-180-15-15
150
180
15
1450
15
69
150-180-20-18.5
150
180
20
1450
18.5
72
150-180-25-22
150
180
25
1450
22
78
150-130-30-22
150
130
30
1450
22
78
150-180-30-30
150
180
30
1450
30
78
150-200-30-37
150
200
30
1450
37
73
200-300-7-11
200
300
7
980
11
66
200-250-11-15
200
250
11
1450
15
64
200-250-15-18.5
200
250
15
1450
18.5
73
200-400-10-22
200
400
10
1450
22
75
200-400-13-30
200
400
13
1450
30
76
200-300-15-22
200
300
15
1450
22
76
200-250-22-30
200
250
22
1450
30
71
200-350-25-37
200
350
25
1450
37
71
200-400-30-45
200
400
30
1450
45
74
型號
口徑
流量
揚程
轉速
電機功率
效率
mm
m3/h
M
r/min
kw
%
250-600-9-30
250
600
9
980
30
78
250-600-12-37
250
600
12
1450
37
76
250-600-15-45
250
600
15
1450
45
73
250-600-20-55
250
600
20
1450
55
73
250-600-25-75
250
600
25
1450
75
71
300-800-12-45
300
800
12
980
45
74
300-480-15-45
300
480
15
1450
45
66
300-800-15-55
300
800
15
1450
55
73
300-600-20-55
300
600
20
1450
55
73
300-800-20-75
300
800
20
1450
75
75
300-950-20-90
300
950
20
1450
90
76
300-1000-25-110
300
1000
25
1450
110
76
300-1100-10-55
300
1100
10
1450
55
73
350-1500-15-90
350
1500
15
740
90
87
350-1200-18-90
350
1200
18
980
90
85
350-1100-28-132
350
1100
28
980
132
84
350-1000-36-160
350
1000
36
980
160
84
400-1760-7.5-55
400
1760
7.5
980
55
83
400-1500-10-75
400
1500
10
980
75
86
400-2000-13-110
400
2000
13
980
110
84
400-2000-15-132
400
2000
15
980
132
83
400-1700-22-160
400
1700
22
980
160
83
400-1500-26-160
400
1500
26
980
160
84
型號
口徑
流量
揚程
轉速
電機功率
效率
mm
m3/h
M
r/min
kw
%
400-1700-30-200
400
1700
30
980
200
86
400-1800-32-250
400
1800
32
980
250
82
500-2500-10-110
500
2500
10
740
110
85
500-2600-15-160
500
2600
15
740
160
84
500-2400-22-220
500
2400
22
740
220
85
500-2650-24-250
500
2650
24
740
250
85

【GW型無堵塞污水式管道泵】檢查與維修：
1.GW型無堵塞污水式管道泵在使用前應檢查電機繞組對機殼的絕緣電阻，如低于0.5兆歐，剛必須將定子烘干，待絕緣電阻升高后方可使用。
2.泵體進口處的葉輪與油封之間間隙如超過2mm時應更換耐磨油封。
3.當GW型無堵塞污水式管道泵密封出現漏水時，應及時更換密封件，更換時先將靜密封裝平裝實，再將動密封裝在軸上即可。
4.更換葉輪時，應用拉力器拉出，不能用錘子猛打，以免破壞軸度。
