LW型立式無堵塞污水泵廢水泵結構圖安裝尺寸

瀏覽次數：2990次發表時間：2013/3/31 22:32:50

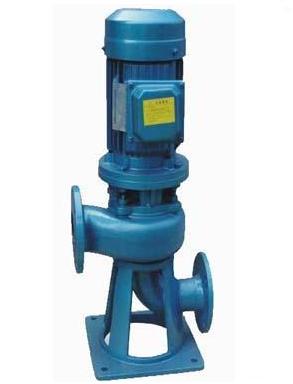

【LW型立式無堵塞排污泵】產品概述：



LW立式無阻塞排污泵是引進國外先進技術，通過吸收、轉化研制而成，各項性能指標均達到國家標準同類產品水平。由于采用獨特的單（雙）通道葉輪，排污能力強、能有效的通過泵口徑的5倍纖維物與直徑為泵口徑50%的固體顆粒，動密封采用兩組特殊材料的硬質合金機械密封裝置，材質為鑄鐵和不銹鋼。
LW立式無阻塞排污泵為單吸蝸殼式泵，泵內裝有無堵塞防纏繞型單（雙）大流道葉輪，具有很好的通過能力。
該系列泵具有兩種結構形式，一是電機與泵直接同軸，二是采用聯軸器聯接，電機采用標準立式電機。其結構圖如下，每種結構形式具有兩種底座連接形式，一是進口水平吸入，具有轉角功能，可根據使用要求，進出口安放成0°、90°、180°、270°，便于管路連接，二是進口軸向吸入，便于立式安裝。

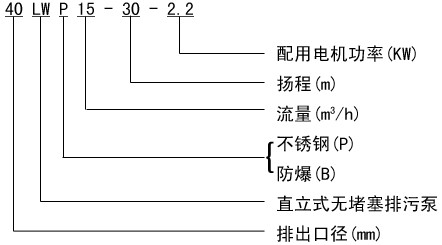

【LW型立式無堵塞排污泵】型號意義：

【LW型立式無堵塞排污泵】產品特點：
      1、采用雙葉片葉輪結構，大大提高了污物的通過能力
      2、機械密封采用新型磨檫副，并長期處入油室內運行；
      3、整體結構緊湊、體積小、燥聲小、節能效果顯著，檢修方便，方便用戶更換；
      4、自動控制柜可以根據所需液化變化，自動控制泵的超動與停止，不需專人看管，使用極為方便；
      5、可根據用戶需要配備安裝方式，它給安裝、維修到來極大的方便，人可不必此為而進入污水坑；
      6、能夠在設計范圍內使用，而保證電機不會(huì )過載；
      7、該泵配上戶外性電機，則無須建泵房，可直接安裝與戶外使用節省開支；
【LW型立式無堵塞排污泵】結構圖：

序號
部件名稱
序號
部件名稱
1
底座
5
電機
2
泵體
6
主軸
3
葉輪
7
機械密封
4
油室
8
葉輪螺母

【LW型立式無堵塞排污泵】產品用途：
LW型立式無堵塞排污泵適用用于工廠商業嚴重污染廢水的排放、主宅區的污水排污站、城市污水處理廠派水系統、人防系統排水站、自來水廠的給水設備、醫院、賓館的污水排放、市政工程建筑工地、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的污水，污物，也可用于清水及帶弱腐蝕性介質。
【LW型立式無堵塞排污泵】性能參數：

型　　號
口　徑
mm
流　量
m3/h
揚　程
m
功　率
kw
轉　速
r/min
效　率
%
25LW8-22-1.1
25
8
22
1.1
2825
38.5
32LW12-15-1.1
32
12
15
1.1
2825
40
40LW15-15-1.5
40
15
15
1.5
2840
45.1
40LW15-30-2.2
40
15
30
2.2
2840
48
50LW20-7-0.75
50
20
7
0.75
1390
54
50LW10-10-0.75
50
10
10
0.75
1390
56
50LW20-15-1.5
50
20
15
1.5
2840
55
50LW15-25-2.2
50
15
25
2.2
2840
56
50LW18-30-3
50
18
30
3
2880
58
50LW25-32-5.5
50
25
32
5.5
2900
53
50LW20-40-7.5
50
20
40
7.5
2900
55
65LW25-15-2.2
65
25
15
2.2
2840
52
65LW37-13-3
65
37
13
3
2880
55
65LW25-30-4
65
25
30
4
2890
58
65LW30-40-7.5
65
30
40
7.5
2900
56
65LW35-50-11
65
35
50
11
2930
60
65LW35-60-15
65
35
60
15
2930
63
80LW40-7-2.2
80
40
7
2.2
1420
52
80LW43-13-3
80
43
13
3
2880
50
80LW40-15-4
80
40
15
4
2890
57
80LW65-25-7.5
80
65
25
7.5
2900
56
100LW80-10-4
100
80
10
4
1440
62
100LW110-10-5.5
100
110
10
5.5
1440
66
100LW100-15-7.5
100
100
15
7.5
1440
67
100LW85-20-7.5
100
85
20
7.5
1440
68
100LW100-25-11
100
100
25
11
1460
65
100LW100-30-15
100
100
30
15
1460
66
100LW100-35-18.5
100
100
35
18.5
1470
65
125LW130-15-11
125
130
15
11
1460
62
120LW130-20-15
125
130
20
15
1460
63
150LW145-9-7.5
150
145
9
7.5
1440
63
150LW180-15-15
150
180
15
15
1460
65
150LW180-20-18.5
150
180
20
18.5
1470
75
150LW180-25-22
150
180
25
22
1470
76
150LW130-30-22
150
130
30
22
1470
75
150LW180-30-30
150
180
30
30
1470
73
150LW200-30-37
150
200
30
37
1480
70
200LW300-7-11
200
300
7
11
970
73
200LW250-11-15
200
250
11
15
970
74
200LW400-10-22
200
400
10
22
1470
76
200LW400-13-30
200
400
13
30
1470
73
200LW250-15-18.5
200
250
15
18.5
1470
72
200LW300-15-22
200
300
15
22
1470
73
200LW250-22-30
200
250
22
30
1470
71
200LW350-25-37
200
350
25
37
1980
75
200LW400-30-55
200
400
30
55
1480
70
250LW600-9-30
250
600
9
30
980
74
250LW600-12-37
250
600
12
37
1480
78
250LW600-15-45
250
600
15
45
1480
75
250LW600-20-55
250
600
20
55
1480
73
250LW600-25-75
250
600
25
75
1480
73
300LW800-12-45
300
800
12
45
980
76
300LW500-15-45
300
500
15
45
980
70
300LW800-15-55
300
800
15
55
980
73
300LW600-20-55
300
600
20
55
980
75
300LW800-20-75
300
800
20
75
980
78
300LW950-20-90
300
950
20
90
980
80
300LW1000-25-110
300
1000
25
110
980
82
350LW1100-10-55
350
1100
10
55
980
84.5
350LW1500-15-90
350
1500
15
90
980
82.5
350LW1200-18-90
350
1200
18
90
980
83.1
350LW1100-28-132
350
1100
28
132
740
83.2
350LW1000-36-160
350
1000
36
160
740
78.5
400LW1500-10-75
400
1500
10
75
980
82.1
400LW2000-15-132
400
2000
15
132
740
85.5
400LW1700-22-160
400
1700
22
160
740
82.1
400LW1500-26-160
400
1500
26
160
740
83.5
400LW1700-30-200
400
1700
30
200
740
83.5
400LW1800-32-250
400
1800
32
250
740
82.1
500LW2500-10-110
500
2500
10
110
740
82
500LW2600-15-160
500
2600
15
160
740
83
500LW2400-22-220
500
2400
22
220
740
84
500LW2600-24-250
500
2600
24
250
740
82

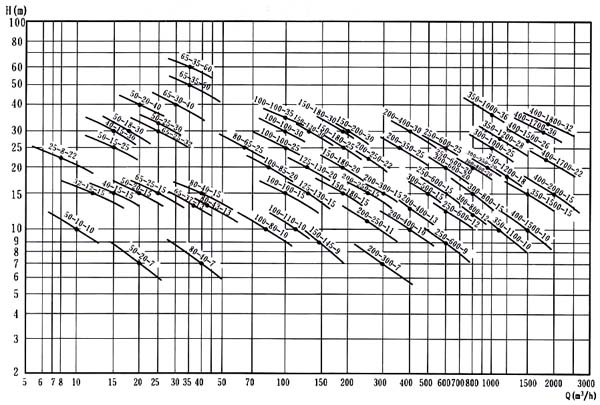

【LW型立式無堵塞排污泵】性能型譜圖：

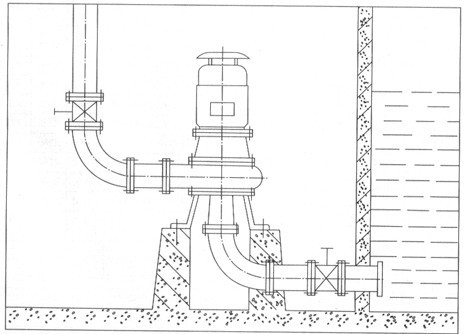

【LW型立式無堵塞排污泵】安裝示意圖：

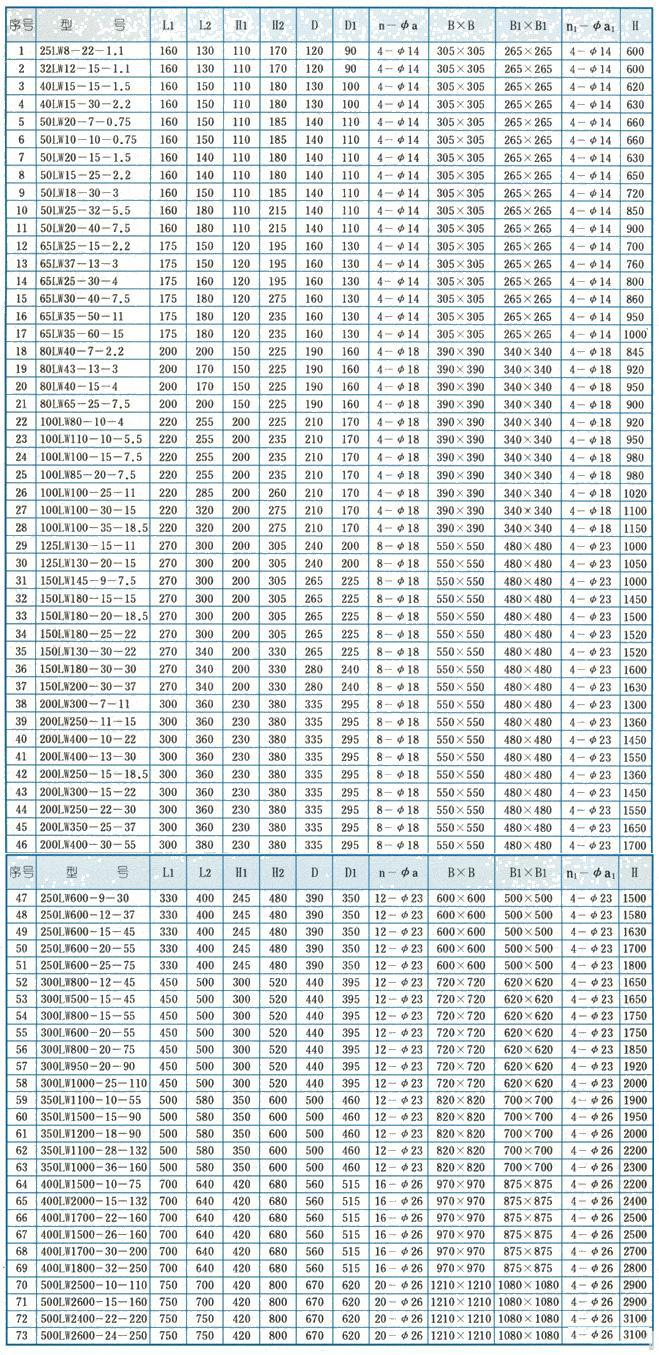

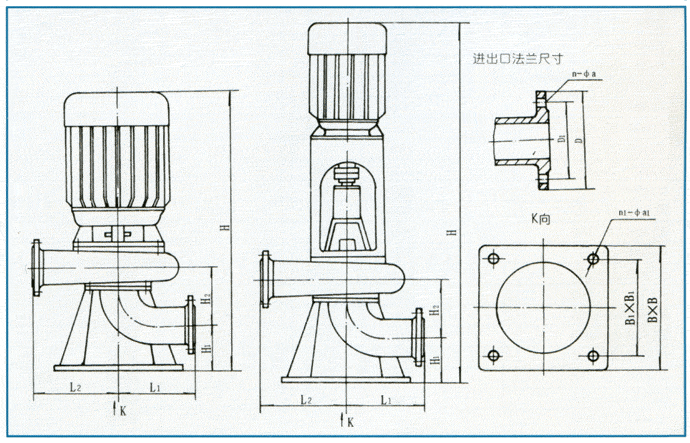

【LW型立式無堵塞排污泵】安裝尺寸圖：


【LW型立式無堵塞排污泵】故障原因及排除方法：
故障現象
原因分析
排除方法
流量不足

或不出水
1、 葉輪旋轉錯誤
2、 閥門是否打開和完好
3、 管道葉輪被堵
4、 揚程過高
5、 抽送介質密度較大
6、 密封圈損壞
1、 調整葉輪旋轉方向
2、 檢查、維修、排除
3、 清理雜物
4、 改泵或降低揚程
5、 用水沖稀降低濃度
6、 更換
運行不穩定
1、 葉輪不平衡
2、 軸承損壞
1、 送制造廠調換或校正
2、 更換
泵不能啟動
1、 缺相
2、 葉輪卡住
3、 定子繞組燒壞
1、 檢查電器及線路，進行修復
2、 排除雜物
3、 修理、更換繞組
電流過大
1、 工作電壓低
2、 管道、葉輪受阻
3、 抽送液體的高度或粘度較高使
4、 使用揚程過低
1、 調整工作電壓
2、 清理管道、葉輪堵物
3、 改變密度或粘度
4、 減少流量，提高揚程
壓力不足
1、   機械密封損壞或泄露
2、   電纜線破損
1、 更換
2、 更換
