自動變頻成套生活給水設備安裝尺寸對照表

瀏覽次數：3955次發表時間：2013/10/21 20:21:18

給水設備安裝尺寸對照表

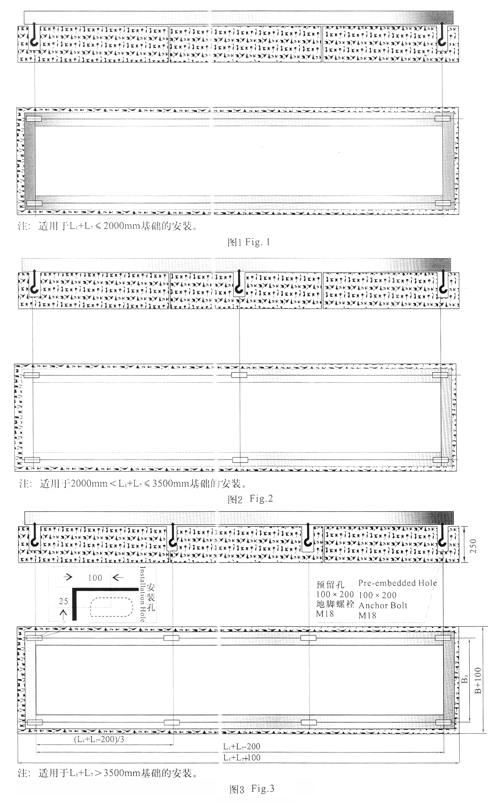

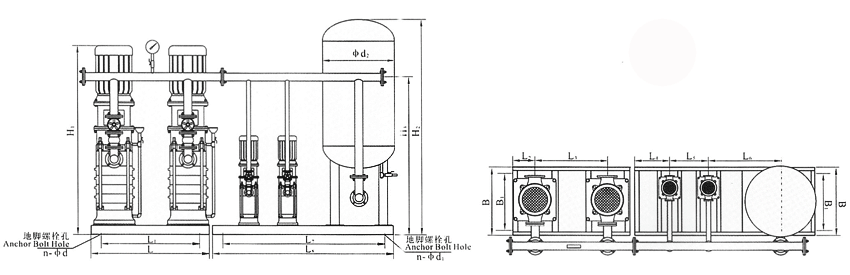

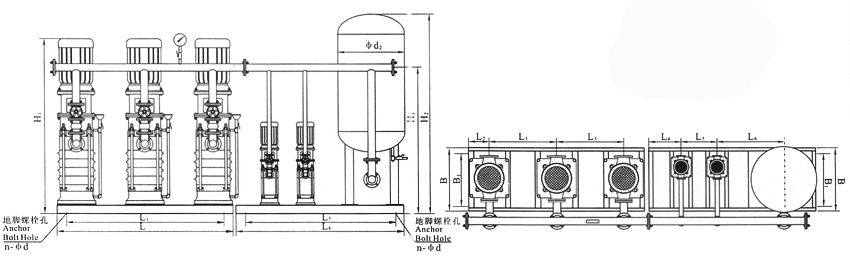

①主泵尺寸參數對照表

型號

L

L1

L2

L3

n-Фd

H1

H3

二臺泵

三臺泵

四臺泵

二臺泵

三臺泵

四臺泵

40DL

900

1450

2000

800

1350

1900

175

550

4-Ф19

具體尺寸參考DL型立式多級泵說明書

具體尺寸按DL型立式多級泵出口高度而定

50DL

920

1480

2040

820

1380

1940

180

560

4-Ф19

65DL

1060

1690

2320

960

1590

2220

215

630

4-Ф19

80DL

100

1750

2400

1000

1650

2300

225

650

4-Ф19

100DL

1140

1810

2480

1040

1710

2380

235

670

4-Ф19

150DL

1140

1810

2480

1040

1710

2380

235

670

4-Ф19

200DL

1450

2300

3150

1350

2200

3050

300

850

4-Ф19

 ②穩壓泵尺寸參數對照表

型號

L4

L5

L6

L7

L8

n-Фd

25GDL

315

430

具體尺寸按GDL型立式多級泵及配套氣壓罐大小而定

4-Ф19

40GDL

330

460

4-Ф19

50GDL

350

500

4-Ф19

65GDL

350

500

4-Ф19

80GDL

410

565

4-Ф19

100GDL

410

565

4-Ф19

 ③穩壓罐尺寸參數對照表

Фd2

B

B1

H2

總容積

L

調節容積

L

Ф600

600

550

1900

400

180

Ф800

700

650

2400

900

350

Ф1000

900

850

2480

1370

411

Ф1200

1100

1050

2670

2300

690

Ф1400

1300

1250

3005

3400

1020

Ф1600

1400

1350

3450

5800

2100

Ф2000

1800

1750

3650

9000

2950




QBG6-100成套設備安裝尺寸（變頻恒壓型）

型號 L L1 L2 L3 L4 L5 L6 L7 L8 Фd2 B B1 n-Фd H2 總容積L 調節容積L H3
QBG6/2-2/2-0.36 900 700 175 550 315 430 650 1495 1695 600 600 550 4-Ф19 1900 400 180 按泵出口高度而定
QBG6/2-2/2-0.48 900 700 175 550 315 430 650 1495 1695 600 600 550 4-Ф19 1900 400 180 按泵出口高度而定
QBG6/2-2/2-0.60 900 700 175 550 315 430 650 1495 1695 600 600 550 4-Ф19 1900 400 180 按泵出口高度而定
QBG6/2-2/2-0.72 900 700 175 550 315 430 650 1495 1695 600 600 550 4-Ф19 1900 400 180 按泵出口高度而定
QBG6/2-2/2-0.84 900 700 175 550 315 430 650 1495 1695 600 600 550 4-Ф19 1900 400 180 按泵出口高度而定
QBG6/2-2/2-0.96 900 700 175 550 315 430 650 1495 1695 600 600 550 4-Ф19 1900 400 180 按泵出口高度而定
QBG12/2-2/2-0.36 920 720 180 560 315 430 650 1495 1695 600 600 550 4-Ф19 1900 400 180 按泵出口高度而定
QBG12/2-2/2-0.48 920 720 180 560 315 430 650 1495 1695 600 600 550 4-Ф19 1900 400 180 按泵出口高度而定
QBG12/2-2/2-0.60 920 720 180 560 315 430 650 1495 1695 600 600 550 4-Ф19 1900 400 180 按泵出口高度而定
QBG12/2-2/2-0.72 920 720 180 560 315 430 650 1495 1695 600 600 550 4-Ф19 1900 400 180 按泵出口高度而定
QBG12/2-2/2-0.84 920 720 180 560 315 430 650 1495 1695 600 600 550 4-Ф19 1900 400 180 按泵出口高度而定
QBG12/2-2/2-0.96 920 720 180 560 315 430 650 1495 1695 600 600 550 4-Ф19 1900 400 180 按泵出口高度而定
QBG30/2-6/2-0.32 1060 860 215 630 330 460 670 1560 1760 600 600 550 4-Ф19 1900 400 180 按泵出口高度而定
QBG30/2-6/2-0.48 1060 860 215 630 330 460 670 1560 1760 600 600 550 4-Ф19 1900 400 180 按泵出口高度而定
QBG30/2-6/2-0.64 1060 860 215 630 330 460 670 1560 1760 600 600 550 4-Ф19 1900 400 180 按泵出口高度而定
型號 L L1 L2 L3 L4 L5 L6 L7 L8 Фd2 B B1 n-Фd H2 總容積L 調節容積L H3
QBG30/2-6/2-0.80 1060 860 215 630 330 460 670 1560 1760 600 600 550 4-Ф19 1900 400 180 按泵出口高度而定
QBG30/2-6/2-0.96 1060 860 215 630 330 460 670 1560 1760 600 600 550 4-Ф19 1900 400 180 按泵出口高度而定
QBG30/2-6/2-1.12 1060 860 215 630 330 460 670 1560 1760 600 600 550 4-Ф19 1900 400 180 按泵出口高度而定
QBG50/2-6/2-0.4 1100 900 225 650 330 460 770 1760 1960 800 800 750 4-Ф19 2400 900 350 按泵出口高度而定
QBG50/2-6/2-0.6 1100 900 225 650 330 460 770 1760 1960 800 800 750 4-Ф19 2400 900 350 按泵出口高度而定
QBG50/2-6/2-0.8 1100 900 225 650 330 460 770 1760 1960 800 800 750 4-Ф19 2400 900 350 按泵出口高度而定
QBG50/2-6/2-1.0 1100 900 225 650 330 460 770 1760 1960 800 800 750 4-Ф19 2400 900 350 按泵出口高度而定
QBG50/2-6/2-1.2 1100 900 225 650 330 460 770 1760 1960 800 800 750 4-Ф19 2400 900 350 按泵出口高度而定
QBG50/2-6/2-1.4 1100 900 225 650 330 460 770 1760 1960 800 800 750 4-Ф19 2400 900 350 按泵出口高度而定
QBG72/2-6/2-0.4 1140 940 235 670 330 460 870 1960 2160 1000 1000 950 4-Ф19 2480 1370 411 按泵出口高度而定
QBG72/2-6/2-0.6 1140 940 235 670 330 460 870 1960 2160 1000 1000 950 4-Ф19 2480 1370 411 按泵出口高度而定
QBG72/2-6/2-0.8 1140 940 235 670 330 460 870 1960 2160 1000 1000 950 4-Ф19 2480 1370 411 按泵出口高度而定
QBG72/2-6/2-1.0 1140 940 235 670 330 460 870 1960 2160 1000 1000 950 4-Ф19 2480 1370 411 按泵出口高度而定
QBG72/2-6/2-1.2 1140 940 235 670 330 460 870 1960 2160 1000 1000 950 4-Ф19 2480 1370 411 按泵出口高度而定
QBG72/2-6/12-1.4 1140 940 235 670 330 460 870 1960 2160 1000 1000 950 4-Ф19 2480 1370 411 按泵出口高度而定
型號 L L1 L2 L3 L4 L5 L6 L7 L8 Фd2 B B1 n-Фd H2 總容積L 調節容積L H3
QBG100/2-12/2-0.4 1140 940 235 670 350 500 870 2020 2220 1000 1000 950 4-Ф19 2480 1370 411 按泵出口高度而定
QBG100/2-12/2-0.6 1140 940 235 670 350 500 870 2020 2220 1000 1000 950 4-Ф19 2480 1370 411 按泵出口高度而定
QBG100/2-12/2-0.8 1140 940 235 670 350 500 870 2020 2220 1000 1000 950 4-Ф19 2480 1370 411 按泵出口高度而定
QBG100/2-12/2-1.0 1140 940 235 670 350 500 870 2020 2220 1000 1000 950 4-Ф19 2480 1370 411 按泵出口高度而定
QBG100/2-12/2-1.2 1140 940 235 670 350 500 870 2020 2220 1000 1000 950 4-Ф19 2480 1370 411 按泵出口高度而定
QBG100/2-12/2-1.4 1140 940 235 670 350 500 870 2020 2220 1000 1000 950 4-Ф19 2480 1370 411 按泵出口高度而定
QBG144-600成套設備安裝尺寸（變頻恒壓型）

型號 L L1 L2 L3 L4 L5 L6 L7 L8 Фd2 B B1 n-Фd H2 總容積L 調節容積L H3
QBG144/3-12/2-0.4 1810 1610 235 670 350 500 870 2020 2220 1000 1000 950 4-Ф19 2480 1370 411 按泵出口高度而定
QBG144/3-12/2-0.6 1810 1610 235 670 350 500 870 2020 2220 1000 1000 950 4-Ф19 2480 1370 411 按泵出口高度而定
QBG144/3-12/2-0.8 1810 1610 235 670 350 500 870 2020 2220 1000 1000 950 4-Ф19 2480 1370 411 按泵出口高度而定
QBG144/3-12/2-1.0 1810 1610 235 670 350 500 870 2020 2220 1000 1000 950 4-Ф19 2480 1370 411 按泵出口高度而定
QBG144/3-12/2-1.2 1810 1610 235 670 350 500 870 2020 2220 1000 1000 950 4-Ф19 2480 1370 411 按泵出口高度而定
QBG144/3-12/2-1.4 1810 1610 235 670 350 500 870 2020 2220 1000 1000 950 4-Ф19 2480 1370 411 按泵出口高度而定
QBG200/3-18/2-0.4 1810 1610 235 670 350 500 970 2220 2420 1200 1200 1150 4-Ф19 2670 2300 690 按泵出口高度而定
QBG200/3-18/2-0.6 1810 1610 235 670 350 500 970 2220 2420 1200 1200 1150 4-Ф19 2670 2300 690 按泵出口高度而定
QBG200/3-18/2-0.8 1810 1610 235 670 350 500 970 2220 2420 1200 1200 1150 4-Ф19 2670 2300 690 按泵出口高度而定
QBG200/3-18/2-1.0 1810 1610 235 670 350 500 970 2220 2420 1200 1200 1150 4-Ф19 2670 2300 690 按泵出口高度而定
QBG200/3-18/2-1.2 1810 1610 235 670 350 500 970 2220 2420 1200 1200 1150 4-Ф19 2670 2300 690 按泵出口高度而定
QBG200/3-18/2-1.4 1810 1610 235 670 350 500 970 2220 2420 1200 1200 1150 4-Ф19 2670 2300 690 按泵出口高度而定
QBG300/3-18/2-0.4 1810 1610 235 670 350 500 1070 2420 2620 1400 1400 1350 4-Ф19 3005 3400 1020 按泵出口高度而定
QBG300/3-18/2-0.6 1810 1610 235 670 350 500 1070 2420 2620 1400 1400 1350 4-Ф19 3005 3400 1020 按泵出口高度而定
QBG300/3-18/2-0.8 1810 1610 235 670 350 500 1070 2420 2620 1400 1400 1350 4-Ф19 3005 3400 1020 按泵出口高度而定



型號 L L1 L2 L3 L4 L5 L6 L7 L8 Фd2 B B1 n-Фd H2 總容積L 調節容積L H3
QBG300/3-18/2-1.0 1810 1610 235 670 350 500 1070 2420 2620 1400 1400 1350 4-Ф19 3005 3400 1020 按泵出口高度而定
QBG300/3-18/2-1.2 1810 1610 235 670 350 500 1070 2420 2620 1400 1400 1350 4-Ф19 3005 3400 1020 按泵出口高度而定
QBG300/3-18/2-1.4 1810 1610 235 670 350 500 1070 2420 2620 1400 1400 1350 4-Ф19 3005 3400 1020 按泵出口高度而定
QBG600/3-18/2-0.4 2300 2100 300 850 350 500 1370 2720 2920 2000 2000 1950 4-Ф19 3650 9000 2950 按泵出口高度而定
QBG600/3-18/2-0.6 2300 2100 300 850 350 500 1370 2720 2920 2000 2000 1950 4-Ф19 3650 9000 2950 按泵出口高度而定
QBG600/3-18/2-0.8 2300 2100 300 850 350 500 1370 2720 2920 2000 2000 1950 4-Ф19 3650 9000 2950 按泵出口高度而定
QBG600/3-18/2-1.0 2300 2100 300 850 350 500 1370 2720 2920 2000 2000 1950 4-Ф19 3650 9000 2950 按泵出口高度而定
QBG600/3-18/2-1.1 2300 2100 300 850 350 500 1370 2720 2920 2000 2000 1950 4-Ф19 3650 9000 2950 按泵出口高度而定
QBG600/3-18/2-1.4 2300 2100 300 850 350 500 1370 2720 2920 2000 2000 1950 4-Ф19 3650 9000 2950 按泵出口高度而定
