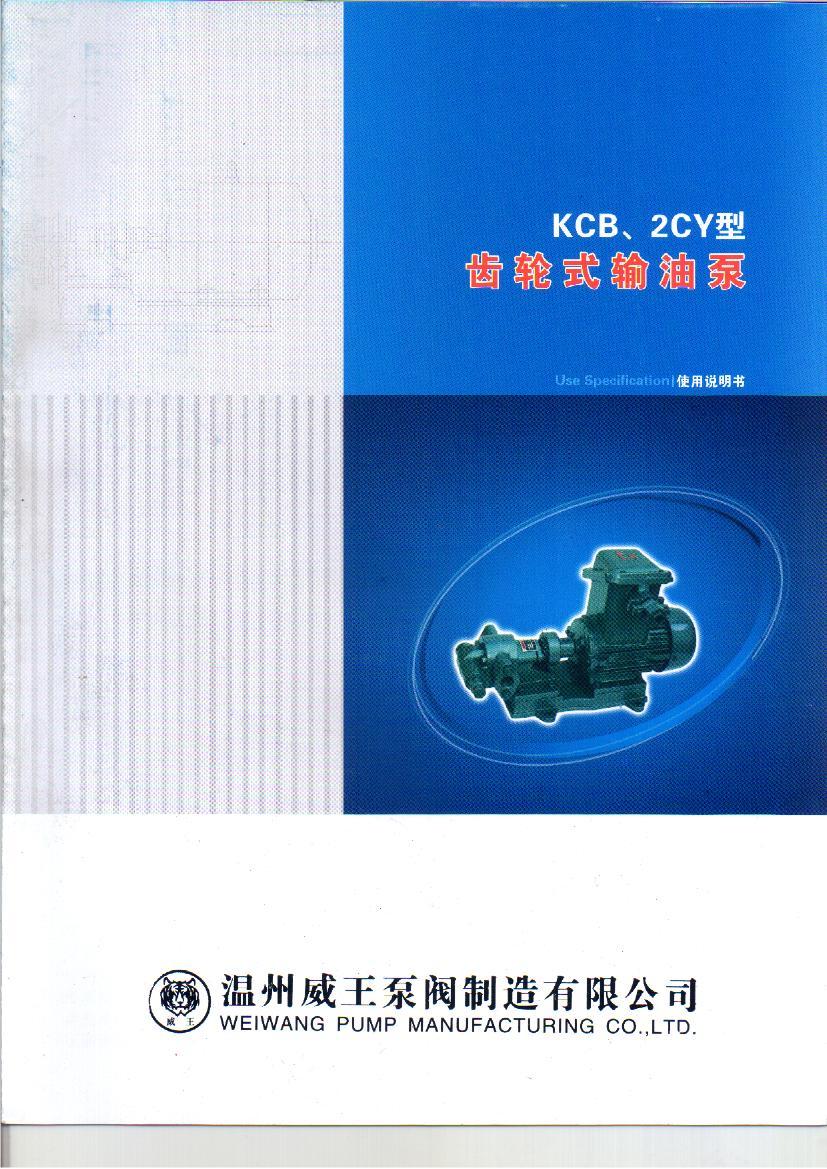

KCB系列齒輪泵說明書
瀏覽次數：5268次發表時間：2013/2/21 20:49:20
KCB系列齒輪油泵適用于輸送不含固體顆粒和纖維，無腐蝕性，溫度不高于80℃，粘度為5×10-6～1.5×10-3m2/s (5-1500cSt)的潤滑油或性質類似潤滑油的其它液體。
● 應用范圍
在輸油系統中可用作傳輸、增壓泵；
在燃油系統中可用作輸送、加壓、噴射的燃油泵；
在液壓傳動系統中可用作提供液壓動力的液壓泵；
在一切工業領域中，均可作潤滑油泵用；
●結構特點
本系列齒輪油泵主要有齒輪、軸、泵體、安全閥、軸端密封所組成。齒輪經熱處理有較高的硬度和強度，與軸一同安裝在可更換的軸套內運轉。泵內全部零件的潤滑均在泵工作時利用 輸出介質而自動達到。
泵內有設計合理的泄油和回油槽，是齒輪在工作中承受的扭矩力小，因此軸承負荷小，磨損小，泵效率高。
泵設有安全閥作為超載保護，安全閥的全回流壓力為泵額定排除壓力的1.5倍，也可在允許排出壓力范圍內根據實際需要另外調整。但注意本安全閥不能作減壓閥的長期工作，需要時可在管路上另行安裝。
從主軸外伸端向泵看，為順時針旋轉。
● 性能參數表
|
型號
|
流量 Q |
轉速 n
r/min |
排出壓力 p
Mpa |
必需汽
蝕余量 r m |
效率
η % |
電動機
|
||
|
m3/h
|
L/min
|
功率KW |
型號 |
|||||
|
KCB-18.3
|
1.1
|
18.3
|
1400
|
1.45
|
5
|
44
|
1.5
|
Y90L-4
|
|
2CY-1.1/1.45
|
||||||||
|
KCB-33.3
|
2
|
33.3
|
1420
|
1.45
|
5
|
44
|
2.2
|
Y100L1-4
|
|
2CY-2/1.45
|
||||||||
|
KCB-55
|
3.3
|
55
|
1400
|
0.33
|
7
|
41
|
1.5
|
Y90L-4
|
|
2CY-3.3/0.33
|
||||||||
|
KCB-83.3
|
5
|
83.3
|
1420
|
0.33
|
7
|
43
|
2.2
|
Y100L1-4
|
|
2CY-5/0.33
|
||||||||
|
KCB-135
|
8
|
135
|
940
|
0.33
|
5
|
46
|
2.2
|
Y112M-6
|
|
2CY-8/0.33
|
||||||||
|
KCB-200
|
12
|
200
|
1440
|
0.33
|
5
|
46
|
4
|
Y112M-4
|
|
2CY-12/0.33
|
||||||||
|
KCB-300
|
18
|
300
|
960
|
0.36
|
5
|
42
|
5.5
|
Y132M2-6
|
|
2CY-18/0.36
|
||||||||
|
KCB-483.3
|
29
|
483.3
|
1440
|
0.36
|
5.5
|
42
|
11
|
Y160M-4
|
|
2CY-29/0.36
|
||||||||
|
KCB-633
|
38
|
633
|
970
|
0.28
|
6
|
43
|
11
|
Y160L-6
|
|
2CY-38/0.28
|
||||||||
|
KCB-960
|
58
|
960
|
1470
|
0.28
|
6.5
|
43
|
18.5
|
Y180M-4
|
|
2CY-58/0.28
|
||||||||
|
KCB-1200
|
72
|
1200
|
740
|
0.6
|
7
|
43
|
37
|
Y280S-8
|
|
KCB-1600
|
95
|
1600
|
980
|
45
|
Y280S-6
|
|||
|
KCB-1800
|
112
|
1800
|
740
|
0.6
|
7.5
|
43
|
55
|
Y315S-8
|
|
KCB-2500
|
150
|
2500
|
985
|
75
|
Y315S-6
|
|||
|
KCB-2850
|
170
|
2850
|
740
|
0.6
|
8
|
44
|
90
|
Y315L1-8
|
|
KCB-3800
|
230
|
3800
|
989
|
110
|
Y315L1-6
|
|||
|
KCB-4100
|
245
|
4100
|
743
|
0.6
|
8
|
44
|
132
|
Y355M1-8
|
|
KCB-5400
|
325
|
5400
|
989
|
160
|
Y355M1-6
|
|||
|
KCB-5600
|
330
|
5600
|
744
|
0.6
|
8
|
44
|
160
|
Y355M2-8
|
|
KCB-7600
|
460
|
7600
|
989
|
200
|
Y355M3-6
|
|||
|
KCB-7000
|
420
|
7000
|
744
|
0.6
|
8
|
44
|
185
|
Y355L1-8
|
|
KCB-9600
|
570
|
9600
|
989
|
250
|
Y355L2-6
|
|||
