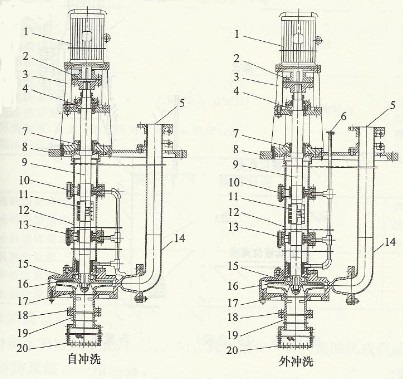

長軸液下泵結構

1-電機；2-聯軸器；3-電機座；4-軸承；5-出口半法蘭；6-外沖洗管頭；7-機械密封；8地板；9-軸；10-中間軸承支架；11-接軸套筒；12-支承管；13滾動軸承；14-出液管；15-泵體；16-葉輪；17-密封環；18-泵蓋；19吸管；20入口濾網

長軸液下泵沖洗方式

  引入清潔的液體沖洗滑動軸承，可以保證泵的安全運轉。對于不同介質，可以選擇不同的沖洗方式。長軸液下泵的結構剖面圖如上。

自沖洗：當泵送介質為清潔介質時，采用自沖洗方式，從泵出口法蘭引一管路，使沖洗潤滑各個滑動軸承，潤滑軸承，帶走摩擦產生的熱量，起到降溫的作用。

外沖洗：當泵送介質為內含較小顆粒介質時，從外界接一管路，引入清潔的沖洗液沖洗潤滑各個軸承，帶走摩擦產生的熱量，起到降溫的作用。同時避免固體顆粒計入摩擦副中。在污水處理系統中，外沖洗方式較為常見。
