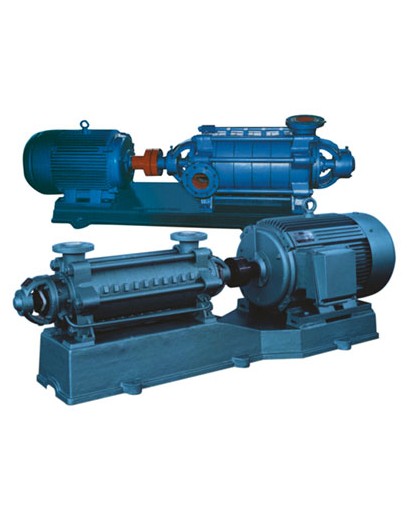

D型多級離心泵

D型系列多級離心泵系單吸多級分段式離心泵，供輸送請水及物理化學性質類似于水的液體之用。本泵揚程為H23至153.6米，流量為12.6--39.6m3/h。液體的高溫度不得超過80℃.

全國咨詢熱線：

0577-67983721

產品詳細

D型防爆臥式多級泵概述

D型臥式多級泵具有效率高、性能范圍廣、運行安全平穩、噪音低、壽命長、安裝維修方便等特點。供輸送清水或物理化學性質類似于水的其它液體。也可以通過改變泵過流部件材質、密封形式和增加冷卻系統用于輸送熱水、油類、腐蝕性或含磨粒的介質。產品執行JB/T1051-93《多級清水離心泵型式與基本參數》標準。D型多級離心泵產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

D型防爆臥式多級泵型號意義

D型防爆臥式多級泵適用范圍

臥式多級泵適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于小型鍋爐給水。

D型防爆臥式多級泵產品特點

1、水力模型先進，效率高，性能范圍廣。

2、泵運行平穩，噪音低。

3、軸封采用軟填料密封或機械密封，密封安全可靠、結構簡單，維修方便快捷。

4、軸為全封結構，確保了不與介質接觸，不銹蝕，使用壽命長。

D型防爆臥式多級泵技術參數

流量：6.3-300m3/h;

揚程：13-650m;

功率：2.2-400KW;

轉速：1450-2950r/min;

口徑：φ50-φ200;

溫度范圍：≤105℃;

工作壓力：≤3.0Mpa。

　　D型臥式多級泵系單吸多級分段式離心泵，供輸送清水及物理化學性質類似于水的液體之用。本泵揚程為23-153。6m，流量為18至108m3/h。液體的高溫度不超過80℃，廣泛應用于礦山排水、工廠及城市給水之用。

D型防爆臥式多級泵主要性能參數

型號	級數	流量(Q)		揚程	轉速(r/min)	功率		效率л(%)
型號	級數	m3/h	l/s	揚程	轉速(r/min)	軸功率	電機功率	效率л(%)
50D8	2	18	5	19	2950	1.5	2.2	62
	3	18	5	28.5	2950	2.25	3	62
	4	18	5	38	2950	3	4	62
	5	18	5	47.5	2950	3.75	5.5	62
	6	18	5	57	2950	4.5	5.5	62
	7	18	5	66.5	2950	5.25	7.5	62
	8	18	5	76	2950	6	7.5	62
	9	18	5	85.5	2950	6.75	7.5	62
	10	18	5	95	2950	7.5	11	62
	11	18	5	104.5	2950	8.25	11	62
	12	18	5	114	2950	9	11	62
80D12	2	32.4	9	22.7	2950	2.68	3	75
	3	32.4	9	34.05	2950	4.02	5.5	75
	4	32.4	9	45.4	2950	5.36	7.5	75
	5	32.4	9	56.75	2950	6.7	7.5	75
	6	32.4	9	68.1	2950	8.04	11	75
	7	32.4	9	79.45	2950	9.38	11	75
	8	32.4	9	90.8	2950	10.72	15	75
	9	32.4	9	102.15	2950	11.06	15	75
	10	32.4	9	113.5	2950	13.4	15	75
	11	32.4	9	124.85	2950	14.74	18.5	75
	12	32.4	9	136.2	2950	16.08	18.5	75
100D16	2	54	15	35.2	2950	7.2	11	71.5
	3	54	15	52.8	2950	10.8	15	71.5
	4	54	15	70.4	2950	14.4	18.5	71.5
	5	54	15	88	2950	18	22	71.5
	6	54	15	105.6	2950	21.6	30	71.5
	7	54	15	123.2	2950	25.2	30	71.5
	8	54	15	140.8	2950	28.8	37	71.5
	9	54	15	158.4	2950	32.4	37	71.5
	10	54	15	176	2950	36	45	71.5
	11	54	15	198.6	2950	39.6	55	71.5
	12	54	15	211.2	2950	43.2	55	71.5
125D25	2	108	30	40	2950	15.6	18.5	76
	3	108	30	60	2950	23.4	30	76
	4	108	30	80	2950	31.2	37	76
	5	108	30	100	2950	39	45	76
	6	108	30	120	2950	46.8	55	76
	7	108	30	140	2950	54.6	75	76
	8	108	30	160	2950	62.4	75	76
	9	108	30	180	2950	70.3	90	76
	10	108	30	200	2950	78	90	76

泵型號	轉速（r/min）	流量		揚程	效率 (%)	功率（KW）		必需汽蝕余量
泵型號	轉速（r/min）	m3/h	L/S	揚程	效率 (%)	軸功率	電機功率	必需汽蝕余量
D DG 6-25×3	2950	3.75	1.04	76.5	33	2.37	5.5	2.0
		6.3	1.75	75	45	2.86		2.0
		7.5	2.08	73.5	47	3.19		2.5
D DG 6-25×4	2950	3.75	1.04	102	33	3.16	7.5	2.0
		6.3	1.75	100	45	3.81		2.0
		7.5	2.08	98	47	4.26		2.5
D DG 6-25×5	2950	3.75	1.04	127.5	33	3.95	7.5	2.0
		6.3	1.75	125	45	4.77		2.0
		7.5	2.08	122.5	47	5.32		2.5
D DG 6-25×6	2950	3.75	1.04	153	33	4.73	11	2.0
		6.3	1.75	150	45	5.72		2.0
		7.5	2.08	147	47	6.39		2.5
D DG 6-25×7	2950	3.75	1.04	178.5	33	5.52	11	2.0
		6.3	1.75	175	45	6.67		2.0
		7.5	2.08	171.5	47	7.45		2.5
D DG 6-25×8	2950	3.75	1.04	204	33	6.31	15	2.0
		6.3	1.75	200	45	7.63		2.0
		7.5	2.08	196	47	8.58		2.5
D DG 6-25×9	2950	3.75	1.04	229.5	33	7.10	15	2.0
		6.3	1.75	225	45	8.52		2.0
		7.5	2.08	220.5	47	9058		2.5
D DG 6-25×10	2950	3.75	1.04	255	33	7.89	18.5	2.0
		6.3	1.75	250	45	9.53		2.0
		7.5	2.08	245	47	10.63		2.5
D DG 6-25×11	2950	3.75	1.04	280.5	33	8.68	18.5	2.0
		6.3	1.75	275	45	10.5		2.0
		7.5	2.08	269.5	47	11.71		2.5
D DG 6-25×12	2950	3.75	1.04	306	33	9.47	18.5	2.0
		6.3	1.75	300	45	11.44		2.0
		7.5	2.08	294	47	12.78		2.5
D DG 12-25×3	2950	7.5	2.08	84.6	44	3.93	7.5	2.0
		12.5	3.47	75	54	4.73		2.0
		15.0	4.17	69	53	5.37		2.5
D DG 12-25×4	2950	7.5	2.08	112.8	44	5.24	11	2.0
		12.5	3.47	100	54	6.30		2.0
		15.0	4.17	92	53	7.09		2.5
D DG 12-25×5	2950	7.5	2.08	141	44	6.55	11	2.0
		12.5	3.47	125	54	7.88		2.0
		15.0	4.17	115	53	8.86		2.5
D DG 12-25×6	2950	7.5	2.08	169.2	44	7.85	15	2.0
		12.5	3.47	150	54	9.46		2.0
		15.0	4.17	138	53	10.64		2.5
D DG 12-25×7	2950	7.5	2.08	197.4	44	9.16	15	2.0
		12.5	3.47	175	54	11.0		2.0
		15.0	4.17	161	53	12.41		2.5
D DG 12-25×8	2950	7.5	2.08	225.6	44	10.47	18.5	2.0
		12.5	3.47	200	54	12.51		2.0
		15.0	4.17	184	53	14.18		2.5
D DG 12-25×9	2950	7.5	2.08	253.8	44	11.78	18.5	2.0
		12.5	3.47	225	54	14.18		2.0
		15.0	4.17	207	53	15.95		2.5
D DG 12-25×10	2950	7.5	2.08	282	44	13.09	22	2.0
		12.5	3.47	250	54	15.76		2.0
		15.0	4.17	230	53	17.73		2.5
D DG 12-25×11	2950	7.5	2.08	310.2	44	14.4	22	2.0
		12.5	3.47	275	54	17.34		2.0
		15.0	4.17	253	53	19.5		2.5
D DG 12-25×12	2950	7.5	2.08	338.4	44	15.7	30	2.0
		12.5	3.47	300	54	18.9		2.0
		15.0	4.17	276	53	27.3		2.5
D DG 25-30×3	2950	15	4.17	102	50	8.33	15	2.2
		25	6.94	90	62	9.88		2.2
		30	8.33	82.6	63	10.7		2.6
D DG 25-30×4	2950	15	4.17	136	50	11.11	18.5	2.2
		25	6.94	120	62	13.1		2.2
		30	8.33	110	63	14.26		2.6
D DG 25-30×5	2950	15	4.17	170	50	13.89	22	2.2
		25	6.94	150	62	16.47		2.2
		30	8.33	137.5	63	17.83		2.6
D DG 25-30×6	2950	15	4.17	204	50	16.67	30	2.2
		25	6.94	180	62	19.77		2.2
		30	8.33	165	63	21.4		2.6
D DG 25-30×7	2950	15	4.17	238	50	19.44	30	2.2
		25	6.94	210	62	23.1		2.2
		30	8.33	192.5	63	24.90		2.6
D DG 25-30×8	2950	15	4.17	272	50	22.22	37	2.2
		25	6.94	240	62	26.4		2.2
		30	8.33	220	63	28.53		2.6
D DG 25-30×9	2950	15	4.17	306	50	25.0	37	2.2
		25	6.94	270	62	29.65		2.2
		30	8.33	247.5	63	32.1		2.6
D DG 25-30×10	2950	15	4.17	340	50	27.8	45	2.2
		25	6.94	300	62	32.9		2.2
		30	8.33	275	63	35.7		2.6
D DG 46-30×3	2950	30	8.33	102	64	13.02	22	2.4
		46	12.5	90	70	16.11		3.0
		55	15.3	81	68	17.84		4.6
D DG 46-30×4	2950	30	8.33	136	64	17.36	30	2.4
		46	12.8	120	70	21.48		3.0
		55	15.3	108	68	23.79		4.6
D DG 46-30×5	2950	30	8.33	170	64	21.7	37	2.4
		46	12.8	150	70	26.85		3.0
		55	15.3	135	68	29.74		4.6
D DG 46-30×6	2950	30	8.33	204	64	26.04	37	2.4
		46	12.8	180	70	32.21		3.0
		55	15.3	162	68	35.68		4.6
D DG 46-30×7	2950	30	8.33	238	64	30.38	45	2.4
		46	12.8	210	70	37.58		3.0
		55	15.3	189	68	41.63		4.6
D DG 46-30×8	2950	30	8.33	274	64	34.72	55	2.4
		46	12.8	240	70	42.95		3.0
		55	15.3	216	68	47.58		4.6
D DG 46-30×9	2950	30	8.33	306	64	39.06	55	2.4
		46	12.8	270	70	48.32		3.0
		55	15.3	243	68	53.53		4.6
D DG 46-30×10	2950	30	8.33	340	64	43.4	75	2.4
		46	12.8	300	70	53.69		3.0
		55	15.3	270	344	59.47		4.6
D DG 46-50×3	2950	30	8.33	166.5	54	25.19	37	2.5
		46	12.8	150	63	29.83		2.8
		55	15.3	138	64	32.3		3.2
D DG 46-50×4	2950	30	8.33	222	54	33.59	45	2.5
		46	12.8	200	63	39.77		2.8
		55	15.3	184	64	43.06		3.2
D DG 46-50×5	2950	30	8.33	277.5	54	41.98	55	2.5
		46	12.8	250	63	49.71		2.8
		55	15.3	230	64	53.83		3.2
D DG 46-50×6	2950	30	8.33	333	54	50.38	75	2.5
		46	12.8	300	63	59.65		2.8
		55	15.3	276	64	64.59		3.2
D DG 46-50×7	2950	30	8.33	388.5	54	58.78	75	2.5
		46	12.8	250	63	69.6	75	2.8
		55	15.3	322	64	72.36	90	3.2
D DG 46-50×8	2950	30	8.33	440	54	67.18	90	2.5
		46	12.8	400	63	79.54		2.8
		55	15.3	368	64	86.12		3.2
D DG 46-50×9	2950	30	8.33	499.5	54	75.57	110	2.5
		46	12.8	450	63	89.48		2.8
		55	15.3	414	64	96.89		3.2
D DG 46-50×10	2950	30	8.33	555	54	83.97	110	2.5
		46	12.8	500	63	99.42		2.8
		55	15.3	460	64	107.66		3.2
D DG 46-50×11	2950	30	8.33	610.5	54	92.37	132	2.5
		46	12.8	550	63	109.36		2.8
		55	15.3	506	64	118.42		3.2
D DG 46-50×12	2950	30	8.33	666	54	100.8	132	2.5
		46	12.8	600	63	119.8		2.8
		55	15.3	552	64	129.2		3.2
D DG 85-45×2	2950	55	15.3	102	63	24.25	37	3.2
		85	23.6	90	72	28.94		4.2
		100	27.8	78	70	30.35		5.2
D DG 85-45×3	2950	55	15.3	153	63	36.38	55	3.2
		85	23.6	135	72	43.3		4.2
		100	27.8	117	70	45.52		5.2
D DG 85-45×4	2950	55	15.3	204	63	48.5	75	3.2
		85	23.6	180	72	57.87		4.2
		100	27.8	156	70	60.7		5.2
D DG 85-45×5	2950	55	15.3	255	63	60.63	90	3.2
		85	23.6	225	72	72.34		4.2
		100	27.8	195	70	75.86		5.2
D DG 85-45×6	2950	55	15.3	306	63	72.75	110	3.2
		85	23.6	270	72	86.81		4.2
		100	27.8	234	70	91.04		5.2
D DG 85-45×7	2950	55	15.3	357	63	84.88	132	3.2
		85	23.6	315	72	101.3		4.2
		100	27.8	273	70	106.2		5.2
D DG 85-45×8	2950	55	15.3	408	63	97.0	132	3.2
		85	23.6	360	72	115.7		4.2
		100	27.8	312	70	121.4		5.2
D DG 85-45×9	2950	55	15.3	459	63	109.1	160	3.2
		85	23.6	405	72	130.2		4.2
		100	27.8	351	70	136.6		5.2
D DG 155-30×2	1480	100	27.8	65	64	27.66	55	3.2
		155	43	60	75	33.77		3.9
		185	51.4	55	75	36.95		4.8
D DG 155-30×3	1480	100	27.8	97.5	64	41.2	75	3.2
		155	43	90	75	50.65		3.9
		185	51.4	82.5	75	55.4		4.8
D DG 155-30×4	1480	100	27.8	130	64	55.32	90	3.2
		155	43	120	75	67.54		3.9
		185	51.4	110	75	73.9		4.8
D DG 155-30×5	1480	100	27.8	162.5	64	69.15	110	3.2
		155	43	150	75	84.42		3.9
		185	51.4	137.5	75	92.37		4.8
D DG 155-30×6	1480	100	27.8	195	64	82.98	132	3.2
		155	43	180	75	101.3		3.9
		185	51.4	165	75	110.8		4.8
D DG 155-30×7	1480	100	27.8	227.5	64	96.81	160	3.2
		155	43	210	75	118.2		3.9
		185	51.4	192.5	75	29.3		4.8
D DG 155-30×8	1480	100	27.8	260	64	110.6	, , 180	3.2
		155	43,	240	75	135.1		3.9
		185	51.4	220	75	147.8		4.8
D DG 155-30×9	1480	100	27.8	292.5	64	124.5	180	3.2
		155	43	270	75	152		3.9
		185	51.4	247.5	75	166.3		4.8
D DG 155-30×10	1480	100	27.8	325	64	138.3	225	3.2
		155	43	300	75	168.8		3.9
		185	51.4	725	75	184.7		4.8
D DG 155-67×3	2950	100	27.8	228	64	97.0	132	3.2
		155	43	200	74	114.7		5.0
		185	51.4	177	72	123.9		6.6
D DG 155-67×4	2950	100	27.8	304	64	129.4	185	3.2
		155	43	268	74	152.9		5.0
		185	51.4	236	72	165.1		6.6
D DG 155-67×5	2950	100	27.8	380	64	161.7	220	3.2
		155	43	335	74	191.1		5.0
		185	51.4	295	72	206.4		6.6
D DG 155-67×6	2950	100	27.8	456	64	194	275	3.2
		155	43	402	74	229.3		5.0
		185	51.4	354	72	247.7		6.6
D DG 155-67×7	2950	100	27.8	532	64	226.4	350	3.2
		155	43	469	74	267.5		5.0
		185	51.4	413	72	289		6.6
D DG 155-67×8	2950	100	27.8	608	64	258.7	350	3.2
		155	43	536	74	305.7		5.0
		185	51.4	472	72	330.3		6.6
D DG 155-67×9	2950	100	27.8	684	64	291.1	440	3.2
		155	43	603	74	344		5.0
		185	51.4	531	72	371.9		6.6
D DG 280-43×2	1480	185	51.4	94	69	68.6	110	3.0
		280	77.8	86	77	85.17		4.7
		335	93.1	76	75	92.4		6.0
D DG 280-43×3	1480	185	51.4	141	69	103	150	3.0
		280	77.8	129	77	127.7		4.7
		335	93.1	114	75	138.7		6.0
D DG 280-43×4	1480	185	51.4	188	69	137.3	230	3.0
		280	77.8	172	77	170.3		4.7
		335	93.1	152	75	184.9		6.0
D DG 280-43×5	1480	185	51.4	235	69	171.6	300	3.0
		280	77.8	215	77	212.9		4.7
		335	93.1	190	75	231.1		6.0
D DG 280-43×6	1480	185	51.4	282	69	205.9	300	3.0
		280	77.8	258	77	255.5		4.7
		335	93.1	228	75	277.3		6.0
D DG 280-43×7	1480	185	51.4	329	69	240.2	350	3.0
		280	77.8	304	77	298.1		4.7
		335	93.1	226	75	323.6		6.0
D DG 280-43×8	1480	185	51.4	376	69	274.5	410	3.0
		280	77.8	344	77	304.7		4.7
		335	93.1	304	75	369.8		6.0
D DG 280-43×9	1480	185	51.4	423	69	308.9	430	3.0
		280	77.8	387	77	383.2		4.7
		335	93.1	3742	75	416		6.0
D DG 280-65×6	1480	185	51.4	408	61	337	500	2.8
		280	77.8	390	73	407.4		3.7
		335	93.1	372	75	452.5		5.0
D DG 280-65×7	1480	185	51.4	476	61	393.1	680	2.8
		280	77.8	455	73	475.3		3.7
		335	93.1	434	75	528		5.0
D DG 280-65×8	1480	185	51.4	544	61	449.3	680	2.8
		280	77.8	520	73	543.2		3.7
		335	93.1	496	75	603.3		5.0
D DG 280-65×9	1480	185	51.4	612	61	505.5	850	2.8
		280	77.8	585	73	611.1		3.7
		335	93.1	558	75	678.8		5.0
D DG 280-65×10	1480	185	51.4	680	61	561.8	850	2.8
		280	77.8	650	73	579		3.7
		335	93.1	620	75	754.2		5.0
D DG 450-60×3	1480	335	93.1	195	72	247.1	360	3.8
		450	125	180	76	289.2		4.9
		500	139	171	78	298.5		6.0
D DG 450-60×4	1480	335	93.1	260	72	329.4	500	3.8
		450	125	240	76	372.3		4.9
		500	139	228	78	398		6.0
D DG 450-60×5	1480	335	93.1	320	72	411.8	680	3.8
		450	125	300	76	465.4		4.9
		500	139	285	78	497.5		6.0
D DG 450-60×6	1480	335	93.1	390	72	494.2	680	3.8
		450	125	360	76	558.5		4.9
		500	139	242	78	597		6.0
D DG 450-60×7	1480	335	93.1	455	72	576.5	850	3.8
		450	125	420	76	651.5		4.9
		500	139	399	78	696.5		6.0
D DG 450-60×8	1480	335	93.1	520	72	658.9	850	3.8
		450	125	480	76	744.6		4.9
		500	139	456	78	796		6.0
D DG 450-60×9	1480	335	93.1	585	72	741.2	1050	3.8
		450	125	540	76	837.7		4.9
		500	139	513	78	823.6		6.0
D DG 450-60×10	1480	335	93.1	650	72	930.8	1050	3.8
		450	125	600	76	995.1		4.9
		500	139	570	78			6.0
