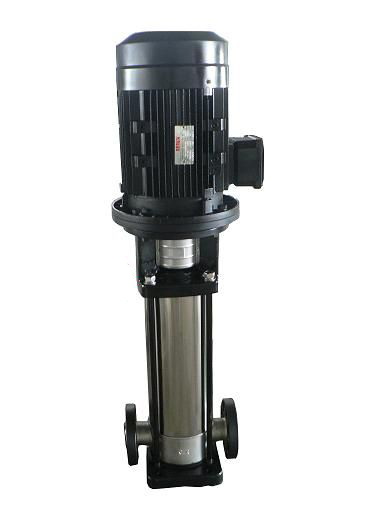

QDLF立式不銹鋼多級泵
QDLF立式不銹鋼多級泵是根據本公司ISG型立式離心泵及DL型立式多級離心泵的優點而設計的。
全國咨詢熱線：
0577-67983721
- 產品詳細
立式不銹鋼多級泵概述
QDLF立式不銹鋼 多級泵 是根據本公司ISG型 立式離心泵 及 DL型立式多級離心泵 的優點而設計的。在結構上采用了立式、分段形式，泵的吸入口與排出口設計在下方成一字形，并采用了佳水力模型。泵的軸向力采用水力平衡方法解決，殘余軸向力由一個球軸承承受，因而運轉平穩、低噪音、占地面積小、裝修方便。 立式不銹鋼多級泵 外筒體用不銹鋼制造，外型美觀，特別適合于高層建筑多臺泵并聯使用，以減少單泵機組配帶功率，簡化電控設備。適用于高低層建筑的住宅、醫院、旅館、百貨大樓、辦公大樓等的消防、生活供水以及空調機組循環、冷卻水輸送等。
不銹鋼多級泵產品特點
1、 采用優良的水力模型和先進的制造工藝，大大提高泵的性能及使用壽命。
2、 由于軸封采用材料為硬質合金及氟橡膠的機械密封，可提高泵運行的可靠性及輸送介質的溫度。
3、 泵的過流部分采用不銹鋼板沖壓焊接而成，使得泵可適用于輕度腐蝕性介質。
4、 整體結構緊湊、體積小、重量輕、噪聲低、節能效果顯著，檢修方便。
5、 泵的進水口與出水口位于泵座同一水平線上，可直接用于管路當中。
6、 采用標準電機，用戶可方便地根據需要配備電機。
7、 可根據用戶需要配備智能保護器，對泵干轉、缺相、過載等進行有效保護。
立式不銹鋼多級泵 產品用途供水
水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸性和堿性介質輸送。
水處理：超濾系統、反滲透系統、蒸餾系統、分離器和游泳池的水處理系統。
灌溉：農田灌溉、噴灌、滴灌。
立式不銹鋼多級泵 使用條件
1、 介質溫度：-15℃~+120℃。
2、 大環境溫度：+40℃。
3、 大環境壓力：10bar。
4、 大進口壓力受大環境壓力限制。
5、 當輸送介質的密度或粘度大于水，需考慮配用較大功率的電機。
輸送介質
1、稀薄、清潔、不含固體顆?；蚶w維的非易燃易爆介質。
2、諸如礦泉水、軟化水、純水、清油和其他輕化工介質。
3、立式不銹鋼多級泵泵主要材料為不銹鋼，可應用于抽送輕度腐蝕性介質。
電機選用電機為全封閉、風冷式二極標準電機防護等級：IP55 絕緣等級：F 標準電壓（50Hz）：?jiǎn)蜗?220V， 三相 220V/380V
型號意義
例如：QDLF8-160*10
QDLF-立式多級沖壓泵
8-額定流量
160-級數*10
性能參數
|
型號
|
揚程
|
流量
|
電機功率
|
轉速
|
|
（m）
|
（m3/h）
|
（KW）
|
（r/min）
|
|
|
CDL1-2
|
11.5
|
1
|
0.37
|
2900
|
|
CDL1-3
|
17
|
1
|
0.37
|
2900
|
|
CDL1-4
|
22.5
|
1
|
0.37
|
2900
|
|
CDL1-5
|
28
|
1
|
0.37
|
2900
|
|
CDL1-6
|
33.5
|
1
|
0.37
|
2900
|
|
CDL1-7
|
39
|
1
|
0.37
|
2900
|
|
CDL1-8
|
45
|
1
|
0.55
|
2900
|
|
CDL1-9
|
51
|
1
|
0.55
|
2900
|
|
CDL1-10
|
57
|
1
|
0.55
|
2900
|
|
CDL1-17
|
95
|
1
|
1.1
|
2900
|
|
CDL1-19
|
106
|
1
|
1.1
|
2900
|
|
CDL1-21
|
117
|
1
|
1.1
|
2900
|
|
CDL1-23
|
128
|
1
|
1.1
|
2900
|
|
CDL1-25
|
139
|
1
|
1.5
|
2900
|
|
CDL1-27
|
150
|
1
|
1.5
|
2900
|
|
CDL1-30
|
166
|
1
|
1.5
|
2900
|
|
CDL1-33
|
183
|
1
|
2.2
|
2900
|
|
CDL1-36
|
200
|
1
|
2.2
|
2900
|
|
CDL2-2
|
15
|
2
|
0.37
|
2900
|
|
CDL2-3
|
22
|
2
|
0.37
|
2900
|
|
CDL2-4
|
30
|
2
|
0.55
|
2900
|
|
CDL2-5
|
37
|
2
|
0.55
|
2900
|
|
CDL2-6
|
45
|
2
|
0.75
|
2900
|
|
CDL2-7
|
52
|
2
|
0.75
|
2900
|
|
CDL2-9
|
67
|
2
|
1.1
|
2900
|
|
CDL2-11
|
82
|
2
|
1.1
|
2900
|
|
CDL2-13
|
98
|
2
|
1.5
|
2900
|
|
CDL2-15
|
112
|
2
|
1.5
|
2900
|
|
CDL2-18
|
136
|
2
|
2.2
|
2900
|
|
CDL2-22
|
165
|
2
|
2.2
|
2900
|
|
CDL2-26
|
198
|
2
|
3.0
|
2900
|
|
CDL3-2
|
9
|
3
|
0.37
|
2900
|
|
CDL3-3
|
14
|
3
|
0.37
|
2900
|
|
CDL3-4
|
19
|
3
|
0.37
|
2900
|
|
CDL3-5
|
23
|
3
|
0.37
|
2900
|
|
CDL3-6
|
28
|
3
|
0.55
|
2900
|
|
CDL3-7
|
32
|
3
|
0.55
|
2900
|
|
CDL3-8
|
37
|
3
|
0.75
|
2900
|
|
CDL3-9
|
42
|
3
|
0.75
|
2900
|
|
CDL3-10
|
47
|
3
|
0.75
|
2900
|
|
CDL3-11
|
51
|
3
|
1.1
|
2900
|
|
CDL3-12
|
55
|
3
|
1.1
|
2900
|
|
CDL3-13
|
60
|
3
|
1.1
|
2900
|
|
CDL3-15
|
69
|
3
|
1.1
|
2900
|
|
CDL3-17
|
79
|
3
|
1.5
|
2900
|
|
CDL3-19
|
88
|
3
|
1.5
|
2900
|
|
CDL3-21
|
98
|
3
|
2.2
|
2900
|
|
CDL3-23
|
107
|
3
|
2.2
|
2900
|
|
CDL3-25
|
116
|
3
|
2.2
|
2900
|
|
CDL3-27
|
124
|
3
|
2.2
|
2900
|
|
CDL3-29
|
133
|
3
|
2.2
|
2900
|
|
CDL3-31
|
142
|
3
|
3
|
2900
|
|
CDL3-33
|
151
|
3
|
3
|
2900
|
|
CDL3-36
|
168
|
3
|
3
|
2900
|
|
CDL4-2
|
15
|
4
|
0.37
|
2900
|
|
CDL4-3
|
24
|
4
|
0.55
|
2900
|
|
CDL4-4
|
32
|
4
|
0.75
|
2900
|
|
CDL4-5
|
40
|
4
|
1.1
|
2900
|
|
CDL4-6
|
48
|
4
|
1.1
|
2900
|
|
CDL4-7
|
56
|
4
|
1.5
|
2900
|
|
CDL4-8
|
64
|
4
|
1.5
|
2900
|
|
CDL4-10
|
81
|
4
|
2.2
|
2900
|
|
CDL4-12
|
95
|
4
|
2.2
|
2900
|
|
CDL4-14
|
112
|
4
|
3
|
2900
|
|
CDL4-16
|
129
|
4
|
3
|
2900
|
|
CDL4-19
|
153
|
4
|
4
|
2900
|
|
CDL4-22
|
178
|
4
|
4
|
2900
|
|
CDL8-2/1
|
9
|
8
|
0.75
|
2900
|
|
CDL8-2
|
18
|
8
|
0.75
|
2900
|
|
CDL8-3
|
27
|
8
|
1.1
|
2900
|
|
CDL8-4
|
36
|
8
|
1.5
|
2900
|
|
CDL8-5
|
45
|
8
|
2.2
|
2900
|
|
CDL8-6
|
54
|
8
|
2.2
|
2900
|
|
CDL8-8
|
73
|
8
|
3.0
|
2900
|
|
CDL8-10
|
92
|
8
|
4.0
|
2900
|
|
CDL8-12
|
111
|
8
|
4.0
|
2900
|
|
CDL8-14
|
130
|
8
|
5.5
|
2900
|
|
CDL8-16
|
148
|
8
|
5.5
|
2900
|
|
CDL8-18
|
167
|
8
|
7.5
|
2900
|
|
CDL8-20
|
186
|
8
|
7.5
|
2900
|
|
CDL12-2
|
20
|
12
|
1.5
|
2900
|
|
CDL12-3
|
30
|
12
|
2.2
|
2900
|
|
CDL12-4
|
40
|
12
|
3
|
2900
|
|
CDL12-5
|
50
|
12
|
3
|
2900
|
|
CDL12-6
|
60
|
12
|
4
|
2900
|
|
CDL12-7
|
70
|
12
|
5.5
|
2900
|
|
CDL12-8
|
80
|
12
|
5.5
|
2900
|
|
CDL12-9
|
91
|
12
|
5.5
|
2900
|
|
CDL12-10
|
101
|
12
|
7.5
|
2900
|
|
CDL12-12
|
121
|
12
|
7.5
|
2900
|
|
CDL12-14
|
141
|
12
|
11
|
2900
|
|
CDL12-16
|
162
|
12
|
11
|
2900
|
|
CDL12-18
|
183
|
12
|
11
|
2900
|
|
CDL16-2
|
22
|
16
|
2.2
|
2900
|
|
CDL16-3
|
34
|
16
|
3.0
|
2900
|
|
CDL16-4
|
46
|
16
|
4.0
|
2900
|
|
CDL16-5
|
58
|
16
|
5.5
|
2900
|
|
CDL16-6
|
70
|
16
|
5.5
|
2900
|
|
CDL16-7
|
82
|
16
|
7.5
|
2900
|
|
CDL16-8
|
94
|
16
|
7.5
|
2900
|
|
CDL16-10
|
118
|
16
|
11
|
2900
|
|
CDL16-12
|
141
|
16
|
11
|
2900
|
|
CDL16-14
|
166
|
16
|
15
|
2900
|
|
CDL16-16
|
189
|
16
|
15
|
2900
|
|
CDL20-1
|
10
|
20
|
1.1
|
2900
|
|
CDL20-2
|
23
|
20
|
2.2
|
2900
|
|
CDL20-3
|
35
|
20
|
4.0
|
2900
|
|
CDL20-4
|
47
|
20
|
5.5
|
2900
|
|
CDL20-5
|
58
|
20
|
5.5
|
2900
|
|
CDL20-6
|
70
|
20
|
7.5
|
2900
|
|
CDL20-7
|
82
|
20
|
7.5
|
2900
|
|
CDL20-8
|
94
|
20
|
11
|
2900
|
|
CDL20-10
|
118
|
20
|
11
|
2900
|
|
CDL20-12
|
142
|
20
|
15
|
2900
|
|
CDL20-14
|
166
|
20
|
15
|
2900
|
|
CDL20-17
|
202
|
20
|
18.5
|
2900
|
|
CDL32-10-1
|
9
|
32
|
1.5
|
2900
|
|
CDL32-10
|
13
|
32
|
2.2
|
2900
|
|
CDL32-20-2
|
20
|
32
|
3.0
|
2900
|
|
CDL32-20
|
27
|
32
|
4.0
|
2900
|
|
CDL32-30-2
|
33
|
32
|
5.5
|
2900
|
|
CDL32-30
|
40
|
32
|
5.5
|
2900
|
|
CDL32-40-2
|
46
|
32
|
7.5
|
2900
|
|
CDL32-40
|
53
|
32
|
7.5
|
2900
|
|
CDL32-50-2
|
60
|
32
|
11
|
2900
|
|
CDL32-50
|
67
|
32
|
11
|
2900
|
|
CDL32-60-2
|
74
|
32
|
11
|
2900
|
|
CDL32-60
|
81
|
32
|
11
|
2900
|
|
CDL32-70-2
|
88
|
32
|
15
|
2900
|
|
CDL32-70
|
95
|
32
|
15
|
2900
|
|
CDL32-80-2
|
102
|
32
|
15
|
2900
|
|
CDL32-80
|
109
|
32
|
15
|
2900
|
|
CDL32-90-2
|
117
|
32
|
18.5
|
2900
|
|
CDL32-90
|
124
|
32
|
18.5
|
2900
|
|
CDL32-100-2
|
131
|
32
|
18.5
|
2900
|
|
CDL32-100
|
138
|
32
|
18.5
|
2900
|
|
CDL32-110-2
|
146
|
32
|
22
|
2900
|
|
CDL32-110
|
153
|
32
|
22
|
2900
|
|
CDL32-120-2
|
160
|
32
|
22
|
2900
|
|
CDL32-120
|
167
|
32
|
22
|
2900
|
|
CDL32-130-2
|
174
|
32
|
30
|
2900
|
|
CDL32-130
|
181
|
32
|
30
|
2900
|
|
CDL32-140-2
|
189
|
32
|
30
|
2900
|
|
CDL32-140
|
196
|
32
|
30
|
2900
|
|
CDL42-10-1
|
16
|
42
|
3.0
|
2900
|
|
CDL42-10
|
20
|
42
|
4.0
|
2900
|
|
CDL42-20-2
|
32
|
42
|
5.5
|
2900
|
|
CDL42-20
|
41
|
42
|
7.5
|
2900
|
|
CDL42-30-2
|
52
|
42
|
11
|
2900
|
|
CDL42-30
|
61
|
42
|
11
|
2900
|
|
CDL42-40-2
|
73
|
42
|
15
|
2900
|
|
CDL42-40
|
81
|
42
|
15
|
2900
|
|
CDL42-50-2
|
93
|
42
|
18.5
|
2900
|
|
CDL42-50
|
101
|
42
|
18.5
|
2900
|
|
CDL42-60-2
|
113
|
42
|
22
|
2900
|
|
CDL42-60
|
122
|
42
|
22
|
2900
|
|
CDL42-70-2
|
134
|
42
|
30
|
2900
|
|
CDL42-70
|
142
|
42
|
30
|
2900
|
|
CDL42-80-2
|
154
|
42
|
30
|
2900
|
|
CDL42-80
|
162
|
42
|
30
|
2900
|
|
CDL42-90-2
|
174
|
42
|
30
|
2900
|
|
CDL42-90
|
183
|
42
|
37
|
2900
|
|
CDL42-100-2
|
194
|
42
|
37
|
2900
|
|
CDL42-100
|
203
|
42
|
37
|
2900
|
|
CDL42-110-2
|
217
|
42
|
45
|
2900
|
|
CDL42-110
|
225
|
42
|
45
|
2900
|
|
CDL42-120-2
|
238
|
42
|
45
|
2900
|
|
CDL42-120
|
247
|
42
|
45
|
2900
|
|
CDL42-130-2
|
259
|
42
|
45
|
2900
|
|
CDL65-10-1
|
13
|
65
|
4.0
|
2900
|
|
CDL65-10
|
20
|
65
|
5.5
|
2900
|
|
CDL65-20-2
|
26
|
65
|
7.5
|
2900
|
|
CDL65-20-1
|
33
|
65
|
11
|
2900
|
|
CDL65-20
|
40
|
65
|
11
|
2900
|
|
CDL65-30-2
|
46
|
65
|
15
|
2900
|
|
CDL65-30-1
|
53
|
65
|
15
|
2900
|
|
CDL65-30
|
60
|
65
|
18.5
|
2900
|
|
CDL65-40-2
|
66
|
65
|
18.5
|
2900
|
|
CDL65-40-1
|
73
|
65
|
22
|
2900
|
|
CDL65-40
|
80
|
65
|
22
|
2900
|
|
CDL65-50-2
|
88
|
65
|
30
|
2900
|
|
CDL65-50-1
|
95
|
65
|
30
|
2900
|
|
CDL65-50
|
102
|
65
|
30
|
2900
|
|
CDL65-60-2
|
110
|
65
|
30
|
2900
|
|
CDL65-60-1
|
117
|
65
|
37
|
2900
|
|
CDL65-60
|
124
|
65
|
37
|
2900
|
|
CDL65-70-2
|
132
|
65
|
37
|
2900
|
|
CDL65-70-1
|
139
|
65
|
37
|
2900
|
|
CDL65-70
|
146
|
65
|
45
|
2900
|
|
CDL65-80-2
|
154
|
65
|
45
|
2900
|
|
CDL65-80-1
|
161
|
65
|
45
|
2900
|
|
CDL85-10-1
|
14
|
85
|
5.5
|
2900
|
|
CDL85-10
|
20
|
85
|
7.5
|
2900
|
|
CDL85-20-2
|
30
|
85
|
11
|
2900
|
|
CDL85-20
|
41
|
85
|
15
|
2900
|
|
CDL85-30-2
|
52
|
85
|
18.5
|
2900
|
|
CDL85-30
|
64
|
85
|
22
|
2900
|
|
CDL85-40-2
|
75
|
85
|
30
|
2900
|
|
CDL85-40
|
86
|
85
|
30
|
2900
|
|
CDL85-50-2
|
98
|
85
|
37
|
2900
|
|
CDL85-50
|
110
|
85
|
37
|
2900
|
|
CDL85-60-2
|
122
|
85
|
45
|
2900
|
|
CDL85-60
|
134
|
85
|
45
|
2900
|
|
CDL120-10
|
18.5
|
120
|
11
|
2950
|
|
CDL120-20-1
|
34.5
|
120
|
18.5
|
2950
|
|
CDL120-20
|
40
|
120
|
22
|
2950
|
|
CDL120-30
|
61
|
120
|
30
|
2950
|
|
CDL120-40-1
|
76
|
120
|
37
|
2950
|
|
CDL120-50-1
|
97
|
120
|
45
|
2950
|
|
CDL120-60-1
|
118
|
120
|
55
|
2950
|
|
CDL120-70
|
145
|
120
|
75
|
2950
|
|
CDL150-10-1
|
12.5
|
150
|
11
|
2950
|
|
CDL150-10
|
18.5
|
150
|
15
|
2950
|
|
CDL150-20-1
|
35
|
150
|
22
|
2950
|
|
CDL150-30-2
|
49
|
150
|
30
|
2950
|
|
CDL150-30
|
63
|
150
|
37
|
2950
|
|
CDL150-40-1
|
77
|
150
|
45
|
2950
|
|
CDL150-50-2
|
92
|
150
|
55
|
2950
|
|
CDL150-60
|
130
|
150
|
75
|
2950
|
