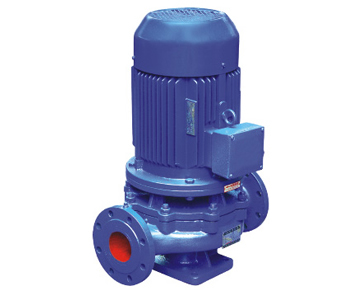

ISG系列立式管道泵

ISG 系列單級單吸立式管道離心泵，是本單位科技人員聯合國內水泵專家選用優秀水力模型，采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成。

全國咨詢熱線：

0577-67983721

立即采購

  • 產品詳細

ISG型立式管道離心泵產品概述

ISG立式單級 管道離心泵 ，是揚子江泵業科技人員聯合國內水泵專家選用國內優秀水力模型，采用IS型 單級單吸離心泵 之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成，同時根據使用溫度、介質等不同在ISG型基礎上派生出適用 熱水泵 、高溫耐腐蝕 化工泵 、 油泵 。該系列產品具有高效節能、噪音低、性能可靠等優點，符合新國家機械部JB/T53058-93的標準要求，產品按國際ISO2858標準設計制造。

ISG型 立式管道離心泵 型號意義

ISG型立式管道離心泵產品特點

1、ISG泵為立式結構,進出口口徑相同,且們于同一中心線上,可象閥門一樣安裝于管路之中,外形緊湊美觀,占地面積小,建筑投入低,如加上防護罩則可置于戶外使用.

2、葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平衡振動噪音很低。

3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。

4、安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。

5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。

6、可根據管路布置的要求采用泵的豎式和橫式安裝。

ISG型 立式管道離心泵 主要用途

1.　ISG 立式管道離心泵 ，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T＜80℃。

2.　IRG型 立式熱水泵 適用于冶金、化工、紡織、木材加工、造紙以及飯店、浴室、賓館等鍋爐高溫熱水增壓循環輸送以及城市住房采暖循環用泵，使用溫度120℃以下。

3.　GRG型立式高溫 離心泵 廣泛用于：能源、冶金、化工、紡織、造紙以及飯店、浴室、賓館等鍋爐高溫熱水增壓循環輸送以及城市住房采暖循環用泵，使用溫度240℃以下。

4.　IHG型 立式不銹鋼管道離心泵 ，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃ ~ 120℃。

5.　YG型 管道油泵 ，供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃ ~ + 120℃。

6.　IHGB型 立式不銹鋼防爆型化工離心泵 ，適用于輸送易燃性化工液體。

7.　ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型立式低速 離心泵 ，適用于環境噪聲要求很低的場合及空調循環等。

ISG型 立式管道離心泵 使用條件

1、 吸入壓力≤1.0Mpa，或泵系統高工作壓力≤1.6Mpa,即泵吸入口壓力+泵揚程≤1.6Mpa、泵靜壓試驗壓力為2.5Mpa,訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6Mpa時應在訂貨時另行提出。以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。

2、 環境溫度<40℃，相對濕度<95%。

3、 所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度<0.2mm.

注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便采用耐磨式機械密封。

ISG型 立式管道離心泵 產品結構圖

ISG立式管道泵結構圖

1

取壓塞

ISG型結構說明：

1.泵與電機同端蓋，軸向尺寸縮短，結構簡單。

2.泵體上設有取壓孔和放水孔。

3.泵體上設有排氣閥，工作前能拐車放泵內空氣。

4.泵體底部設有安裝底板和螺栓孔，保證整體機組安裝穩固。

2

排氣閥

3

葉輪

4

機械密封

5

擋水圈

6

電機

7

軸

8

聯體座

9

葉輪螺母

10

泵體

11

放水閥

IRG立式熱水管道泵結構圖



1

取壓塞

IRG型結構說明：

1.泵體與上部結構中間裝有隔熱蓋，適用于介質溫度T〈120度的場合。

2.泵與電機軸承組合裝置，保證軸運轉精度，提高了密封的可靠性。

3.可根據用戶要求隔熱蓋內安裝風冷裝置。

2

排氣閥

3

葉輪

4

機械密封

5

軸承

6

電機

7

聯體座

8

擋水圈

9

葉輪螺母

10

泵體

11

放水閥

GRG高溫型立式管道泵結構

1

排氣閥

GRG型結構說明：

1.泵體與上部結構中間采用外供水隔熱和冷卻，可以適用于溫度-45度~+240度的高溫場合。

2.泵與電機軸承組合裝置，保證軸運轉精度，提高了密封的可靠性。

3.采用組合式密封，下端為進口鈦合金密封環的中型高溫機械密封。

2

葉輪

3

泵蓋

4

機械密封

5

擋水圈

6

電機

7

軸承

8

聯體座

9

冷卻水管

10

葉輪螺母

11

泵體

ISG型立式管道離心泵性能參數

型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
15-80 15 1.1
1.5
2.0		 0.3
0.42
0.55		 8.5
8
7		 26
34
34		 2800 0.18 2.3
20-110 20 1.8
2.5
3.3		 0.5
0.69
0.91		 16
15
13.5		 25
34
35		 2800 0.37 2.3
20-160 20 1.8
2.5
3.3



 0.5
0.69
0.91		 33
32
30		 19
25
23		 2900 0.75 2.3
25-110 25 2.8
4
5.2		 0.78
1.11
1.44		 16
15
13.5		 34
42
41		 2900 0.55 2.3
25-125 25 2.8
4
5.2		 0.78
1.11
1.44		 20.6
20
18		 28
36
35		 2900 0.75 2.3
25-125A 25 2.5
3.6
4.6		 0.69
1.0
1.28		 17
16
14.4		 35 2900 0.55 2.3
25-160 25 2.8
4
5.2		 0.78
1.11
1.44		 33
32
30		 24
32
33		 2900 1.5 2.3
25-160A 25 2.6
3.7
4.9		 0.12
1.03
1.36		 29
28
26		 31 2900 1.1 2.3
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
32-100(I) 32 4.4
6.3
8.3		 1.22
1.75
2.32		 13.2
12.5
11.3		 48
54
53		 2900 0.75 2.0
32-125 32 3.5
5
6.5		 0.97
0.39
1.8		 22
20
18		 40
44
42		 2900 0.75 2.3
32-125A 32 3.1
4.5
5.8		 0.86
1.25
1.61		 17.6
16
14.4		 43 2900 0.55 2.3
32-160(I) 32 4.4
6.3
8.3		 1.22
1.75
2.32		 33.2
32
30.2		 34
40
42		 2900 2.2 2.0
32-200(I) 32 4.4
6.3
8.3		 1.22
1.75
2.32		 50.5
50
48		 26
33
35		 2900 4 2.0
32-200A 32 2.8
4
5.2		 0.78
1.11
1.44		 44.6
44
42.7		 34
40
42		 2900 2.2 2.0
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
40-100 40 4.4
6.3
8.3		 1.22
1.75
2.31		 13.2
12.5
11.3		 48
54
53		 2900 0.55 2.3
40-100A 40 3.9
5.6
7.4		 1.08
1.56
2.06		 10.6
10
9		 52 2900 0.37 2.3
40-125 40 4.4
6.3
8.3		 1.22
1.75
2.31		 21
20
18		 41
46
43		 2900 1.1 2.3
40-125A 40 3.9
5.6
7.4		 1.08
1.56
2.06		 17.6
16
14.4		 40
45
41		 2900 0.75 2.3
40-160 40 4.4
6.3
8.3		 1.22
1.75
2.31		 33
32
30		 35
40
40		 2900 2.2 2.3
40-160A 40 4.1
5.9
7.8		 1.14
1.64
2.17		 29
28
26.3		 34
39
39		 2900 1.5 2.3
40-160B 40 3.8
5.5
7.2		 1.06
1.53
2.0		 25.5
24
22.5		 34
38
37		 2900 1.1 2.3
40-200 40 4.4
6.3
8.3		 1.22
1.75
2.31		 51
50
48		 26
33
32		 2900 4 2.3
40-200A 40 4.1
5.9
7.8		 1.14
1.64
2.17		 45
44
42		 26
31
30		 2900 3 2.3
40-200B 40 3.7
5.3
7.0		 1.03
1.47
1.94		 38
36
34.5		 29 2900 2.2 2.3
40-250 40 4.4
6.3
8.3		 1.22
1.75
2.31		 82
80
74		 24
28
28		 2900 7.5 2.3
40-250A 40 4.1
5.9
7.8		 1.14
1.64
2.17		 72
70
65		 24
28
27		 2900 5.5 2.3
40-250B 40 3.8
5.5
7.0		 1.06
1.53
1.94		 61.5
60
56		 23
27
26		 2900 4 2.3
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
40-100(I) 40 8.8
12.5
16.3		 2.44
3.47
4.53		 13.2
12.5
11.3		 55
62
60		 2900 1.1 2.3
40-100(I)A 40 8
11
14.5		 2.22
3.05
4.03		 10.6
10
9		 60 2900 0.75 2.3
40-125(I) 40 8.8
12.5
16.3		 2.44
3.47
4.53		 21.2
20
17.8		 49
58
57		 2900 1.5 2.3
40-125(I)A 40 8
11
14.5		 2.22
3.05
4.03		 17
16
14		 57 2900 1.1 2.3
40-160(I) 40 8.8
12.5
16.3		 2.44
3.47
4.53		 33
32
30		 45
52
51		 2900 3 2.3
40-160(I)A 40 8.2
11.7
15.2		 2.28
3.25
4.22		 29
28
26		 44
51
50		 2900 2.2 2.3
40-160(I)B 40 7.3
10.4
13.5		 2.38
2.89
3.75		 23
22
20.5		 50 2900 1.5 2.3
40-200(I) 40 8.8
12.5
16.3		 2.44
3.47
4.53		 51.2
50
48		 38
46
46		 2900 5.5 2.3
40-200(I)A 40 8.3
11.7
15.3		 2.31
3.25
4.25		 45.0
44
42		 37
45
45		 2900 4

2.3
40-200(I)B 40 7.5
10.6
13.8		 2.08
2.94
3.83		 37
36
34		 44 2900 3 2.3
40-250(I) 40 8.8
12.5
16.3		 2.44
3.47
4.53		 81.2
80
77.5		 31
38
40		 2900 11 2.3
40-250(I)A 40 8.2
11.6
15.2		 2.28
3.22
4.22		 71.0
70
68		 38 2900 7.5 2.3
40-250(I)B 40 7.6
10.8
14		 2.11
3.0
3.89		 61.4
60
58		 37 2900 7.5 2.3
40-250(I)C 40 7.1
10.0
13.1		 1.97
2.78
3.64		 53.2
52
50.4		 36 2900 5.5 2.3
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
50-100 50 8.8
12.5
16.3		 2.44
3.47
4.53		 13.6
12.5
11.3		 55
62
60		 2900 1.1 2.3
50-100A 50 8
11
14.5		 2.22
3.05
4.03		 11
10
9		 60 2900 0.75 2.3
50-125 50 8.8
12.5
16.3		 2.44
3.47
4.53		 21.5
20
17.8		 49
58
57		 2900 1.5 2.3
50-125A 50 8
11
14.5		 2.22
3.05
4.03		 17
16
14		 57 2900 1.1 2.3
50-160 50 8.8
12.5
16.3		 2.44
3.47
4.53		 33
32
30		 45
52
51		 2900 3 2.3
50-160A 50 8.2
11.7
15.2		 2.28
3.25
4.22		 29
28
26		 44
51
50		 2900 2.2 2.3
50-160B 50 7.3
10.4
13.5		 2.38
2.89
3.75		 23
22
20.5		 50 2900 1.5 2.3
50-200 50 8.8
12.5
16.3		 2.44
3.47
4.53		 52
50
48		 38
46
46		 2900 5.5 2.3
50-200A 50 8.3
11.7
15.3		 2.31
3.25
4.25		 45.8
44
42		 37
45
45		 2900 4 2.3
50-200B 50 7.5
10.6
13.8		 2.08
2.94
3.83		 37
36
34		 44 2900 3 2.3
50-250 50 8.8
12.5
16.3		 2.44
3.47
4.53		 82
80
77.5		 29
38
40		 2900 11 2.3
50-250A 50 8.2
11.6
15.2		 2.28
3.22
4.22		 71.5
70
68		 38 2900 7.5 2.3
50-250B 50 7.6
10.8
14		 2.11
3.0
3.89		 61.4
60
58		 37 2900 7.5 2.3
50-250C 50 7.1
10.0
13.1		 1.97
2.78
3.64		 53.2
52
50.4		 36 2900 5.5 2.3
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
50-100(I) 50 17.5
25
32.5		 4.86
6.94
9.03		 13.7
12.5
10.5		 67
69
69		 2900 1.5 2.5
50-100(I)A 50 15.6
22.3
29		 4.3
6.19
8.1		 11
10
8.4		 65
67
68		 2900 1.1 2.5
50-125(I) 50 17.5
25
32.5		 4.86
6.94
9.03		 21.5
20
18		 60
68
67		 2900 3 2.5
50-125(I)A 50 15.6
22.3
29		 4.33
6.19
8.1		 17
16
13.6		 58
66
65		 2900 2.2 2.5
50-160(I) 50 17.5
25
32.5		 4.68
6.94
9.03		 34.4
32
27.5		 54
63
60		 2900 4 2.5
50-160(I)A 50 16.4
23.4
30.4		 4.56
6.5
8.44		 30
28
24		 54
62
59		 2900 4 2.5
50-160(I)B 50 15.0
21.6
28		 4.17
6.0
7.78		 26
24
20.6		 58 2900 3 2.5
50-200(I) 50 17.5
25
32.5		 4.86
6.94
9.03		 52.7
50
45.5		 49
58
59		 2900 7.5 2.5
50-200(I)A 50 16.4
23.5
30.5		 4.56
6.53
8.47		 46.4
44
40		 48
57
58		 2900 7.5 2.5
50-200(I)B 50 15.2
21.8
28.3		 4.22
6.06
7.86		 40
38
34.5		 55 2900 5.5 2.5
50-250(I) 50 17.5
25
32.5		 4.86
6.94
9.03		 82
80
76.5		 39
50
52		 2900 15 2.5
50-250(I)A 50 16.4
23.4
30.5		 4.56
6.5
8.47		 71.5
70
67		 39
50
52		 2900 11 2.5
50-250(I)B 50 15
21.6
28		 4.17
6.0
7.78		 61
60
57.4		 38
49
54		 2900 11 2.5
50-315(I) 50 17.5
25
32.5		 4.86
6.94
9.03		 128
125
122		 30
40
44		 2900 30 2.5
50-315(I)A 50 16.6
23.7
31		 4.61
6.58
8.6		 115
113
110		 30
40
44		 2900 22 2.5
50-315(I)B 50 15.7
22.5
29.2		 4.36
6.25
8.0		 103
101
98		 39 2900 18.5 2.5
50-315(I)C 50 14.4
20.6
26.8		 4.0
5.72
7.44		 86
85
83		 38 2900 15 2.5
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
m3/h L/S m % r/min KW （NPSH）r
65-100 65 17.5
25
32.5		 4.86
6.94
9.03		 13.7
12.5
10.5		 67
69
69		 2900 1.5 2.5
65-100A 65 15.6
22.3
29		 4.3
6.19
8.1		 11
10
8.4		 65
67
68		 2900 1.1 2.5
65-125 65 17.5
25
32.5		 4.86
6.94
9.03		 21.5
20
18		 60
68
67		 2900 3 2.5
65-125A 65 15.6
22.3
29		 4.33
6.19
8.1		 17
16
14.4		 58
66
65		 2900 2.2 2.5
65-160 65 17.5
25
32.5		 4.86
6.94
9.03		 34.4
32
27.5		 54
63
60		 2900 4 2.5
65-160A 65 16.4
23.4
30.4		 4.56
6.5
8.44		 30
28
24		 54
62
59		 2900 4 2.5
65-160B 65 15.0
21.6
28		 4.17
6.0
7.78		 26
24
20.6		 58 2900 3 2.5
65-200 65 17.5
25
32.5		 4.86
6.94
9.03		 52.7
50
45.5		 49
58
59		 2900 7.5 2.5
65-200A 65 16.4
23.5
30.5		 4.56
6.53
8.47		 46.4
44
40		 48
57
58		 2900 7.5 2.5
65-200B 65 15.2
21.8
28.3		 4.22
6.06
7.86		 40
38
34.5		 55 2900 5.5 2.5
65-250 65 17.5
25
32.5		 4.86
6.94
9.03		 82
80
76.5		 39
50
52		 2900 15 2.5
65-250A 65 16.4
23.4
30.5		 4.56
6.5
8.47		 71.5
70
67		 39
50
52		 2900 11 2.5
65-250B 65 15
21.6
28		 4.17
6.0
7.78		 61
60
57.4		 38
49
54		 2900 11 2.5
65-315 65 17.5
25
32.5		 4.86
6.94
9.03		 127
125
122		 32
40
44		 2900 30 2.5
65-315A 65 16.6
23.7
31		 4.61
6.58
8.6		 115
113
110		 32
40
44		 2900 22 2.5
65-315B 65 15.7
22.5
29.2		 4.36
6.25
8.0		 103
101
98		 39 2900 18.5 2.5
65-315C 65 14.4
20.6
26.8		 4.0
5.72
7.44		 86
85
83		 38 2900 15 2.5
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
65-100(I) 65 35
50
65		 9.72
13.9
18.1		 13.8
12.5
10		 67
73
70		 2900 3 3.0
65-100(I)A 65 31.3
44.7
58		 8.7
12.4
16.1		 11
10
8		 66
72
69		 2900 2.2 3.0
65-125(I) 65 35
50
65		 9.72
13.9
18.1		 22
20
17		 67
72.5
70		 2900 5.5 3.0
65-125(I)A 65 31.3
44.7
58		 8.7
12.5
16.1		 17.5
16
13.6		 66
71
69		 2900 4 3.0
65-160(I) 65 35
50
65		 9.72
13.9
18.1		 35
32
28		 63
71
70		 2900 7.5 3.0
65-160(I)A 65 32.7
46.7
61		 9.1
13.0
16.9		 30.6
28
24		 62
70
69		 2900 7.5 3.0
65-160(I)B 65 30.3
43.3
56.3		 8.4
12.0
15.6		 26
24
21		 69 2900 5.5 3.0
65-200(I) 65 35
50
65		 9.72
13.9
18.1		 53.5
50
46		 55
67
68		 2900 15 3.0
65-200(I)A 65 32.8
47
61		 9.1
13.1
16.9		 47
44
40		 54
66
67		 2900 11 3.0
65-200(I)B 65 30.5
43.5
56.6		 8.5
12.1
15.7		 40.6
38
33.4		 65 2900 7.5 3.0
65-250(I) 65 35
50
65		 9.72
13.9
18.1		 83
80
72		 52
59
60		 2900 22 3.0
65-250(I)A 65 32.5
46.7
61		 9.0
13.0
16.9		 73
70
63		 52
59
60		 2900 18.5 3.0
65-250(I)B 65 30
43.3
56		 8.3
12.0
15.6		 62
60
54		 58 2900 15 3.0
65-315(I) 65 35
50
65		 9.72
13.9
18.1		 128
125
121		 44
54
57		 2900 37 3.0
65-315(I)A 65 32.5
46.5
60.5		 9.0
12.9
16.8		 112.6
110
106.4		 43
54
57		 2900 30 3.0
65-315(I)B 65 31
44.5
58		 8.6
12.4
16.1		 102.5
100
98		 53 2900 30 3.0
65-315(I)C 65 29
41
53.6		 8.1
11.4
14.9		 87
85
83		 51 2900 22 3.0
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
80-100 80 35
50
65		 9.72
13.9
18.1		 13.8
12.5
10		 67
73
70		 2900 3 3.0
80-100A 80 31.3
44.7
58		 8.7
12.5
16.1		 11
10
8		 66
72
69		 2900 2.2 3.0
80-125 80 35
50
65		 9.72
13.9
18.1		 22
20
17		 67
72.5
70		 2900 5.5 3.0
80-125A 80 31.3
45
58		 8.7
12.5
16.1		 17.5
16
13.6		 66
71
69		 2900 4 3.0
80-160 80 35
50
65		 9.72
13.9
18.1		 35
32
28		 63
71
70		 2900 7.5 3.0
80-160A 80 32.7
46.7
61		 9.1
13.0
16.9		 30.6
28
24		 62
70
69		 2900 7.5 3.0
80-160B 80 30.3
43.3
56.3		 8.4
12.0
15.6		 26
24
21		 69 2900 5.5 3.0
80-200 80 35
50
65		 9.72
13.9
18.1		 53.5
50
46		 55
67
68		 2900 15 3.0
80-200A 80 32.8
47
61		 9.1
13.1
16.9		 47
44
40		 54
66
67		 2900 11 3.0
80-200B 80 30.5
43.5
56.6		 8.5
12.1
15.7		 40.6
38
33.4		 65 2900 7.5 3.0
80-250 80 35
50
65		 9.72
13.9
18.1		 83
80
72		 52
59
60		 2900 22 3.0
80-250A 80 32.5
46.7
61		 9.0
13.0
16.9		 73
70
63		 52
59
60		 2900 18.5 3.0
80-250B 80 30
43.3
56		 8.3
12.0
15.6		 62
60
54		 58 2900 15 3.0
80-315 80 35
50
65		 9.72
13.9
18.1		 128
125
122		 43
54
57		 2900 37 3.0
80-315A 80 32.5
46.5
60.5		 9.0
12.9
16.8		 112.6
110
107.4		 43
54
57		 2900 30 3.0
80-315B 80 31
44.5
58		 8.6
12.4
16.1		 102.5
100
98		 53 2900 30 3.0
80-315C 80 29
41
53.6		 8.1
11.4
14.9		 98
85
83		 51 2900 22 3.0
80-350 80 35
50
65		 9.72
13.9
18.1		 146
150
142		 55
66
67		 2900 55 3.0
80-350A 80 31
44.5
58		 8.6
12.4
16.1		 138.4
142
134.8		 65 2900 45 3.0
80-350B 80 29
41
53.6		 8.1
11.4
14.9		 131.4
135
127.8		 63 2900 37 3.0
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
80-100(I) 80 70
100
130		 19.4
27.8
36.1		 13.6
12.5
11		 66
76
75		 2900 5.5 4.5
80-100(I)A 80 62.6
89
116		 17.4
24.7
32.2		 11
10
8.8		 64
74
74		 2900 4 4.5
80-125(I) 80 70
100
130		 19.4
27.8
36.1		 23.5
20
14		 70
76
65		 2900 11 4.5
80-125(I)A 80 62.6
89
116		 17.4
24.7
32.2		 19
16
11		 68
74
65		 2900 7.5 4.5
80-160(I) 80 70
100
130		 19.4
27.8
36.1		 36.5
32
24		 70
76
65		 2900 15 4.5
80-160(I)A 80 65.4
93.5
121.6		 18.2
26.0
33.8		 32
28
21		 68
74
67		 2900 11 4.5
80-160(I)B 80 60.6
86.6
112.5		 16.8
24.1
31.3		 72
24
18		 72 2900 11 4.5
80-200(I) 80 70
100
130		 19.4
27.8
36.1		 54
50
42		 65
74
73		 2900 22 4.0
80-200(I)A



 80 65.4
93.5
121.6		 18.2
26.0
33.8		 47.5
44
37		 64
73
72		 2900 18.5 4.0
80-200(I)B 80 61
87
113		 16.9
24.2
31.4		 41
38
32		 71 2900 15 4.0
80-250(I) 80 70
100
130		 19.4
27.8
36.1		 87
80
68		 62
69
68		 2900 37 4.0
80-250(I)A 80 65.4
93.5
121.6		 18.2
26.0
33.8		 76
70
59.5		 61
68
67		 2900 30 4.0
80-250(I)B 80 61
87
113		 16.9
24.2
31.4		 65
60
51		 66 2900 30 4.0
80-315(I) 80 70
100
130		 19.4
27.8
36.1		 132
125
114		 55
66
67		 2900 75 4.0
80-315(I)A 80 66.5
95
123.6		 18.5
26.4
34.3		 119
113
103		 55
66
67		 2900 55 4.0
80-315(I)B 80 63
90
117		 17.5
25
32.5		 106.6
101
92		 65 2900 45 4.0
80-315(I)C 80 58
82
107		 16.1
22.8
29.7		 90
85
76		 63 2900 37 4.0
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
100-100 100 70
100
130		 19.4
27.8
36.1		 13.6
12.5
11		 66
76
75		 2900 5.5 4.5
100-100A 100 62.6
89
116		 17.4
47
32.2		 11
10
8.8		 64
74
74		 2900 4 4.5
100-125 100 70
100
130		 19.4
27.8
36.1		 23.5
20
14		 70
76
65		 2900 11 4.5
100-125A 100 62.6
89
116		 17.4
24.7
32.2		 19
16
11		 68
74
63		 2900 7.5 4.5
100-160 100 70
100
130		 19.4
27.8
36.1		 36.5
32
24		 70
76
65		 2900 15 4.5
100-160A 100 65.4
93.5
121.6		 18.2
26.0
33.8		 32
28
21		 68
74
67		 2900 11 4.5
100-160B 100 60.6
86.6
112.5		 16.8
24.1
31.3		 27
24
18		 72 2900 11 4.5
100-200 100 70
100
130		 19.4
27.8
36.1		 54
50
42		 65
74
73		 2900 22 4.0
100-200A 100 65.4
93.5
121.6		 18.2
26.0
33.8		 47.5
44
37		 64
73
72		 2900 18.5 4.0
100-200B 100 61
87
113		 16.9
24.2
31.4		 41
38
32		 71 2900 15 4.0
100-250 100 70
100
130		 19.4
27.8
36.1		 37
80
68		 62
69
68		 2900 37 4.0
100-250A 100 65.4
93.5
121.6		 18.2
26.0
33.8		 76
70
59.5		 61
68
67		 2900 30 4.0
100-250B 100 61
87
113		 16.9
24.2
31.4		 65
60
51		 66 2900 30 4.0
100-315 100 70
100
130		 19.4
27.8
36.1		 132
125
114		 55
66
67		 2900 75 4.0
100-315A 100 66.5
95
123.6		 18.5
26.4
34.3		 119
113
103		 65
66
67		 2900 55 4.0
100-315B 100 63
90
117		 17.5
25
32.5		 106.6
101
92		 65 2900 45 4.0
100-315C 100 58
82
107		 16.1
22.8
29.7		 90
85
76		 63 2900 37 4.0
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
100-100(I) 100 96
160
192		 26.7
44.4
53.3		 14
12.5
10		 64
73
70		 2900 11 4.5
100-125(I) 100 96
160
192		 26.7
44.4
53.3		 24
20
14		 62
74
69		 2900 15 4.5
100-125(I)A 100 84
140
168		 23.3
39
46.7		 20
17
12		 64
72
68		 2900 11 4.5
100-160(I) 100 96
160
192		 26.7
44.4
53.3		 36
32
27		 69
79
75		 2900 22 5.6
100-160(I)A 100 84
140
168		 23.3
39
46.7		 32
28
23.5		 66
76
72		 2900 18.5 5.0
100-200(I) 100 96
160
192		 26.7
44.4
53.3		 53
50
45		 69
79
78		 2900 37 5.2
100-200(I)A 100 84
140
168		 23.3
39
46.7		 48
45
40		 64
74
73		 2900 30 4.5
100-200(I)B 100 60
100
120		 16.7
27.8
33.3		 43
40
36		 72 2900 22 4.5
100-250(I) 100 96
160
192		 26.7
44.4
53.3		 83
80
72		 65
77
74		 2900 55 4.8
100-250(I)A 100 84
140
168		 23.3
39
46.7		 75
72
65		 60
72
69		 2900 45 4.5
100-250(I)B 100 60
100
120		 16.7
27.8
33.3		 68
65
58		 70 2900 37 4.5
100-350 100 60
100
120		 16.7
27.8
33.3		 153.6
150
142		 72
57
74		 2900 90 4.0
100-350A 100 61
87
113		 16.9
24.2
31.4		 145.6
142
134		 75 2900 75 4.0
100-350B 100 58
82
107		 16.1
22.8
29.7		 138.6
135
127		 75 2900 55 4.0
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
125-100 125 96
160
192		 26.7
44.4
53.3		 13
12.5
12		 82 2900 11 4.0
125-100A 125 86
143
172		 23.9
39.7
47.8		 10.4
10
9.6		 77 2900 7.5 4.0
125-125 125 96
160
192		 26.7
44.4
53.3		 22.6
20
17		 80 2900 15 4.0
125-125A 125 86
143
172		 23.9
39.7
47.8		 18
16
13.6		 77 2900 11 4.0
125-160 125 96
160
192		 26.7
44.4
53.3		 36
32
28		 78 2900 22 4.0
125-160A 125 90
150
180		 25
41.7
50		 31.5
28
24.5		 76 2900 18.5 4.0
125-160B 125 83
138
166		 21.7
38.3
46.1		 27
24
21		 73 2900 15 4.0
125-200 125 96
160
192		 26.7
44.4
53.3		 55
50
46		 77 2900 37 5.5
125-200A 125 90
150
180		 25
41.7
50		 48.4
44
40.5		 76 2900 30 5.5
125-200B 125 83
138
166		 21.7
38.3
46.1		 41.3
37.5
34.5		 75 2900 22 5.5
125-250 125 96
160
192		 26.7
44.4
53.3		 87
80
73		 75 2900 55 5.0
125-250A 125 90
150
180		 25
41.7
50		 76
70
84		 74 2900 45 5.5
125-250B 125 83
138
166		 21.7
38.3
46.1		 65
60
55		 73 2900 37 5.5
125-315 125 96
160
192		 26.7
44.7
53.3		 133
125
119		 70 2900 90 5.0
125-315A 125 90
150
180		 25
41.7
50		 117
110
104.6		 70 2900 75 5.0
125-315B 125 86
143
172		 23.9
39.7
47.8		 106.4
100
95.2		 69 2900 75 5.0
125-315C 125 80.5
134
161		 22.4
37.2
44.7		 96
88
86		 67 2900 55 5.0
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
150-125 150 96
160
192		 26.7
44.4
53.3		 22.6
24
17		 66
76
76		 2900 11 4.0
150-125A 150 90
150
180		 25
41.7
50		 18
16
13.6		 77 2900 7.5 4.0
150-160 150 96
160
192		 26.7
44.4
53.3		 36
32
27		 75 2900 22 4.0
150-160A 150 90
150
180		 25
41.7
50		 32
28
23.5		 76 2900 18.5 4.0
150-160B 150 84
140
168		 23.3
39
46.7		 27
24
21		 73 2900 15 4.0
150-200 150 140
200
260		 38.9
55.6
72.2		 13.8
12.5
10.6		 68
78
78		 1450 15 3.0
150-200A 150 125
176
232.5		 34.7
49.7
64.6		 11
10
8.5		 66
76
76		 1450 11 3.0
150-200B 150 84
140
168		 23.3
39
46.7		 41
38
34		 75 2900 22 4.0
150-250 150 140
200
260		 38.9
55.6
72.2		 21.8
20
17		 73
79
77		 1450 18.5 3.0
150-250A 150 129
184.4
240		 35.8
51.2
66.7		 18.5
17
14.4		 72
78
76		 1450 15 3.0
150-250B 150 117
167
217.5		 32.5
46.4
60.4		 15.2
14
12		 76 1450 11 3.0
150-315 150 140
200
260		 38.9
55.6
72.2		 33.8
32
28		 70
78
73		 1450 30 2.5
150-315A 150 131
187
243		 36.4
51.9
67.5		 29.5
28
24.5		 69
77
77		 1450 22 3.5
150-315B 150 121
173
225		 33.5
48.1
62.5		 25
24
21		 76 1450 18.5 3.5
150-350 150 96
160
192		 26.7
44.4
53.3		 153.6
150
142.8		 80 2900 110 5.5
150-350A 150 90
150
180		 25
41.7
50		 145.6
142
134.8		 70 2900 90 5.2
150-350B 150 84
140
168		 23.3
39
46.7		 138.6
135
127.8		 65
76
74		 2900 75 5.5
150-400 150 140
200
260		 38.9
55.6
72.2		 53
50
44		 68
75
71		 1450 45 3.5
150-400A 150 131
187
243		 36.4
51.9
67.5		 46.6
44
38.3		 67
74
70		 1450 37 3.5
150-400B 150 122
174
226.5		 33.9
48.3
62.9		 40
38
33		 73 1450 30 3.5
150-400C 150 112
160
208		 31.1
44.4
57.8		 34
32
28		 71 1450 22 3.5
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
150-250(I) 150 120
200
240		 33.3
55.6
66.7		 87
80
72		 65
76
74		 2900 75 4.5
150-250(I)A 150 112
187
224		 31.1
51.9
62.2		 76
70
63		 64
75
73		 2900 55 4.5
150-250(I)B 150 104
173
208		 28.9
48.1
57.8		 65
60
54		 63
74
72		 2900 45 4.5
150-315(I) 150 120
200
240		 33.3
55.6
66.7		 133
125
120		 58
73
75		 2900 110 4.5
150-315(I)A 150 112
187
224		 31.1
51.9
62.2		 116
110
105		 57
72
74		 2900 90 4.5
150-315(I)B 150 104
173
208		 28.9
48.1
57.8		 100
95
91		 55
70
72		 2900 75 4.5
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
200-200 200 140
200
260		 38.9
55.6
72.2		 13.8
12.5
10.6		 68
78
78		 1450 15 3.0
200-200A 200 125
179
232.5		 34.7
49.7
64.6		 11
10
8.5		 66
76
76		 1450 11 3.0
200-250 200 140
200
260		 21.8
20
17		 21.8
20
17		 73
79
77		 1450 18.5 3.0
200-250A 200 129
184.4
240		 18.5
17
14.4		 18.5
17
14.4		 72
78
76		 1450 15 3.0
200-250B 200 117
167
217.5		 15.2
14
12		 15.2
14
12		 76 1450 11 3.0
200-315 200 140
200
260		 33.8
32
28		 33.8
32
28		 70
78
78		 1450 30 3.5
200-315A 200 131
189
243		 29.5
28
24.5		 29.5
28
24.5		 69
77
77		 1450 22 3.5
200-315B 200 121
173
225		 25
24
21		 25
24
21		 76 1450 18.5 3.5
200-400 200 140
200
260		 53
50
44		 53
50
44		 68
75
71		 1450 45 3.5
200-400A 200 131
187
243		 46.6
44
38.3		 46.6
44
38.3		 67
74
70		 1450 37 3.5
200-400B 200 122
174
226.5		 40
38
33		 40
38
33		 73 1450 30 3.5
200-400C 200 112
160
208		 34
32
28		 34
32
28		 71 1450 22 3.5
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
200-200(I) 200 280
400
520		 77.8
111.1
144		 13.4
12.5
10.5		 70
80
79		 1450 22 4.0
200-200(I)A 200 250
358
465		 69.4
90.4
129.2		 10.7
10
8.5		 68
73
77		 1450 18.5 4.0
200-250(I) 200 280
400
520		 77.8
111.1
144		 22.2
20
14		 75
80
72		 1450 30 4.0
200-250(I)A 200 250
358
465		 69.4
99.4
129.2		 18
16
11.2		 73
78
70		 1450 22 4.0
200-250(I)B 200 226
322
419		 62.8
89.4
116.4		 14.4
13
7.3		 70
75
67		 1450 18.5 4.0
200-315(I) 200 280
400
520		 77.8
111.4
144		 36
32
26		 73
80
75		 1450 55 4.0
200-315(I)A 200 262
374
486		 72.8
103.9
135		 31.5
28
23		 72
79
74		 1450 45 4.0
200-315(I)B 200 242
346
450		 67.3
96.1
125		 27
24
19.5		 78 1450 37 4.0
200-400(I) 200 280
400
520		 77.8
111.4
144		 54.5
50
39		 75
81
77		 1450 75 4.0
200-400(I)A 200 262
374
486		 72.8
103.9
135		 48
44
34		 80 1450 75 4.0
200-400(I)B 200 242
346
450		 67.2
96.1
125		 41.4
38
29.6		 78 1450 55 5.0
200-400(I)C 200 224
320
416		 62.2
88.9
115.6		 34.9
32
25		 76 1450 45 5.0
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
250-250 250 350
550
650		 97.2
152.8
180.5		 22
20
16		 78
82
81		 1450 45 5.0
250-250A 250 300
500
600		 83.3
139
166.7		 18.3
17
14		 76
80
80		 1450 37 5.0
250-235 250 300
500
600		 83.3
139
166.7		 14
12.5
11		 73
78
70		 1480 22 4.5
250-300 250 300
500
600		 83.3
139
166.7		 22
20
16		 78 1480 37 4.5
250-315 250 350
550
650		 97.2
152.8
180.5		 34
32
28		 76
80
79		 1450 75 5.5
250-315A 250 300
500
600		 83.3
139
166.7		 29.5
28
24		 74
78
77		 1450 55 5.5
250-315B 250 260
450
520		 72.2
125
144.4		 25
24
20		 70
74
72		 1450 45 5.5
250-400 250 300
500
600		 83.3
139
166.7		 54.5
50
39		 72 1480 90 4.5
型號 口徑 流量 揚程 效率 轉速 電機功率 必需汽蝕余量
mm m3/h L/S m % r/min KW （NPSH）r
300-235 300 480
720
900		 133.3
200
250		 20
18
15.5		 77
81
74		 970 55 5.0
300-235A 300 438
607
821		 121.7
182.5
228.1		 16.5
15
13		 75
79
72		 970 45 5.0
300-235B 300 400
600
750		 111.1
167.0
208.3		 14
12.5
11		 73
77
70		 970 37 5.0
300-300 300 480
720
900		 133.3
200
250		 31
28
25		 77
81
77		 970 75 5.0
300-300A 300 444
666
833		 123.3
185
231.4		 26.5
24
21.5		 76
80
76		 970 75 5.0
300-300B 300 415
623
779		 115.3
173.1
261.4		 23
21
18.5		 79 970 55 5.0
300-380 300 480
720
900		 133.3
200
250		 48
44
34		 84 970 132 5.0
300-380A 300 444
666
833		 123.3
185
231.4		 41.4
38
30		 80 970 110 5.0
300-380B 300 409
614
767		 113.6
170.6
213.1		 35
32
25		 78 970 90 5.0
300-235(I) 300 718
1080
1345		 199.4
300
373.6		 44.6
40
34.6		 82 1450 160 5.5
300-235(I)A 300 642
965
1203		 178.3
268.1
334.2		 35.7
32
27.7		 80 1450 132 5.5

ISG型立式管道離心泵管道連接方式

ISG型立式管道離心泵安裝方式

一、剛性連接：

二、柔性連接

ISG型立式管道離心泵故障原因及排除方法

故障現象 可能產生的原因 排除方法
1、水泵不出水 a、進出口閥門未打開，進出管路阻塞，流道葉輪阻塞。
b、電機運行方向不對，電機缺相轉速很慢。
c、吸入管漏氣。
d、泵沒灌滿液體，
泵腔內有空氣。
e、進口供水不足，
吸程過高，底閥漏水。
f、管路阻力過大，泵選型不當。		 a、檢查，去除阻塞物
b、調整電機方向，堅固電機接線
c、擰緊各密封面，排除空氣
d、打開泵上蓋或打開排氣閥
排盡空氣
e、停機檢查、調整（并網自來水
管和帶吸程使用易出現此現象
f、減少管路彎道，重新選泵。
2、水泵流量不足 a、先按1.原因檢查。
b、管道、泵流產葉輪部分阻塞、
水垢沉積、閥門開度不足
c、電壓偏低
d、葉輪磨損		 a、先按1.排除
b、去除阻塞物
重新調整閥門開度。
c、穩壓。
d、更換葉輪。

3、功率過大

 a、超過額定流量使用。
b、吸程過高。
c、泵軸承磨損。		 a、調節流量關小出口閥門。
b、降低
c、更換葉輪

4、雜音振動

 a、管路支撐不穩。
b、液體混有氣體。
c、產生汽蝕。
d、軸承損壞。
e、電機超載發熱運行。		 a、穩固管路
b、提高吸入壓力、排氣
c、降低真空度
d、更換軸承
e、搞整按5。
5、電機發熱 a、流量過大、超載運行。
b、碰擦。
c、電機軸承損壞。
d、電壓不足。		 a、關小出口閥。
b、檢查排除。
c、更換軸承。
d、穩壓。
6、水泵漏水 a、機械密封磨損。
b、泵體有砂孔或破裂。
c、密封面不平整。
d、安裝螺栓松懈。		 a、更換。
b、焊補或更換。
c、修整。
d、堅固。

上一篇: SG型管道泵

下一篇： ISW型臥式管道泵

掃描二維碼關注官方微信公眾號

掃描二維碼關注官方微信公眾號

  • 座機：
    0577-67983721
    0577-67316221
    0577-67316211

  • 掃一掃,關注我們

称多县| 高平市| 桐城市| 北川| 保德县| 武川县| 长葛市| 汉川市| 竹山县| 宁明县| 蓬安县| 淅川县| 三都| 乌兰察布市| 肥乡县| 信丰县| 胶州市| 酉阳| 连江县| 鹤庆县| 平谷区| 柘荣县| 孟津县| 尤溪县| 安图县| 沽源县| 庄浪县| 阜康市| 维西| 南京市| 繁昌县| 青龙| 都匀市| 新安县| 五峰| 东莞市| 南开区| 兰坪| 泾川县| 连州市| 兰考县|
