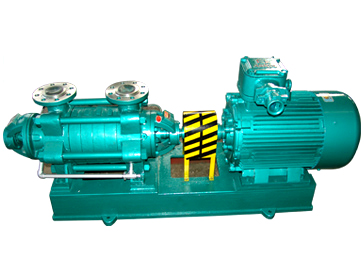

D型臥式多級離心泵

D型多級離心泵，供輸送清水及物理化學性質類似于水的液體之用。本泵揚程為19－245.7m，流量為18至162m3/h。液體的高溫度不超過80℃，廣泛應用于礦山排水、工廠及城市給水之用。

全國咨詢熱線：

0577-67983721

產品詳細

D型多級離心泵產品概述

D型臥式多級離心泵，供輸送清水及物理化學性質類似于水的液體之用。本泵揚程為19-245.7m，流量為18至162m3/h。液體的高溫度不超過80℃，廣泛應用于礦山排水、工廠及城市給水之用。D型臥式多級離心泵供輸送不含固體顆粒，溫度低于80℃的清水或物理化學性質類似于水的液體，適用于礦山和城市給排水工程之用DF型臥式多級離心泵供輸-20℃~105℃，不含固體顆粒，有腐蝕性的液體，泵的進口允許壓力為0.6MPaDM型泵供輸送固體顆粒含量不大于1.5%的中性礦水(粒度小于0.5毫米)及類似的其他污水，被輸送介質的溫度不大于80℃，適用于鋼鐵廠、礦山排水、污水輸送等場合。

D型臥式多級離心泵產品特點

1、水力模型先進，效率高，性能范圍廣。

2、泵運行平穩，噪音低。

3、軸封采用軟填料密封或機械密封，密封安全可靠、結構簡單，維修方便快捷。

4、軸為全封結構，確保了不與介質接觸，不銹蝕，使用壽命長。

D型臥式多級離心泵型號意義

例如：80D12*5

80-吸入口直徑

D-多級離心泵

12-單級揚程

5-葉輪的數量

為提高多級離心泵運行效率，降低設備能耗，對影響多級離心泵組效率的因素進行分析，并提出改進措施。

D型臥式多級離心泵產品特點

1、水力模型先進，效率高，性能范圍廣。

2、泵運行平穩，噪音低。

3、軸封采用軟填料密封或機械密封，密封安全可靠、結構簡單，維修方便快捷。

4、軸為全封結構，確保了不與介質接觸，不銹蝕，使用壽命長。

D型臥式多級離心泵型號意義

例如：80D12*5

80-吸入口直徑

D-多級離心泵

12-單級揚程

5-葉輪的數量

為提高多級離心泵運行效率，降低設備能耗，對影響多級離心泵組效率的因素進行分析，并提出改進措施。

D型臥式多級離心泵產品結構說明

D型臥式多級離心泵為多級分段式，其吸入口位于進水段上，成水平方向，吐出口在水段上垂直向上，其揚程可根據使用需要而增減水泵級數。水泵裝配良好與否，對性能影響關系很大，尤其是各個葉輪的口出與導翼的進出中心，其中稍有偏差即將使水泵的流量減少，揚程降低效率差，故在檢修裝配時務必注意。

D型臥式多級離心泵主要零件有:進水段、中段、出水段、葉輪、導翼擋板、出水段導翼、軸、密封環、平衡環、軸套、尾蓋及軸承體。

進水段、中段、導葉擋板、出水段導翼、出水段及尾蓋均為鑄鐵制成，共同形成泵的工作室。

葉輪為優質鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必然存在軸向力，此軸向力由平衡盤來承擔，葉輪制造時經靜平衡試驗。

軸為優質炭素鋼制成，中間裝有葉輪，用鍵、軸套及軸套螺母固定在軸上。軸的一端裝聯軸器部件，與電機直接連接。

密封環為鑄鐵制成，防止水泵高壓水漏回進水部分，分別固定在進水段與中段之上，為易損件，磨損后可用備件更換。

平衡環為鑄鐵制成，固定在出水段上，它與平衡共同組成平衡裝置。

平衡盤為耐磨鑄鐵制成，裝在軸上，位于出水段與尾蓋之間，平衡軸向力。

軸套為鑄鐵制成，位于填料室處，作固定葉輪和保護泵軸入用，為易損件，磨損后可用備件更換。

軸承是單列向心球軸承，采用鈣基潤滑脂潤滑。

填料起密封作用，防止空氣進入和大量液體漏出，填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。填料的松緊程度必須適當，不可太緊亦不可太松，以液體能一滴一滴的滲出為準。如果填料太緊，軸套容易發熱，同時耗費功率。填料太松，由于液體流失要降低水泵的效率。

D型臥式多級離心泵的性能范圍

流量Q：6.3~600m³/h

揚程H：17~850m

D型臥式多級離心泵的型號說明

100 D 16 * 3

100是泵進口直徑為100mm

D是多級離心泵

16是泵單級設計點揚程

D型臥式多級離心泵的零件材質

零件名稱	D	DM	DF
吸入、中、吐出段	HT250	ZGCr17Mo2-CuR	鑄鋼或鑄不銹鋼
葉輪、導葉	HT250	KmTbCr15Mo3	鑄鋼或鑄不銹鋼
軸	45	45	鉻鋼
半衡盤	ZQA19-4	ZGCr17Mo2-CuR	鑄鋼或鑄不銹鋼

D型臥式多級離心泵的性能參數

型號	級數	流量Q		揚程	轉速	電機
		流量Q		（m）	（r/min）	功率
		m3/h	L/S			（KW）
D-50型	2	18	5	19	2900	2.2
	3	18	5	28.5	2900	3
	4	18	5	38	2900	4
	5	18	5	47.5	2900	5.5
	6	18	5	57	2900	5.5
	7	18	5	66.5	2900	7.5
	8	18	5	76	2900	7.5
	9	18	5	85.5	2900	7.5
	10	18	5	95	2900	11
	11	18	5	104.5	2900	11
	12	18	5	114	2900	11
D-80型	2	32.4	9	22.7	2900	3
	3	32.4	9	34.05	2900	5.5
	4	32.4	9	45.4	2900	7.5
	5	32.4	9	56.75	2900	7.5
	6	32.4	9	68.1	2900	11
	7	32.4	9	79.45	2900	15
	8	32.4	9	90.8	2900	15
	9	32.4	9	102.15	2900	15
	10	32.4	9	113.5	2900	18.5
	11	32.4	9	124.85	2900	18.5
	12	32.4	9	136.2	2900	18.5
D-100型	2	54	15	35.4	2900	11
	3	54	15	52.8	2900	15
	4	54	15	70.4	2900	18.5
	5	54	15	88	2900	22
	6	54	15	105.6	2900	30
	7	54	15	123.2	2900	37
	8	54	15	140.8	2900	37
	9	54	15	158.4	2900	45
	10	54	15	176	2900	45
	11	54	15	193.6	2900	55
	12	54	15	211.2	2900	55
D-125型	2	108	30	40	2900	22
	3	108	30	60	2900	30
	4	108	30	80	2900	37
	5	108	30	100	2900	45
	6	108	30	120	2900	55
	7	108	30	140	2900	55
	8	108	30	160	2900	75
	9	108	30	180	2900	75
	10	108	30	200	2900	90
	11	108	30	220	2900	90
	12	108	30	240	2900	110
D-150型	2	162	45	54.6	2900	37
	3	162	45	81.9	2900	55
	4	162	45	109.2	2900	75
	5	162	45	136.5	2900	90
	6	162	45	163.8	2900	110
	7	162	45	191.1	2900	132
	8	162	45	218.4	2900	160
	9	162	45	245.7	2900	160
