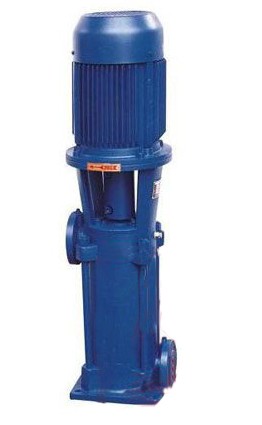

LG型立式分段式多級離心泵

LG型立式多級離心泵，供輸送常溫清水及物理化學性質類似于清水液體。LG系列泵為立式安裝，電機軸與泵軸通過爪型聯軸器聯接，具有結構緊湊、噪聲低、占地面積小的優點，主要應用于高層建筑供水，也可應用于廠礦、企業給水排水以及低壓鍋爐循環用水.

全國咨詢熱線：

0577-67983721

立即采購

產品詳細

LG型立式多級離心泵產品概述

LG型立式多級離心泵產品執行JBT2727-93《立式多級簡型離心泵型式與基本參數》標準，其吸入、排出口分別位于進、出水段上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成，進水段、中段、出水段用拉緊螺栓聯結。軸封采用軟填料密封或機械密封，用平衡室的壓力水進行潤滑和冷卻。多級離心泵由于采用了高效節能的優秀水力模型，因此具有效率高，性能范圍廣的優點，更好地滿足了用戶的使用要求。另外，多級離心泵在結構上采用了立式、分段形式，且運轉安全、平穩、壽命長、占地面積小，安裝維修方便。

LG型立式多級離心泵是根據高層建筑恒壓供水幾消防行業的實際需要開發的新一代給水產品。該泵采用國內優秀的水力模型，效率高、性能穩定、噪音低、使用壽命長、外型美觀、占地面積少、維修方便、重量輕等優點。 LG-B型多級離心泵由電機和泵軸與電機軸用夾殼史聯軸器聯接，確保泵與電機絕對同軸使泵運行平穩、噪音低等現象。電機為Y形三相異步電機，方便擁護更換，正機為剛性連接，使用時無需校正，軸封采用機械密封，泵為便拆式結構，方便更換機械密封。

LG型立式多級離心泵的特點

1、結構緊湊、體積小、占地面積少。

2、更換易損件(機械密封)方便，即“便拆”不需拆電機。

3、裝配無需調整，拆檢維修方便。

4、徑向力、軸向力采用水力平衡，軸承承受相結合。

5、噪聲、振動小，運轉平穩。

6、主要磨損件采用優質耐磨材料制造。

7、可配裝同型號的普通電機。

8、機械密封特殊設計，密封性好，壽命增強。

9、采用熱水型專用機械密封，可抽送熱水。

LG型立式分段式多級離心泵使用溫度80℃以下，流量：5-150m3h 揚程：20-120m轉速2900rmin

LG型立式多級離心泵的結構說明

1、多級泵是立式多級分段式結構，用螺栓把進水段、中段、出水段緊固成一體，多級離心泵每級裝一個葉輪及導葉，其軸向力采用水力平衡，殘余軸向力由一個或一對球軸承承受;

2、軸封采用特殊設計的機械密封，如許拆機械密封時，不需拆下電機，把中間夾殼聯軸器拆開就可取出密封件，具有更換、維修方便的優點

3、多級離心泵的傳動是通過夾殼聯軸器有立式電動機驅動，從電機端看，泵為順時針?lè )较蛐D;

4、多級離心泵的吸入口在下方，出水口在上方，其相對位置可根據用戶的要求選擇0°、90°、180°、270°之一進行裝配出廠。一般泵180°出廠。

5、裝配無需調整，拆裝方便;

6、電機可配標準Y系列普通型號。

LG型立式多級離心泵的工作條件

1、多級離心泵可輸送清水或物理化學性質類似與清水的無腐蝕性介質，其固體不溶物體積不超過單位體積的0.1%,如介質帶有細小顆粒的請在訂貨時予以說明;

2、介質溫度：-15℃—+120 ℃

3、大系統工作壓力不大于2.5MPa;

4、周?chē)h(huán)境的溫度應低與40 ℃，相對濕度低于95%LG型立式多級離心泵

LG型立式多級離心泵的主要用途

LG型立式多級離心泵適用于高層建筑生活用水、高層建筑消防用水、廠礦、企業用水、排水、低壓鍋爐循環用水。介質溫度在0℃~80℃輸送清潔水或物理性質類似于水的液體。

LG型立式多級離心泵的型號義

例如：100LG-B(R)72-206

100-泵的進水口直徑

LG-B-立式多級泵便拆式結構

R-熱水型

72-設計點流量(m3h)

20-設計點

6-泵級數

LG型立式多級離心泵的結構說明

LG型立式多級離心泵為立式結構，其吸入口位于泵座上，吐出口位于后段上，呈180°水平方向布置，根據需要，吸入口和吐出口也可以呈0°、90°、270°布置，可根據揚程的需要選擇水泵的級數。LG型立式多級離心泵的主要零件有：泵座、中段、后段、葉輪、導葉套、導葉、后導葉、支座、電機座、軸、軸承、軸套、密封環、平衡鼓、平衡鼓套等。(25LG、32LG和40LG三種泵沒有平衡鼓和平衡鼓套，而設有水封環，裝在填料腔的底部)?！”米?、中段、后段、葉輪、導葉套、導葉、后導葉、支座、電機座、軸套乙、密封環均為鑄鐵制成。LG型立式多級離心泵軸為優質合金結構鋼制成，中間有葉輪、軸套乙、平衡鼓、用鍵和小圓螺母固定在軸上組成轉子部件，軸的下端裝有軸套甲與滑動軸套相配合，軸的上端裝有兩個角接觸球軸承，借以支承轉子部件，泵軸的上端與電機軸的下端通過爪型聯軸器聯接。密封裝置采用軟填料密封和機械密封。在采用軟填料密封時，與之相摩擦的軸套丙為優質碳素鋼制成，并經淬火處理，以增加面磨性。

葉輪為鑄鐵制成，由于葉輪前后受壓不等，必然存在軸向力，此軸向力絕大部分由平衡鼓來承擔。(25LG、32LG和40LG則由水封環組成平衡管路承擔)，其余小部分殘余軸向力由軸上端的兩個角接觸球軸承來承受，由平衡鼓和平衡鼓套組成的平衡裝置，磨損后可以更換。在泵座、中段上分別裝有密封環和口環、用以減少高壓水漏回進水部分，密封環磨損后可更換。泵上端的角接觸球軸承用鈣基黃油潤滑，下端的滑動軸承(軸瓦)以泵輸送的液體潤滑，泵的旋轉方向，從電機端看為逆時針?lè )较蜣D動。

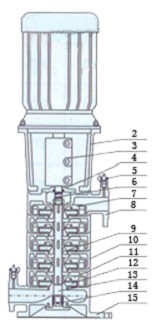

LG型立式多級離心泵的結構示意圖

序號	名稱	材料或型號	序號	名稱	材料或型號
1	電機	Y系列（V5）4極	9	軸套	Q235
2	電機架	HT200	10	中段	HT200
3	聯 軸器	HT200	11	導葉	HT200
4	機封壓蓋	HT200	12	葉輪	HT200
5	放氣閥	銅合金	13	軸	45或2Cr13
6	機械密封	120A	14	軸承	錫青銅
7	末導葉	HT200	15	進 水段	HT200
8	出水段	HT200

LG型立式多級離心泵的性能參數

多級泵型號	流　量	揚　程	轉　速	功　率(kW)		效　率	必　需	葉輪外徑
多級泵型號	(m3/h)	(m)	(r/min)	軸功率	電機功率	(%)	汽蝕余量	(mm)
25LG3-10×2	3	20	2900	0.39	0.75	42	2	98
25LG3-10×3	3	30	2900	0.58	1.1	42	2	98
25LG3-10×4	3	40	2900	0.78	1.5	42	2	98
25LG3-10×5	3	50	2900	0.97	1.5	42	2	98
25LG3-10×6	3	60	2900	1.17	2.2	42	2	98
25LG3-10×7	3	70	2900	1.36	2.2	42	2	98
25LG3-10×8	3	80	2900	1.56	2.2	42	2	98
25LG3-10×9	3	90	2900	1.75	2.2	42	2	98
25LG3-10×10	3	100	2900	1.95	3	42	2	98
25LG3-10×11	3	110	2900	2.14	3	42	2	98
25LG3-10×12	3	120	2900	2.33	4	42	2	98
25LG3-10×13	3	130	2900	2.53	4	42	2	98
25LG3-10×14	3	140	2900	2.72	4	42	2	98
25LG3-10×15	3	150	2900	2.92	4	42	2	98
32LG6.5-15×2	6.5	30	2900	1	1.5	53	2.4	116
32LG6.5-15×3	6.5	45	2900	1.5	2.2	53	2.4	116
32LG6.5-15×4	6.5	60	2900	2	3	53	2.4	116
32LG6.5-15×5	6.5	75	2900	2.5	4	53	2.4	116
32LG6.5-15×6	6.5	90	2900	3	4	53	2.4	116
32LG6.5-15×7	6.5	105	2900	3.5	5.5	53	2.4	116
32LG6.5-15×8	6.5	120	2900	4	5.5	53	2.4	116
40LG12-15×2	12	30	2900	1.63	2.2	60	2.9	120
40LG12-15×3	12	45	2900	2.45	3	60	2.9	120
40LG12-15×4	12	60	2900	3.27	4	60	2.9	120
40LG12-15×5	12	75	2900	4.08	5.5	60	2.9	120

40LG12-15×6	12	90	2900	4.9	5.5	60	2.9	120
40LG12-15×7	12	105	2900	5.72	7.5	60	2.9	120
40LG12-15×8	12	120	2900	6.54	7.5	60	2.9	120
50LG24-20×2	24	40	2950	3.79	5.5	69	3.15	134
50LG24-20×3	24	60	2950	5.68	7.5	69	3.15	134
50LG24-20×4	24	80	2950	7.58	11	69	3.15	134
50LG24-20×5	24	100	2950	9.47	11	69	3.15	134
50LG24-20×6	24	120	2950	11.37	15	69	3.15	134
65LG36-20×2	36	40	2950	5.41	7.5	72.5	3.4	136
65LG36-20×3	36	60	2950	8.11	11	72.5	3.4	136
65LG36-20×4	36	80	2950	10.82	15	72.5	3.4	136
65LG36-20×5	36	100	2950	13.52	18.5	72.5	3.4	136
65LG36-20×6	36	120	2950	16.23	22	72.5	3.4	136
80LG50-20×2	50	40	2950	7.26	11	75	3.8	135
80LG50-20×3	50	60	2950	10.89	15	75	3.8	135
80LG50-20×4	50	80	2950	14.52	18.5	75	3.8	135
80LG50-20×5	50	100	2950	18.16	22	75	3.8	135
80LG50-20×6	50	120	2950	21.78	30	75	3.8	135
