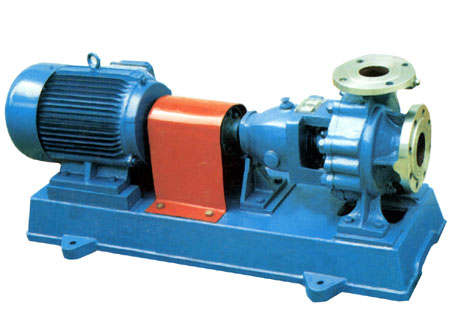

IS型單級清水離心泵

IS型單級清水離心泵是全國聯合設計的節能泵，它是BA型、B型及其他單級清水離心泵的更新型。優點有：全系列水力性能布局合理，用戶選擇范圍寬，檢修方便；效率和吸程達到國際平均先進水平。

全國咨詢熱線：

0577-67983721

產品詳細

產品概述

IS型單級單吸（軸向吸入）離心泵，是全國聯合設計的節能泵，它是BA型、B型及其他單級清水離心泵的更新型。單級單吸離心泵優點有：全系列水力性能布局合理，用戶選擇范圍寬，檢修方便；效率和吸程達到國際平均先進水平。本型泵適用于工業和城市給水、排水，也可用于農業排灌及供輸送清水或物理化學性質類似于清水的其他液體之用，溫度不高80℃。

IS、IR型泵是臥式單級單吸清水離心泵，用于工農業及城市、排水、消防供水等。供吸送清水及物理化學性質類似水不含固體顆粒的液體。它廣泛適用于工農業及城市、排水、消防供水等。IS、IR型泵系根據國際標準IS02858所規定的性能和尺寸設計，其技術標準均向國際標準靠攏，達到國際先進水平。它是我國推廣的節能泵類產品之一。本泵結構簡單，性能可靠，體積小，重量輕，抗汽蝕性能好，電耗低，使用維修方便。IS、IR型泵通用性廣，全系列共140種規格，但只用四種軸；同一規格的軸，軸承，軸封，能互換；全系列泵的懸架也只有四種。泵轉速分為2900和1450轉／分兩種。性能如下： 2900轉／分 1450轉／分大流量： 240米3／分400米3／分高總揚程： 125米 55米高轉速： 3500轉／分(用于60調波電源時，葉輪直徑有所減少)高工作溫度：80℃允許吸入管路壓力0.3MPa，泵的高使用壓力1.6MPa。

產品特點

1、IS型單級單吸離心泵根據國際標準ISO2858所規定的性能和尺寸設計的，主要由泵體、泵蓋、葉輪、軸、密封環、軸套及懸架軸承不見等組成。

2、IS型單級單吸離心泵的泵體和泵蓋部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部分進行檢修。

3、泵的殼體（即泵體和泵蓋）構成泵的工作室。葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支撐著泵的轉子部分，滾動軸承受泵的徑向力和軸向力。

4、為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。

5、泵的軸向密封環是由填料壓蓋，填料環和填料等組成，以防止進氣或大量漏水。泵的葉輪如有平衡，則裝有軟填料的空腔與葉輪吸入口相通，如葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔，將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。

6、為避免軸磨損，在軸通過填料腔的部位裝有軸套保護。軸套與軸之間準有O型密封圈，以防止沿著配合表面進氣或漏水。

7、泵的傳動方式是通過加長彈性聯軸器與電動機聯接的，泵的旋轉方向，從驅動端看，為順時針?lè )较蛐D。

型號意義

例如：IS80-65-160A

IS- 單級單吸清水離心泵

80-吸入口直徑

65-排出口直徑

160-葉輪名義直徑

A-葉輪切割標記

性能參數

型號	額定流量(t/h)	額定揚程	轉速(r/min)	功率	吐出錐管口徑
IS50-32-125	12.5	20	2900	2.2	50
IS50-32-125	6.3	5	1450	0.55	50
IS50-32-125A	11.2	16	2900	1.5	50
IS50-32-125A	5.6	4	1450	0.55	50
IS50-32-160	12.5	32	2900	3	50
IS50-32-160	6.3	8	1450	0.55	50
IS50-32-160A	11.7	28	2900	2.2	50
IS50-32-160A	5.9	7	1450	0.55	50
IS50-32-160B	10	23	2900	1.5	50
IS50-32-160B	5.4	6	1450	0.55	50
IS50-32-200	12.5	50	2900	5.5	50
IS50-32-200	6.3	12.5	1450	0.75	50
IS50-32-200A	11.7	44	2900	4	50
IS50-32-200A	5.9	11	1450	0.55	50
IS50-32-200B	10.8	37.5	2900	3	50
IS50-32-200B	5.4	9.5	1450	0.55	50
IS50-32-250	12.5	80	2900	11	50
IS50-32-250	6.3	20	1450	1.5	50
IS50-32-250A	11.7	70	2900	7.5	50
IS50-32-250A	5.9	17.5	1450	1.1	50
IS50-32-250B	10	60	2900	5.5	50
IS50-32-250B	5.4	15	1450	0.75	50
IS65-50-125	25	20	2900	3	65
IS65-50-125	12.5	5	1450	0.55	65
IS65-50-125A	22.4	16	2900	2.2	65
IS65-50-125A	11.2	4	1450	0.55	65
IS65-50-125B	21	13.5	2900	1.5	65
IS65-50-160	25	32	2900	5.5	65
IS65-50-160	12.5	8	1450	0.75	65
IS65-50-160A	23.4	28	2900	4	65
IS65-50-160A	11.7	7	1450	0.55	65
IS65-50-160B	21.7	24	2900	3	65
IS65-50-160B	10.8	6	1450	0.55	65
IS65-40-200	25	50	2900	7.5	65
IS65-40-200	12.5	12.5	1450	1.1	65
IS65-40-200A	23.4	44	2900	5.5	65
IS65-40-200A	11.7	11	1450	0.75	65
IS65-40-200B	21	35.3	2900	4	65
IS65-40-200B	10.5	8.6	1450	0.55	65
IS65-40-250	25	82	2900	15	65
IS65-40-250	12.5	20	1450	2.2	65
IS65-40-250A	23.5	70	2900	11	65
IS65-40-250A	11.7	17.5	1450	1.5	65
IS65-40-250B	21	56	2900	7.5	65
IS65-40-250B	10	14	1450	1.1	65
IS65-40-315	25	125	2900	30	65
IS65-40-315	12.5	32	1450	4	65
IS65-40-315A	23.9	114	2900	22	65
IS65-40-315A	11.7	28.5	1450	3	65
IS65-40-315B	22.7	103	2900	18.5	65
IS65-40-315B	10.8	24	1450	2.2	65
IS65-40-315C	20	92	2900	15	65
IS65-40-315C	10	22.5	1450	2.2	65
IS80-65-125	50	20	2900	5.5	80
IS80-65-125	25	5	1450	0.75	80
IS80-65-125A	44.7	16	2900	4	80
IS80-65-125A	22.4	4	1450	0.55	80
IS80-65-125B	43.4	14.6	2900	3	80
IS80-65-160	50	32	2900	7.5	80
IS80-65-160	25	8	1450	1.5	80
IS80-65-160A	45	27	2900	5.5	80
IS80-65-160A	23.4	7	1450	1.1	80
IS80-65-160B	40	22	2900	4	80
IS80-65-160B	21.7	6	1450	0.75	80
IS80-50-200	50	50	2900	15	80
IS80-50-200	25	12.5	1450	2.2	80
IS80-50-200A	46.8	44	2900	11	80
IS80-50-200A	23.4	11	1450	1.5	80
IS80-50-200B	41.5	38	2900	7.5	80
IS80-50-200B	20.5	9.5	1450	1.1	80
IS80-50-250	50	80	2900	22	80
IS80-50-250	25	20	1450	3	80
IS80-50-250A	46.8	70	2900	18.5	80
IS80-50-250A	23.4	17.5	1450	2.2	80
IS80-50-250B	43.3	60	2900	15	80
IS80-50-250B	20	15	1450	1.5	80
IS80-50-315	50	125	2900	37	80
IS80-50-315	25	32	1450	5.5	80
IS80-50-315A	47.7	114	2900	37	80
IS80-50-315A	23.8	28.5	1450	5.5	80
IS80-50-315B	45.4	103	2900	30	80
IS80-50-315B	22.7	25.8	1450	4	80
IS80-50-315C	40	89	2900	22	80
IS80-50-315C	20	23	1450	3	80
IS100-80-125	100	20	2900	11	100
IS100-80-125	50	5	1450	1.5	100
IS100-80-125A	89.4	16	2900	7.5	100
IS100-80-125A	44.7	4	1450	1.1	100
IS100-80-160	100	32	2900	15	100
IS100-80-160	50	8	1450	2.2	100
IS100-80-160A	93.5	28	2900	11	100
IS100-80-160A	46.8	7	1450	1.5	100
IS100-80-160B	83	22	2900	7.5	100
IS100-80-160B	41	5.3	1450	1.1	100
IS100-65-200	100	50	2900	22	100
IS100-65-200	50	12.5	1450	4	100
IS100-65-200A	93.5	44	2900	18.5	100
IS100-65-200A	46.8	11	1450	3	100
IS100-65-200B	86.6	38	2900	15	100
IS100-65-200B	43.3	9.5	1450	2.2	100
IS100-65-250	100	80	2900	37	100
IS100-65-250	50	20	1450	5.5	100
IS100-65-250A	93.5	70	2900	30	100
IS100-65-250A	46	17.5	1450	4	100
IS100-65-250B	79	60	2900	22	100
IS100-65-250B	41	15	1450	3	100
IS100-65-315	100	125	2900	75	100
IS100-65-315	50	32	1450	11	100
IS100-65-315A	94	109	2900	55	100
IS100-65-315A	47	27.9	1450	7.5	100
IS100-65-315B	87.4	95.7	2900	45	100
IS100-65-315B	43.7	24.5	1450	7.5	100
IS100-65-315C	81	82	2900	37	100
IS100-65-315C	40.5	21	1450	5.5	100
IS125-100-200	200	50	2900	45	125
IS125-100-200	100	12.5	1450	7.5	125
IS125-100-200A	187	44	2900	37	125
IS125-100-200A	93.5	11	1450	5.5	125
IS125-100-200B	158	35	2900	22	125
IS125-100-200B	86.5	9.5	1450	4	125
IS125-100-250	200	80	2900	75	125
IS125-100-250	100	20	1450	11	125
IS125-100-250A	187	70	2900	55	125
IS125-100-250A	93.5	17.5	1450	7.5	125
IS125-100-250B	173	60	2900	45	125
IS125-100-250B	86.5	15	1450	5.5	125
IS125-100-250C	160	49	2900	37	125
IS125-100-315	200	125	2900	110	125
IS125-100-315	100	32	1450	15	125
IS125-100-315A	191	114	2900	110	125
IS125-100-315A	95.5	28.5	1450	15	125
IS125-100-315B	181.6	103	2900	90	125
IS125-100-315B	90	25.8	1450	11	125
IS125-100-315C	171.6	92	2900	75	125
IS125-100-315C	85.8	23	1450	11	125
IS125-100-400	100	50	1450	30	125
IS125-100-400A	93.5	44	1450	22	125
IS125-100-400B	86.5	38	1450	18.5	125
IS150-125-250	200	20	1450	18.5	150
IS150-125-250A	187	17.5	1450	15	150
IS150-125-250B	173	15	1450	11	150
IS150-125-315	200	32	1450	30	150
IS150-125-315A	187	28	1450	22	150
IS150-125-315B	173	24	1450	18.5	150
IS150-125-400	200	50	1450	45	150
IS150-125-400A	187	44	1450	37	150
IS150-125-400B	173	38	1450	30	150
IS200-150-250	400	20	1450	37	200
IS200-150-250A	374	17.5	1450	30	200
IS200-150-250B	346	15	1450	22	200
IS200-150-315	400	32	1450	55	200
IS200-150-315A	374	28	1450	45	200
IS200-150-315B	346	24	1450	37	200
IS200-150-400	400	50	1450	90	200
IS200-150-400A	374	44	1450	75	200
IS200-150-400B	346	38	1450	55	200
IS200-150-400C	324	30.8	1450	45	200
