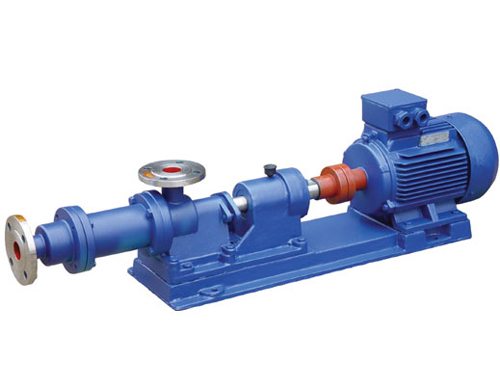

I-1B型不銹鋼單螺桿濃漿泵
I-1B系列不銹鋼濃漿泵是單螺桿式容積回轉泵,該泵利用偏心單螺旋的螺桿在雙螺旋襯套內的轉動,使?jié)鉂{液沿螺旋槽由吸入口推移至排出口,實現泵的輸送功能。
全國咨詢熱線:
0577-67983721
- 產品詳細
I-1B型不銹鋼單螺桿濃漿泵概述
I-1B系列不銹鋼濃漿泵是單螺桿式容積回轉泵,該泵利用偏心單螺旋的螺桿在雙螺旋襯套內的轉動,使?jié)鉂{液沿螺旋槽由吸入口推移至排出口,實現泵的輸送功能。不銹鋼濃漿泵的傳動件和接觸漿液的泵殼均由不銹鋼制造,可用于食品、制藥及腐蝕性漿液的輸送。 橡膠襯套有一般耐磨橡膠,食品用橡膠和耐油橡膠供選擇。 傳動方式有電機與泵軸直接傳動,電機經減速機與泵直接傳動和電機經三角皮帶輪與泵軸傳動供等方式。 配用電動機有一般封閉式、防爆式和電磁調速式電機
1、可輸送高濃度高粘度<10000PaS及含有顆粒的懸浮漿液。
2、自吸能力強,不用裝底閥可直接抽吸液體。
3、排出壓力與轉速無關,低流量也可保持高的排出壓力。
4、流量與轉速成正比,通過變速機構或調速電機可實現流量調節。
5、輸送液流穩定、無過流、脈動及攪拌、剪切漿液現象。
6、泵可逆轉,液體流向由泵的旋轉方向來改變,適用于管道需反正向沖洗的場合。
7、運轉平穩、振動、噪聲小。
8、結構簡單、拆裝維修方便。
本不銹鋼濃漿泵廣泛就應用于化工、制藥、釀造、造紙、食品等單位。
I-1BB型:殼體鑄件,傳動件(主軸、螺桿和繞軸)為2Cr13不銹鋼制造,適用于一般中性濃漿液輸送,一般微酸、堿漿液輸送。
I-1BF型:傳動件和接觸漿液的泵殼均由不銹鋼制造,適用于食品、制藥、及腐蝕性漿液的輸送。
橡膠襯套有一般耐磨橡膠、食品用橡膠和耐油橡膠供用戶選擇。
傳動方式有電機與泵軸直接傳動,電機經減速機與泵直接傳動和電機經三角皮帶輪與泵軸傳動式。
配用電動機有一般封閉式,防爆式和電磁調速式電機并配無級變速機,齒輪減速機供用戶選購。
I-1B型不銹鋼單螺桿濃漿泵應用范圍
本系列不銹鋼濃漿泵接觸物的零件均選用優質不銹鋼.螺桿襯套用中硬度橡膠制作,因而本泵適用于食品加工行業和制藥、化工等行業使用。例如
1 制糖廠的糖蜜、糖汁、庶渣、甜菜渣的輸送;
2,罐頭廠的、食品廠的奶粉、淀粉、蜂蜜、咖啡、牛奶、奶油、食用油、各種維生素液、麥芽糖、蕃茄醬果醬、蛋黃醬 、冰淇淋等的裝料和輸送;
3,釀造酒廠的酒類飲料、香料、發酵液的投料配料.壓濾機裝料糧食廢渣的輸送;
4,魚類加工廠的魚肝油、魚油、魚松、魚渣的輸送;
5,果品加工廠糖汁、果汁的輸送、柑桔、水果的搗爛.墳料機的加料等:
6,糧油加工廠的食油、大米及玉米淀粉等的裝填料及輔送;
7,肉類加工廠、屠宰物;油脂、肉油揮取、裝箱、廢液的輸送;
8,制藥廠:各種維生素液、藥液、乳劑的加料運輸.懸浮液、鹽水、鹽污泥、藥渣等輸送;
9,化學工業:酸、堿液的輸送,各種懸浮液、油脂、膠液、各種化學染料、油漆、各種粘合劑、軟膏、漿料的投料、配料和輸送,尤其是一般離心泵無法輸送的各種高粘度物料、或帶固體顆粒和物料本泵都能輸送;
10.印刷油墨的配料輸送;
11.造紙廠的紙漿、墨液的輸送;
12.石油化工廠的油類產品,油脂、廢液污泥的輸送;
13.乙炔站電石污泥的輸送;
14.建筑行業鏑送灰漿、石灰乳、砂漿、水泥漿等;
15.可用著并泵抽水、飼料加工過程中的輸送及裝投類;
16.廣泛用于工業和生活的污水、污泥處理,污水中通常含有許多懸浮物有一定腐蝕性和粘度,往往含有固體顆粒,固而使用濃漿泵輸送是臺適的;
17.用于原子能發射站的污染水、污染液和其它物料的輸送;
18.礦井排污水、污泥。
此外在鋼鐵工業、造船工業、陶瓷工業、制革工業水廠都能使用。
I-1B型不銹鋼單螺桿濃漿泵性能參數
流量:1.5-38m3/h;
揚程:30-80m;
功率:1.1-15kw;
轉速:960r/min;
溫度:0-100℃;
口徑:25-150mm。
I-1B型不銹鋼單螺桿濃漿泵性能參數
型 號 |
理論流量 |
流量 |
揚程 |
吸程 |
進出口徑 |
轉速 |
配用電機 |
工作壓力 |
老型I-1B1寸 |
1.8 |
1.1 |
30 |
2 |
25 |
960 |
2.2 |
3 |
I-1B1寸 |
2.39 |
1.5 |
50 |
2 |
25 |
960 |
1.1 |
5 |
老型I-1B1.5寸 |
4.8 |
3 |
80 |
2 |
40 |
960 |
3 |
8 |
I-1B1.5寸 |
5.2 |
3.2 |
80 |
3 |
40 |
960 |
2.2 |
8 |
I-1B2寸 |
8.85 |
5.6 |
80 |
3 |
50 |
960 |
3 |
8 |
I-1B2.5寸 |
10.6 |
6.5 |
60 |
3 |
65 |
960 |
3 |
6 |
老型I-1B3寸 |
15 |
10 |
60 |
3 |
75 |
960 |
7.5 |
6 |
I-1B3寸 |
18.1 |
12 |
60 |
3 |
75 |
960 |
5.5 |
6 |
I-1B4寸 |
24 |
16 |
60 |
3 |
100 |
960 |
7.5 |
6 |
I-1B5寸 |
36 |
25 |
60 |
3 |
125 |
960 |
11 |
6 |
老型I-1B5寸 |
27 |
19 |
60 |
3 |
125 |
960 |
11 |
6 |
I-1B6寸 |
38 |
30 |
60 |
3 |
150 |
960 |
15 |
6 |
