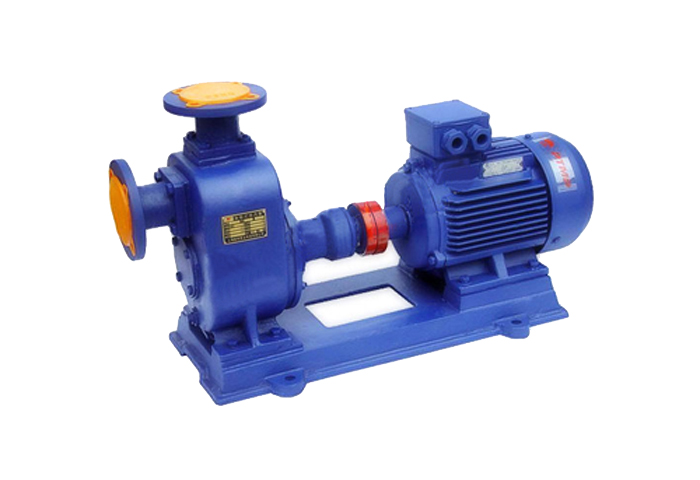

ZW型系列無堵塞自吸式排污泵

ZW型無堵塞自吸排污泵集自吸和無堵塞排污于一身，既可象一般清水自吸泵那樣不需按底閥，不需引灌水、又可抽吸含有大顆粒固體塊、長纖維的污物、沉淀物廢礦雜質、糞便處理及一切工程污水物，完全減輕工人的勞動強度，而且使用、移動、安裝方便、極少維修、性能穩定。

全國咨詢熱線：

0577-67983721

立即采購

產品詳細

一、ZW型無堵塞自吸式排污泵產品概述：

ZW型無堵塞自吸式排污泵集自吸和無堵塞排污于一身，既可象一般清水自吸泵那樣不需按底閥，不需引灌水、又可抽吸含有大顆粒固體塊、長纖維的污物、沉淀物廢礦雜質、糞便處理及一切工程污水物，完全減輕工人的勞動強度，而且使用、移動、安裝方便、極少維修、性能穩定。

二、ZW型系列無堵塞自吸式排污泵使用范圍：

①環境溫度≤45℃，介質溫度≤60℃。

②介質PH值鑄鐵泵為6～9，不銹鋼泵為1～14。

③通過顆粒大直徑為泵口徑的60%，纖維長度為口徑的5倍。

④介質中雜質總重量不超過介質總重量的15%，介質比重不超過1240千克/立方米。

三、ZW型系列無堵塞自吸式排污泵結構及工作原理

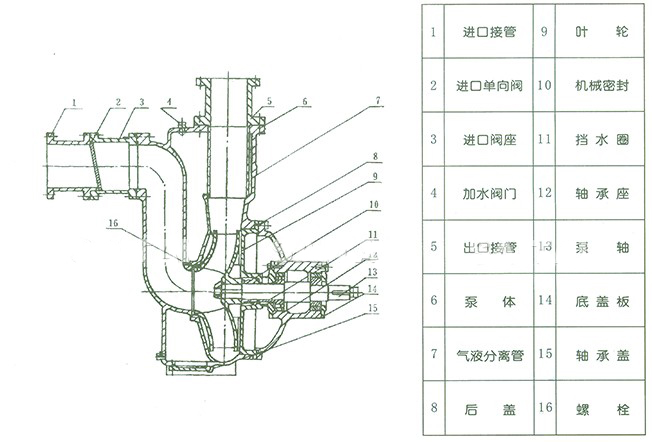

ZW型無堵塞自吸式排污泵主要由泵體、葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、進、排接管等組成。泵的結構見圖。泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向回流外混式系統。泵停止工作后，泵內腔已儲有一定容積的液體。當泵起動時，泵內的儲液在葉輪的作用下，夾帶著空氣被向上拋出，液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。

四、ZW無堵塞自吸式排污泵型號參數：

型號	口徑		流量	揚程	功率	吸程	轉速
型號	進口	出口	(m3/h)	(m)	(KW)	(m)	(r/min)
ZW25-8-15	25	25	8	15	1.5	5.5	2900
ZW25-8-30	25	25	8	30	3	5.5	2900
ZW32-5-20	32	32	5	20	2.2	5.5	2900
ZW32-10-20	32	32	10	20	2.2	5.5	2900
ZW32-9-30	32	32	9	30	3	5.5	2900
ZW40-10-20	40	40	10	20	2.2	5.5	2900
ZW40-20-15	40	40	20	15	2.2	5.5	2900
ZW40-15-30	40	40	15	30	3	5.5	2900
ZW50-10-20	50	50	10	20	2.2	5.5	2900
ZW50-20-12	50	50	20	12	2.2	5.5	2900
ZW50-15-30	50	50	15	30	3	5.5	2900
ZW50-18-20	50	50	18	20	3	5.5	2900
ZW50-20-35	50	50	20	35	5.5	5.5	2900
ZW50-25-30	50	50	25	30	5.5	5.5	2900
ZW50-20-40	50	50	20	40	7.5	5.5	2900
ZW50-20-50	50	50	20	50	11	5.5	2900
ZW65-30-18	65	65	30	18	4	5.5	2900
ZW65-30-18	65	65	30	18	4	5.5	1450
ZW65-25-30	65	65	25	30	5.5	5.5	2900
ZW65-25-40	65	65	25	40	7.5	5.5	2900
ZW65-40-25	65	65	40	25	7.5	5.5	1450
ZW65-50-30	65	65	50	30	7.5	5.5	2900
ZW65-65-25	65	65	65	25	7.5	5.5	2900
ZW65-25-50	65	65	25	50	11	5.5	2900
ZW80-40-16	80	65	40	16	4	5.0	2900
ZW80-40-16	80	65	40	16	4	5.0	1450
ZW80-50-20	80	65	50	20	5.5	5.0	1450
ZW80-40-25	80	65	40	25	7.5	5.5	1450
ZW80-25-40	80	65	25	40	7.5	5.5	2900
ZW80-65-25	80	65	65	25	7.5	5.5	2900
ZW80-80-20	80	65	80	35	7.5	5.5	1450
ZW80-80-35	80	65	80	35	15	5.5	2900
ZW80-40-50	80	65	40	50	18.5	5.5	1450
ZW80-50-60	80	65	50	60	22	5.0	2900
ZW100-100-15	100	80	100	15	7.5	5.5	1450
ZW100-80-20	100	80	80	20	7.5	5.5	1450
ZW100-100-20	100	80	100	20	11	5.5	1450
ZW100-100-30	100	80	100	30	22	5.5	1450
ZW100-80-45	100	80	80	45	30	5.5	2900
ZW100-80-60	100	80	80	60	37	5.5	2900
ZW100-80-80	100	80	80	80	45	5.5	2900
ZW125-120-20	125	125	120	20	15	5.5	1450
ZW150-180-14	150	125	180	14	15	5.5	1450
ZW150-150-20	150	125	150	20	15	5.5	1450
ZW150-200-15	150	125	200	15	18.5	5.5	1450
ZW150-200-20	150	125	200	20	22	5.5	1450
ZW150-180-20	150	125	180	20	22	5.0	1450
ZW150-160-30	150	125	160	30	30	5.0	1450
ZW150-180-30	150	125	180	30	37	5.0	1450
ZW150-180-38	150	125	180	38	55	5.5	1450
ZW150-150-45	150	125	150	45	55	5.5	1450
ZW200-280-14	200	150	280	14	22	5.0	1450
ZW200-280-20	200	150	280	20	37	5.0	1450
ZW200-300-25	200	150	300	25	45	5.0	1450
ZW200-280-28	200	150	280	28	55	5.2	1450
ZW250-420-20	250	200	420	20	55	4.5	1450
ZW300-800-14	300	250	800	14	55	4.5	1450

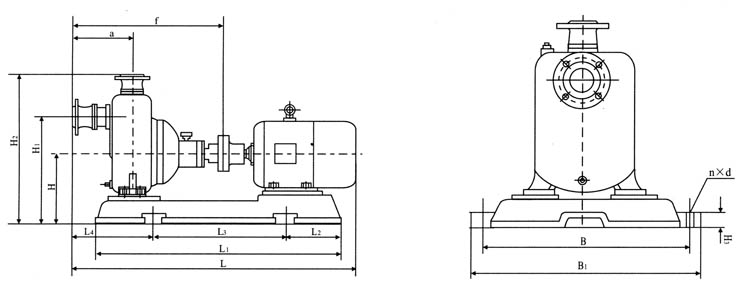

五、ZW型系列無堵塞自吸式排污泵安裝尺寸

型號	L	L1	L2	L3	L4	A	F	B1	B2	H	Hl	H2	n3	n-d
25-8-15	800	640	115	400	220	210	450	250	300	190	310	500	24	4-φl6
32-5-20	800	640	115	400	220	210	450	250	300	190	310	500	24	4-φl6
32-10-20	800	640	115	400	220	210	450	250	300	190	310	500	24	4-φl6
32-9-30	890	740	140	445	230	220	510	310	360	205	345	540	24	4-φl6
40-10-20	800	640	115	400	220	210	450	250	300	190	3lO	500	24	4-φl6
40-20-5	800	640	115	400	220	210	450	250	300	190	310	500	24	4-φl6
40-15-30	890	740	140	445	230	220	510	310	360	205	345	540	24	4-φl6
50-10-20	800	640	115	400	220	210	450	250	300	190	310	500	24	4-φl6
50-20-12	800	640	115	400	220	210	450	250	300	190	310	500	24	4-φl6
50-15-30	890	740	140	445	230	220	510	310	360	205	345	540	24	4-φl6
50-20-35	1130	840	135	570	315	350	650	350	410	240	430	630	25	4-φl8
65-30-18	1120	770	125	520	370	390	720	350	410	250	445	705	25	4-φl8
65-25-30	1130	840	135	570	315	360	660	350	410	240	430	640	25	4-φl8
65-25-40	1130	840	135	570	315	360	660	350	410	240	430	640	25	4-φl8
65-40-25	1130	840	135	570	315	360	660	350	410	240	430	640	25	4-φl8
65-65-25	1190	840	135	570	380	390	720	350	410	255	465	705	25	4-φl8
80-40-16	1120	770	125	520	370	390	720	350	410	250	445	705	25	4-φl8
80-40-25	1190	840	135	570	380	390	720	350	410	255	465	705	25	4-φl8
80-25-40	1190	840	135	570	380	390	720	350	410	255	465	705	25	4-φl8
80-65-25	1190	840	135	570	380	390	720	350	410	255	465	705	25	4-φl8
80m80-35	1325	1050	170	705	350	390	720	450	500	270	465	725	25	4-φ23
80-40-50	1370	1050	170	705	350	390	720	450	500	270	465	725	25	4-φ23
80-50-60	1390	1050	170	705	350	390	720	450	500	270	465	725	25	4-φ23
100-80-20	1350	1010	170	630	450	430	825	430	480	300	580	820	28	4-φ18
100-100-15	1350	1010	170	630	450	430	825	430	480	300	580	820	28	4-φ18
100-100-20	1420	1035	200	630	450	430	825	450	500	300	580	820	25	4-φ23
100-100-30	1520	1050	170	705	450	430	825	450	500	300	580	820	25	4-φ23
100-80-45	1620	1180	210	785	450	430	825	500	550	325	600	840	28	4-φ23
100-80-60	1620	1180	210	785	450	430	825	500	550	325	600	840	28	4-φ23
100-80-80	1670	1250	210	785	450	430	825	500	550	325	600	840	28	4-φ23
125-120-20	1650	1260	255	750	610	560	990	450	500	325	625	910	30	4-φ23
150-180-14	1650	1260	255	750	610	560	990	450	500	325	625	910	30	4-φ23
150-180-20	1710	1260	255	750	610	560	990	450	500	325	625	910	30	4-φ23
150-180-30	1820	1350	275	800	630	560	990	520	565	350	650	930	30	4-φ23
150-180-38	1930	1450	300	850	655	560	990	580	660	350	650	930	30	4-φ23
200-280-14	1920	1440	300	840	800	720	1205	520	565	365	680	1030	30	4-φ23
200-280-20	2035	1440	300	840	800	720	1205	520	565	365	680	1030	30	4-φ23
200-300-25	2060	1440	300	840	800	720	1205	520	565	365	680	1030	30	4-φ23
200-280-28	2145	1540	300	940	800	720	1205	580	660	385	700	1050	30	4-φ23
250-420-20	2180	1600	300	1000	800	800	1330	610	680	430	800	1200	30	4-φ23
300-800-14	2580	1880	300	1280	800	1030	1500	610	680	530	900	1350	30	4-φ23

型號	吸人口法蘭尺寸							排出口法蘭尺寸
型號	DN1	D1	Dxx	d1	b1	f1	n1×d01	DN2	D2	D22	d2	b2	f2	n1×d02
25-8-15	25	100	75	60	14	2	4×φ14	25	100	75	60	14	2	4×φ14
32-5-20	32	120	90	70	14	2	4×φ14	32	120	90	70	14	2	4×φ14
32-10-20	32	120	90	70	14	2	4×φ14	32	120	90	70	14	2	4×φ14
32-9-30	32	120	90	70	14	2	4×φ14	32	120	90	70	14	2	4×φ14
40-10-20	40	130	100	80	14	2	4×φ14	32	120	90	70	14	2	4×φ14
40-20-15	40	130	100	80	14	2	4×φ14	32	120	90	70	14	2	4×φ14
40-15-30	40	130	100	80	14	2	4×φ14	32	120	90	70	14	2	4×φ14
50-10-20	50	140	110	90	14	2	4×φ14	40	130	100	80	14	2	4×φ14
50-20-12	50	140	110	90	14	2	4×φ14	40	130	100	80	14	2	4×φ14
50-15-30	50	140	110	90	14	2	4×φ14	40	130	1OO	80	14	2	4×φ14
50-20-35	50	140	110	90	14	2	4×φ14	40	130	100	80	14	2	4Xφ14
65-30-18	65	160	130	110	14	2	4×φ14	65	160	130	11O	14	2	4×φ14
65-25-30	65	160	130	110	14	2	4×φ14	65	160	130	110	14	2	4×φ14
65-25-40	65	160	130	110	14	2	4×φ14	65	160	130	110	14	2	4×φ14
65-40-25	65	160	130	110	14	2	4×φ14	65	160	130	110	14	2	4×φ14
65-65-25	65	160	130	110	14	2	4×φ14	65	160	130	11O	14	2	4×φ14
80-40-16	80	190	150	125	15	2	4×φ18	65	160	130	110	14	2	4×φ14
80-40-25	80	190	150	125	15	2	4×φ18	65	160	130	11O	14	2	4×φ14
80-25-40	80	190	150	125	15	2	4×φ18	65	160	130	110	14	2	4×φ14
80-65--25	80	190	150	125	15	2	4×φ18	65	160	130	110	14	2	4×φ14
80-80-35	80	190	150	125	15	2	4×φ18	65	160	130	110	14	2	4×φ14
80-40-50	80	190	150	125	15	2	4×φ18	65	160	130	110	14	2	4×φ14
80-50-60	80	190	150	125	15	2	4×φ18	65	160	130	110	14	2	4×φ14
100-80-20	100	210	170	145	15	3	4×φ18	80	190	150	125	15	2	4×φ18
100-100-15	100	210	170	145	15	3	4×φ18	80	190	150	125	15	2	4×φ18
100-100-20	100	210	170	145	15	3	4×φ18	80	190	150	125	15	2	4×φ18
100-100-30	1OO	210	170	145	15	3	4×φ18	80	190	150	125	15	2	4×φ18
100-80-45	100	210	170	145	15	3	4×φ18	80	190	150	125	15	2	4×φ18
100-80-60	100	210	170	145	15	3	4×φ18	80	190	150	125	15	2	4×φ18
100-80-80	100	210	170	145	15	3	4×φ18	80	190	150	125	15	2	4×φ18
125-120-20	125	240	200。	175	20	3	8×φ18	125	240	200	175	20	3	8×φ18
150-180-14	150	t265	225	200	20	3	8×φ18	125	240	200	175	20	3	8×φ18
150-180-20	150	265	225	200	20	3	8×φ18	125	240	200	175	20	3	8×φ18
150-180-30	150	265	225	200	20	3	8×φ18	125	240	200	175	20	3	8×φ18
150-180-38	150	265	225	200	20	3	8×φ18	125	240	200	175	20	3	8×φ18
200-280-14	200	320	280	255	22	3	8×φ18	150	265	225	200	20	3	8×φ18
200-280-20	200	320	280	255	22	3	8×φ18	150	265	225	200	20	3	8×φ18
200-300-25	200	320	280	255	22	3	8×φ18	150	265	225	200	20	3	8×φ18
200-280-28	200	320	280	255	22	3	8×φ18	150	265	225	200	20	3	8×φ18
250-420-20	250	375	335	310	24	3	12×φ18	200	320	280	255	22	3	8×φ18
300-800-14	300	375	395	362	24	4	12×φ18	250	375	335	310	24	3	12×φ18
