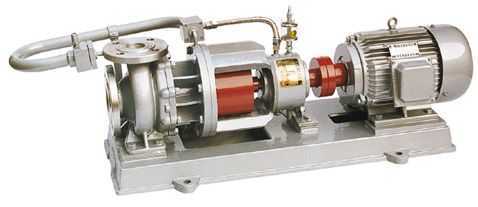

MT-HTP型耐腐蝕高溫磁力泵
MT-HTP系列磁力泵,其過流部件材質以Ⅱ,類和Ⅲ類金屬材質為主,適用于輸送液體的吸入壓力必須大于其汽化壓力0.1MPa, 大出口壓力4.0MPa,溫度不超過350℃，密度不大于1600kg/m3,粘度不大于30×10-6m2/S的不含鐵磁性質顆粒和纖維的液體。
全國咨詢熱線：
0577-67983721
- 產品詳細
MT-HTP高溫磁力泵主要特點是利用磁傳動器的外磁鋼旋轉時，磁力線穿過間隙和隔離套，作用于內磁鋼上，使泵軸與電動機同步旋轉，無接觸地傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封，因而杜絕了石油化工行業中免不了的跑、冒、滴、漏現象，完全無泄漏。此種類型的泵適用于輸送有毒、有害、易燃、易爆和貴重液體介質，是創建無泄漏、無污染文明車間、文明工廠的理想用泵。
MT-HTP型高溫磁力泵適用范圍
MT-HTP磁力泵適用于石油、化工、制藥、電鍍、環保、食品、影視洗印、水處理、國防等行業。是輸送易燃、易爆、易揮發、有毒、貴重和各種腐蝕性液體的理想設備。
MT-HTP型高溫磁力泵工作條件
MT-HTP系列高溫磁力泵，其過流部件材質以Ⅱ類和Ⅲ類金屬材質為主，也可以帶非金屬襯里或熱固體性塑料，這類泵統稱金屬磁力泵，適用于輸送液體的吸入壓力必須大于其汽化壓力0.1MPa,大出口壓力4.0MPa,溫度不超過350℃，密度不大于1600kg/m3,粘度不大于30×10-6m2/S的不含鐵磁性質顆粒和纖維的液體。

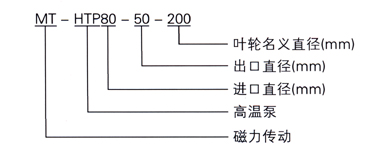

MT-HTP型高溫磁力泵型號意義
MT-HTP型高溫磁力泵性能范圍
流量 3.2～100m3/h
揚程 15～80m
溫度 -45～350℃
泵吸入口直徑 32～100mm
轉速 2850～2900r/min
功率 1.1～55kW

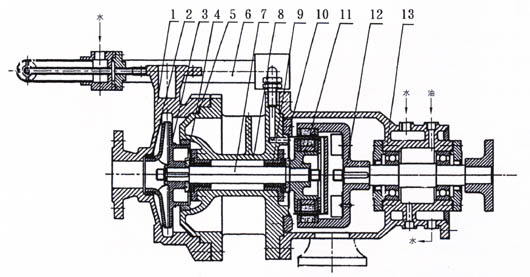

MT-HTP型高溫磁力泵結構圖
|
序號 |
零件名稱 |
材料 |
序號 |
零件名稱 |
材料 |
|
1 |
泵體 |
不銹鋼ZGCr18Ni9 |
8 |
軸承體 |
不銹鋼ZG1Cr18Ni9 |
|
2 |
扣環 |
不銹鋼1Cr18Ni9Ti |
9 |
軸承 |
碳石墨M120P |
|
3 |
葉輪 |
不銹鋼ZG1Cr18Ni9 |
10 |
隔離套 |
不銹鋼1Cr18Ni9Ti |
|
4 |
止推環 |
硬質合金YG8 |
11 |
內磁鋼總成 |
釤鈷磁鋼組合件 |
|
5 |
密封圈 |
聚四氟乙烯F4 |
12 |
外磁鋼總成 |
釤鈷磁鋼組合件 |
|
6 |
冷卻裝置 |
不銹鋼組合件 |
13 |
冷卻聯接架 |
鑄件HT200 |
|
7 |
泵軸 |
不銹鋼1Cr18Ni9Ti |
|
|
|
MT-HTP型高溫磁力泵性能參數
|
型號 |
口徑 |
流量 (m3/h) |
揚程 (m) |
汽蝕余量 (NPSH)r(m) |
轉速 (r/min) |
電機功率 (KW) |
|
|
進口 |
出口 |
||||||
|
MT-HTP32-20-125 |
32 |
20 |
3.2 |
20 |
5.0 |
2900 |
1.1 |
|
MT-HTP32-20-160 |
32 |
3.5 |
1.5 |
||||
|
MT-HTP40-25-125 |
40 |
25 |
6.3 |
20 |
6.0 |
1.5 |
|
|
MT-HTP40-25-160 |
32 |
3.5 |
3 |
||||
|
MT-HTP40-25-200 |
50 |
3.5 |
5.5 |
||||
|
MT-HTP50-32-160 |
50 |
32 |
12.5 |
32 |
3.5 |
4.0 |
|
|
MT-HTP50-32-200 |
50 |
3.5 |
7.5 |
||||
|
MT-HTP50-32-250 |
80 |
3.5 |
18.5 |
||||
|
MT-HTP65-50-160 |
65 |
50 |
25 |
32 |
4.0 |
7.5 |
|
|
MT-HTP65-40-200 |
40 |
50 |
4.0 |
15 |
|||
|
MT-HTP65-40-250 |
80 |
4.0 |
22 |
||||
|
MT-HTP65-40-315 |
125 |
4.0 |
30 |
||||
|
MT-HTP80-65-160 |
80 |
65 |
50 |
32 |
4.0 |
15 |
|
|
MT-HTP80-50-200 |
50 |
50 |
4.0 |
18.5 |
|||
|
MT-HTP80-50-250 |
80 |
4.0 |
37 |
||||
|
MT-HTP80-50-315 |
125 |
4.0 |
55 |
||||
|
MT-HTP100-80-160 |
100 |
80 |
100 |
32 |
4.0 |
18.5 |
|
|
MT-HTP100-65-200 |
65 |
50 |
4.0 |
37 |
|||
|
MT-HTP100-65-250 |
80 |
4.0 |
55 |
||||
|
MT-HTP100-65-315 |
125 |
4.0 |
90 |
||||
|
MT-HTP125-100-200 |
125 |
100 |
200 |
50 |
5.0 |
45 |
|
|
MT-HTP125-100-250 |
80 |
4.5 |
90 |
||||
|
MT-HTP125-100-315 |
125 |
4.5 |
132 |
||||
