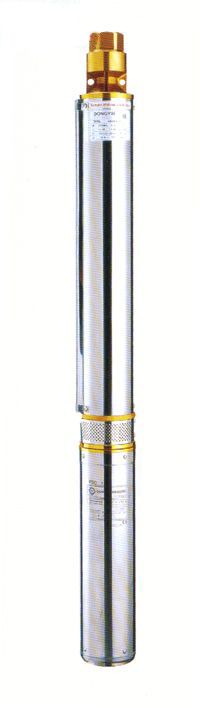

QJP型系列不銹鋼深井潛水泵
QJP系列不銹鋼井用潛水泵是深井提水的主要設備，電機與水泵直聯，機組全部潛入水中工作，具有結構緊湊、安裝、維護方便、體積小、重量輕、高效節能等特點，適合家用。
全國咨詢熱線：
0577-67983721
- 產品詳細
QJP型系列不銹鋼深井潛水泵產品概述
QJP系列不銹鋼深井潛水泵是深井提水的主要設備，電機與水泵直聯，機組全部潛入水中工作，具有結構緊湊、安裝、維護方便、體積小、重量輕、高效節能等特點，適合家用。工作方式為連續工作式。水泵體積小、重量輕、結構簡單緊湊。安裝使用方便，適應性強，是一種節能，高效新產品，其性能指標較為先進。
QJP型系列不銹鋼深井潛水泵工作條件
用于頻率為50Hz的單相交流電源，額定電壓220伏，允許變動范圍：5%
(1)水溫不得高于 +20;
(2)水中得固體物含量(按質量計)不大于0.01%;
(3)水中的酸度PH值為6.5-8.5;
(4)硫化氫的含量不大于1.5mg/L;
(5)該電泵在正常工作時，保證完全浸在水中，嚴禁脫水運轉。
(6)工作介質為清水或化學性質類似于清水的液體。
(7)電泵應完全潛水運行，潛水深度為不小于0.5米，不大于70米。
QJP型系列不銹鋼深井潛水泵型號說明
100QJP3.5-69/16
100-使用小井徑100mm QJ-井用潛水泵 P-材質不銹鋼
3.5-流量3.5m3/h 69-揚程69M 16-葉輪16級
QJP型系列不銹鋼深井潛水泵用途
廣泛用于農業排灌，噴灌，工業及建筑業的給排水的系統;水塔、深井提水及高樓送水、噴泉工程、農田灌溉、解決山區人、蓄用水，并可用于工廠、礦山排、給用水,適用地深井、河渠、水庫。
QJP型系列不銹鋼深井潛水泵特點
1、電機、水泵一體、潛入水中運行，安全可靠。
2、對井管、揚水管無特殊要求(即：鋼管井、灰管井、土井等均可使用;在壓力許可下、鋼管、膠管、塑料管等均可作揚水管使用
3、安裝、使用、維護方便簡單占地面積小、不需要造泵房。
4、結構簡單，節省原材料，管理得當與使用壽命有直接的關系。
QJP型系列不銹鋼深井潛水泵結構說明
1、QJP不銹鋼深井泵由：水泵、潛水電機(包括電纜)、輸水管和控制開關四大部分組成。潛水泵為單吸多級立式離心泵：潛水電機為密閉充水濕式、立式三相籠異步電動機，電機與水泵通過爪式或單健筒式聯軸器直接;配備有不同規格的三芯電纜;起動設備為不同容量等級的空氣開關和自偶減壓起動器、輸水管為不同直徑的鋼管制成、采用法蘭聯接，高揚程式電泵采用閘閥控制。
2、潛水泵每級導流殼中裝有一個橡膠軸承;葉輪用錐形套固定在泵軸上;導流殼采用螺紋或螺栓聯成一體。
3、高揚程潛水泵上部裝有止回閥，避免停機水垂造成機組破壞。
4、潛水電機軸上部裝有迷宮式防砂器和兩個反向裝配的骨架油封，防止流砂進入電機。
5、潛水電機采用水潤滑軸承，下部裝有橡膠調壓膜、調壓彈簧，組成調壓室，調節由于溫度引起的 壓力變化;電機繞組采用聚乙稀絕緣，尼龍護套耐用消費品水電磁線，電纜聯接方式按QJ型電纜接頭工藝，把接頭絕緣脫去刮凈漆層，分別接好，焊接牢固，用生橡膠繞一層。再用防水粘膠帶纏2~3層，外面包上2~3層防水膠布或用水膠粘結包一層橡膠帶(自行車里帶)以防滲水。
6、電機密閉，采用精密止口螺栓，電纜出口加膠墊進行密封。
7、電機上端有一個注水孔，有一個放氣孔，下部有一個放水孔。
8、電機下部裝有上下止推軸承，止推軸承上有溝槽用于冷卻，和它對磨的是不銹鋼推力盤，隨水泵的上下軸向力。
QJP型系列不銹鋼深井潛水泵性能參數
|
型 號
150QJH
|
揚程參考使用范圍
（M） |
電機功率
（KW） |
額定電流
（A） |
|
10-50/7
|
40-55
|
3
|
7.9
|
|
10-100/14
|
80-110
|
5.5
|
13.7
|
|
10-150/21
|
120-170
|
7.5
|
18.5
|
|
20-24/4
|
19-29
|
3
|
7.90
|
|
20-30/5
|
24-36
|
3
|
7.90
|
|
20-36/6
|
29-43
|
4
|
10.26
|
|
20-42/7
|
34-50
|
4
|
10.26
|
|
20-48/8
|
38-58
|
5.5
|
13.74
|
|
20-54/9
|
43-65
|
5.5
|
13.74
|
|
20-60/10
|
48-72
|
7.5
|
18.5
|
|
20-66/11
|
53-79
|
7.5
|
18.5
|
|
20-72/12
|
58-76
|
7.5
|
18.5
|
|
20-78/13
|
62-94
|
7.5
|
18.5
|
|
20-84/14
|
67-101
|
9.2
|
22.12
|
|
20-90/15
|
72-108
|
9.2
|
22.12
|
|
20-96/16
|
77-115
|
9.2
|
22.12
|
|
20-102/17
|
82-122
|
11
|
26.28
|
|
20-108/18
|
86-130
|
11
|
26.28
|
|
20-114/19
|
91-137
|
11
|
26.28
|
|
20-120/20
|
96-144
|
13
|
30.87
|
|
20-126/21
|
101-151
|
13
|
30.87
|
|
20-132/22
|
106-158
|
13
|
30.87
|
|
20-138/23
|
110-166
|
13
|
30.87
|
|
20-144/24
|
115-173
|
15
|
35.62
|
|
20-150/25
|
120-180
|
15
|
35.62
|
|
20-156/26
|
125-187
|
15
|
35.62
|
|
20-162/27
|
130-194
|
15
|
35.62
|
|
型 號
200QJH
|
揚程參考使用范圍
（M） |
電機功率
（KW） |
額定電流
（A） |
|
20-40/3
|
35-45
|
4
|
10.1
|
|
20-54/4
|
45-58
|
5.5
|
13.6
|
|
20-67-5
|
58-72
|
7.5
|
18
|
|
20-81/6
|
72-86
|
7.5
|
18
|
|
20-93/7
|
86-98
|
9.2
|
21.7
|
|
20-108/8
|
98-115
|
11
|
25.8
|
|
20-121/9
|
115-128
|
13
|
29.8
|
|
20-133/10
|
120-140
|
15
|
33.9
|
|
20-148/11
|
140-158
|
15
|
33.9
|
|
20-175/13
|
153-190
|
18.5
|
41.6
|
|
20-202/15
|
199-215
|
22
|
48.2
|
|
20-243/18
|
220-250
|
25
|
54.5
|
|
20-270/20
|
250-282
|
30
|
65.4
|
|
20-297/22
|
280-315
|
30
|
65.4
|
|
20-338/25
|
315-350
|
37
|
79.7
|
|
20-350/26
|
335-370
|
37
|
79.7
|
|
20-363/27
|
350-385
|
37
|
79.7
|
|
20-400/30
|
375-420
|
45
|
96.9
|
|
20-450/34
|
425-470
|
45
|
96.9
|
|
32-26/2
|
23-30
|
4
|
10.1
|
|
32-39-3
|
35-45
|
5.5
|
13.6
|
|
32-52/4
|
45-55
|
7.5
|
18
|
|
32-65/5
|
55-73
|
11
|
25.8
|
|
32-78/6
|
70-84
|
11
|
25.8
|
|
32-91/7
|
80-105
|
13
|
29.8
|
|
32-104/8
|
95-110
|
15
|
33.9
|
|
32-130/10
|
120-137
|
18.5
|
41.6
|
|
32-156/12
|
140-162
|
25
|
54.5
|
|
32-195/15
|
180-215
|
30
|
65.4
|
|
32-234/18
|
224-247
|
37
|
79.7
|
|
32-247/19
|
234-255
|
37
|
79.7
|
|
32-260/20
|
250-275
|
45
|
96.9
|
|
32-286/22
|
275-300
|
45
|
96.9
|
|
40-26/2
|
23-30
|
5.5
|
13.6
|
|
40-39/3
|
35-45
|
7.5
|
18
|
|
40-52/4
|
45-55
|
9.3
|
21.7
|
|
40-65/5
|
55-73
|
11
|
25.8
|
|
40-78/6
|
70-84
|
15
|
33.9
|
|
40-104-8
|
95-110
|
18.5
|
41.6
|
|
40-117/9
|
105-120
|
22
|
48.2
|
|
40-143/11
|
130-145
|
25
|
54.5
|
|
40-169/13
|
160-175
|
30
|
65.4
|
|
40-208/16
|
200-215
|
37
|
79.7
|
|
50-13/1
|
10-16
|
4
|
10.1
|
|
50-26/2
|
23-29
|
5.5
|
13.6
|
|
50-39/3
|
35-43
|
9.2
|
21.7
|
|
50-52/4
|
43-58
|
11
|
25.8
|
|
50-65/5
|
58-75
|
15
|
33.9
|
|
50-78/6
|
70-90
|
18.5
|
41.6
|
|
50-91/7
|
80-110
|
22
|
48.2
|
|
50-104/8
|
90-118
|
25
|
54.5
|
|
50-117/9
|
100-130
|
30
|
65.4
|
|
50-130/10
|
115-148
|
30
|
65.4
|
|
50-156/12
|
142-180
|
37
|
79.7
|
|
50-182/14
|
165-206
|
45
|
96.9
|
|
50-195/15
|
185-220
|
45
|
96.9
|
|
63-12/1
|
8-15
|
4
|
10.1
|
|
63-24/2
|
19-30
|
7.5
|
18
|
|
63-36/3
|
28-44
|
11
|
21.7
|
|
63-48/4
|
38-58
|
15
|
33.9
|
|
63-60/5
|
47-75
|
18.5
|
41.6
|
|
63-72/6
|
56-88
|
22
|
48.2
|
|
63-84/7
|
68-105
|
25
|
54.5
|
|
63-96/8
|
76-118
|
30
|
65.4
|
|
63-108/9
|
86-130
|
30
|
65.4
|
|
63-120/10
|
95-142
|
37
|
79.9
|
|
63-144/12
|
112-168
|
45
|
96.9
|
|
80-11/1
|
8-13
|
4
|
10.1
|
|
80-22/2
|
16-25
|
7.5
|
18
|
|
80-33/3
|
28-42
|
11
|
25.8
|
|
80-44/4
|
40-50
|
15
|
33.9
|
|
80-55/5
|
50-60
|
18.5
|
41.6
|
|
80-66/6
|
60-70
|
22
|
48.2
|
|
80-77/7
|
70-80
|
30
|
65.4
|
|
80-88/8
|
80-95
|
37
|
79.7
|
|
80-99/9
|
95-110
|
37
|
79.7
|
|
80-121/11
|
110-140
|
45
|
96.9
|
|
型 號
250QJH
|
揚程參考使用范圍
（M） |
電機功率
（KW） |
額定電流
（A） |
|
32-138/6
|
124-151
|
22
|
47.9
|
|
32-161/7
|
145-176
|
25
|
53.8
|
|
32-184/8
|
166-202
|
30
|
64.2
|
|
32-207/9
|
186-227
|
37
|
77.8
|
|
32-230/10
|
207-252
|
37
|
77.8
|
|
32-253/11
|
227-277
|
45
|
94.1
|
|
32-276/12
|
248-302
|
45
|
94.1
|
|
32-300/13
|
270-328
|
55
|
114.3
|
|
32-322/14
|
290-352
|
55
|
114.3
|
|
32-345/15
|
310-370
|
63
|
130.9
|
|
32-368/16
|
332-395
|
63
|
130.9
|
|
32-391/17
|
352-420
|
63
|
130.9
|
|
32-414/18
|
373-445
|
75
|
152.3
|
|
32-437/19
|
394-468
|
75
|
152.3
|
|
32-460/20
|
414-495
|
75
|
152.3
|
|
32-483/21
|
435-510
|
90
|
182.8
|
|
32-506/22
|
455-543
|
90
|
182.8
|
|
32-529/23
|
476-568
|
90
|
182.8
|
|
32-552/24
|
498-588
|
90
|
182.8
|
|
50-20/1
|
18-22
|
5.5
|
13.6
|
|
50-40/2
|
37-45
|
9.2
|
21.7
|
|
50-60/3
|
55-65
|
13
|
29.8
|
|
50-80/4
|
75-85
|
18.5
|
41.6
|
|
50-100/5
|
93-107
|
22
|
47.9
|
|
50-120/6
|
113-127
|
25
|
53.8
|
|
50-140/7
|
120-160
|
37
|
77.8
|
|
50-160/8
|
151/170
|
37
|
77.8
|
|
50-180/9
|
170-190
|
45
|
94.1
|
|
50-200/10
|
190-210
|
45
|
94.1
|
|
50-220/11
|
208-230
|
55
|
114.3
|
|
50-240/12
|
220-260
|
55
|
114.3
|
|
50-260/13
|
245-271
|
63
|
130.9
|
|
50-280/14
|
265-291
|
63
|
130.9
|
|
50-300/15
|
288-312
|
63
|
152.3
|
|
50-320/16
|
308-332
|
75
|
152.3
|
|
50-340/17
|
320-360
|
75
|
182.8
|
|
50-360/18
|
355-380
|
90
|
182.8
|
|
80-20/1
|
17-22
|
7.5
|
18
|
|
80-40/2
|
35/44
|
15
|
33.9
|
|
80-60/3
|
52-66
|
22
|
47.9
|
|
80-80/4
|
70-80
|
30
|
64.2
|
|
80-100/5
|
87-110
|
37
|
77.8
|
|
80-120/6
|
105-131
|
45
|
94.1
|
|
80-140/7
|
122-153
|
55
|
114.3
|
|
80-160/8
|
150/170
|
63
|
130.9
|
|
80-180/9
|
170-197
|
63
|
130.9
|
|
80-200/10
|
184-219
|
75
|
152.3
|
|
80-220/11
|
210-230
|
90
|
182.8
|
|
80-240/12
|
230-253
|
90
|
182.8
|
|
100-18/1
|
15-22
|
7.5
|
18
|
|
100-36/2
|
30-44
|
15
|
33.9
|
|
100-54/3
|
44-60
|
25
|
53.8
|
|
100-72/4
|
66-78
|
30
|
64.2
|
|
100-108/6
|
110-116
|
45
|
94.1
|
|
100-126/7
|
118-136
|
55
|
114.3
|
|
100-144/8
|
136-152
|
63
|
130.9
|
|
100-162/9
|
156-170
|
75
|
152.3
|
|
100-198/11
|
188-208
|
90
|
182.8
|
|
125-16/1
|
14-19
|
9.2
|
21.7
|
|
125-32/2
|
28-35
|
18.5
|
41.6
|
|
125-48/3
|
42-54
|
25
|
53.8
|
|
125-64/4
|
56-70
|
37
|
77.8
|
|
125-80/5
|
72-90
|
45
|
94.1
|
|
125-96/6
|
86-105
|
55
|
114.3
|
|
125-112/7
|
102-120
|
63
|
130.9
|
|
125-128/8
|
120-138
|
75
|
152.3
|
|
125-144/9
|
134-156
|
90
|
182.8
|
|
125-160/10
|
150-175
|
90
|
182.8
|
