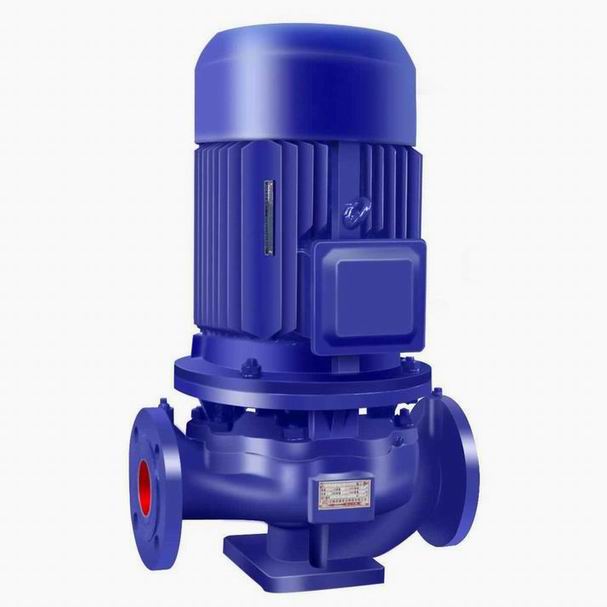

IRG型熱水管道增壓泵

ISG立式單級管道離心泵，采用IS型單級單吸離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成，同時根據使用溫度、介質等不同在A(yíng)LG型基礎上派生出適用熱水、高溫耐腐蝕化工泵、油泵。

全國咨詢熱線：

0577-67983721

立即采購

  • 產品詳細

立式單級熱水管道離心泵主要用途

1.ISG型立式管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T＜80。

2.IRG型立式熱水泵適用于冶金、化工、紡織、木材加工、造紙以及飯店、浴室、賓館等鍋爐高溫熱水增壓循環輸送以及城市住房采暖循環用泵，使用溫度120以下。

3.GRG型立式高溫離心泵廣泛用于：能源、冶金、化工、紡織、造紙以及飯店、浴室、賓館等鍋爐高溫熱水增壓循環輸送以及城市住房采暖循環用泵，使用溫度240以下。

4.IHG型立式單級不銹鋼管道離心泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃ ~ 120。

5.YG型管道油泵，供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃ ~ + 120。

6.IHGB型立式不銹鋼防爆型化工離心泵，適用于輸送易燃性化工液體。

7.ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型立式低速離心泵，適用于環境噪聲要求很低的場合及空調循環等。

立式單級熱水管道離心泵特點

1.　熱水泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。

2.　葉輪直接安裝在電機的長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。

3.　軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材料，耐磨密封，能有效地延長機械密封的使用壽命。

4.　熱水管道泵安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。

5.　可根據使用要求即流量和揚程的需要采用泵的串、并聯運用方式。

6.　可根據管路布置的要求采用泵的豎式和橫式安裝。

立式單級熱水管道離心泵工作條件

1.　吸入壓力≤1.0MPa，或泵系統高工作壓力≤1.6MPa，即吸入口壓力+泵揚程≤1.6MPa、泵靜壓試驗壓力為≤2.5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。

2.　環境溫度＜40℃，相對濕度＜40%。

3.　所輸送介質中固體顆粒體積含量不超過單位體積的0.1，粒度＜0.2mm。

注：如果用介質為帶有細小顆粒，請在訂貨時說明，以便本廠采用耐磨式機械密封。

立式單級熱水管道離心泵型號意義

例如:IRG50-160(I)A

ISG-立式單級管道離心泵

IRG-立式單級熱水管道離心泵

GRG-立式單級熱水管道離心泵

IHG-立式單級不銹鋼化工泵

YG-單級單吸管道油泵

50-泵進、出口公稱直徑

160-葉輪名義外徑　

I-流量分類

A-葉輪經第一次切割

立式單級熱水管道離心泵性能參數

型號 流量 揚程
(m)		 效率
(%)		 轉速
(r/min)		 電機功率
(kw)
(m3/h)  (L/s)
15-80 1.1
1.5
2.0		 0.30
0.42
0.55		 8.5
8.0
7.0		 26
34
34		 2800 0.18
20-110 1.8
2.5
3.3		 0.50
0.69
0.91		 16.0
15.0
13.5		 25
34
35		 2800 0.37
20-125 1.8
2.5
3.3		 0.50
0.69
0.91		 21.0
20.0
18.6		 28
35
34		 2800 0.75
20-160 1.8
2.5
3.3		 0.50
0.69
0.91		 33
32
30		 19
25
23		 2900 1.5
25-110 2.8
4.0
5.2		 0.78
1.11
1.44		 16.0
15.0
13.5		 34
42
41		 2900 0.55
25-125 2.8
4.0
5.2		 0.78
1.11
1.44		 20.6
20.0
18.0		 28
36
35		 2900 0.75
25-125A 2.5
3.6
4.6		 0.69
1.00
1.28		 17.0
16.0
14.4		 29
35
31		 2900 0.75
25-160 2.8
4.0
5.2		 0.78
1.11
1.44		 33
32
30		 24
32
33		 2900 1.5
25-160A 2.6
3.7
4.9		 0.12
1.03
1.36		 29
28
26		 27
31
29		 2900 1.1
32-100 3.5
4.5
5.3		 0.97
1.24
1.47		 14.5
12.5
11		 35
40
38		 2900 0.55
30-125 3.5
5.0
6.5		 0.97
1.39
1.80		 22
20
18		 40
44
42		 2900 0.75
32-125A 3.1
4.5
5.8		 0.86
1.25
1.61		 17.6
16.0
14.4		 39
43
40		 2900 0.55
32-160 4.4
6.3
8.3		 1.22
1.75
2.32		 33
32
30		 40
44
42		 2900 1.5
32-160A 2.8
4.0
5.2		 0.78
1.11
1.44		 27
25
21		 31
34
32		 2900 1.1
32-200 3.1
4.5
5.8		 0.86
1.25
1.61		 50.5
50.0
48.0		 28
32
30		 2900 3
32-200A 2.8
4.0
5.2		 0.78
1.11
1.44		 44.6
44
42.7		 34
40
42		 2900 2.2
32-160(1) 4.4
6.3
8.3		 1.22
1.75
2.32		 33.2
32
30.2		 34
40
42		 2900 2.2
32-200(1) 4.4
6.3
8.3		 1.22
1.75
2.32		 50.5
50.0
48.0		 26
33
35		 2900 4
40-100 4.4
6.3
8.3		 1.22
1.75
2.31		 13.2
12.5
11.3		 48
54
53		 2900 0.55
40-100A 3.9
5.6
7.4		 1.08
1.56
2.06		 10.6
10.0
9.0		 48
52
50		 2900 0.37
40-125 4.4
6.3
8.3		 1.22
1.75
2.31		 21
20
18		 41
46
43		 2900 1.1
40-125A 3.9
5.6
7.4		 1.08
1.56
2.06		 17.6
16
14.4		 40
45
41		 2900 0.75
40-160 4.4
6.3
8.3		 1.22
1.75
2.31		 33
32
30		 35
40
40		 2900 2.2
40-160A 4.1
5.9
7.8		 1.14
1.64
2.17		 29
28
26.3		 34
39
39		 2900 1.5
40-160B 3.8
5.5
7.2		 1.06
1.53
2.0		 25.5
24
22.5		 34
38
37		 2900 1.1
40-200 4.4
6.3
8.3		 1.22
1.75
2.31		 51
50
48		 26
33
32		 2900 4
40-200A 4.1
5.9
7.8		 1.14
1.64
2.17		 45
44
42		 26
31
32		 2900 3
40-200B 3.7
5.3
7.0		 1.03
1.47
1.94		 38
36
34.5		 25
29
27		 2900 2.2
40-250 4.4
6.3
8.3		 1.22
1.75
2.31		 82
80
74		 24
28
28		 2900 7.5
40-250A 4.1
5.9
7.8		 1.14
1.64
2.17		 72
70
65		 24
28
27		 2900 5.5
40-250B 3.8
5.5
7.0		 1.06
1.53
1.94		 61.5
60
56		 23
27
26		 2900 4
40-100(1) 8.8
12.5
16.3		 2.44
3.47
4.53		 13.2
12.5
11.3		 55
62
60		 2900 1.1
40-100(1)A 8.0
11.0
14.5		 2.22
3.05
4.03		 10.6
10.0
9.0		 57
60
59		 2900 0.75
40-125(1) 8.8
12.5
16.3		 2.44
3.47
4.53		 21.2
20.0
17.8		 49
58
57		 2900 1.5
40-125(1)A 8.0
11.0
14.5		 2.22
3.05
4.03		 17.0
16.0
14.0		 53
57
55		 2900 1.1
40-160(1) 8.8
12.5
16.3		 2.44
3.47
4.53		 33
32
30		 45
52
51		 2900 3
40-160(1)A 8.2
11.7
15.2		 2.28
3.25
4.22		 29
28
26		 44
51
50		 2900 2.2
40-160(1)B 7.3
10.4
13.5		 2.38
2.89
3.75		 23
22
20.5		 50 2900 1.5
40-200(1) 8.8
12.5
16.3		 2.44
3.47
4.53		 51.2
50
48		 38
46
46		 2900 5.5
40-200(1)A 8.3
11.7
15.3		 2.31
3.25
4.25		 45.0
44
42		 37
45
45		 2900 4
40-200(1)B 7.5
10.6
13.8		 2.08
2.94
3.83		 37
36
34		 44 2900 3
40-250(1) 8.8
12.5
16.3		 2.44
3.47
4.53		 81.2
80
77.5		 31
38
40		 2900 11
40-250(1)A 8.2
11.6
15.2		 2.28
3.22
4.22		 71.0
70
68		 38 2900 7.5
40-250(1)B 7.6
10.8
14		 2.11
3.0
3.89		 61.4
60
58		 37 2900 5.5
40-250(1)C 7.1
10.0
13.1		 1.97
2.78
3.64		 53.2
52
50.4		 36 2900 5.5
50-100 8.8
12.5
16.3		 2.44
3.47
4.53		 13.6
12.5
11.3		 55
62
60		 2900 1.1
50-100A 8
11
14.5		 2.22
3.05
4.03		 11
10
9		 60 2900 0.75
50-125 8.8
12.5
16.3		 2.44
3.74
4.53		 21.5
20
17.8		 49
58
57		 2900 1.5
50-125A 8
11
14.5		 2.22
3.05
4.03		 17
16
14		 57 2900 1.1
50-160 8.8
12.5
16.3		 2.44
3.47
4.53		 33
32
30		 45
52
51		 2900 3
50-160A 8.2
11.7
15.2		 2.28
3.25
4.22		 29
28
26		 44
51
50		 2900 2.2
50-160B 7.3
10.4
13.5		 2.38
2.89
3.75		 23
22
20.5		 50 2900 1.5
50-200 8.8
12.5
16.3		 2.44
3.47
4.53		 52
50
48		 38
46
46		 2900 5.5
50-200A 8.3
11.7
15.3		 2.31
3.25
4.25		 45.8
44
42		 37
45
45		 2900 4
50-200B 7.5
10.6
13.8		 2.08
2.94
3.83		 37
36
34		 44 2900 3
50-250 8.8
12.5
16.3		 2.44
3.47
4.53		 82
80
77.5		 29
38
40		 2900 11
50-250A 8.2
11.6
15.2		 2.28
3.22
4.22		 71.5
70
68		 38 2900 75
50-250B 7.6
10.8
14		 2.11
3.0
3.89		 61.4
60
58		 37 2900 5.5
50-250C 7.1
10.0
13.1		 1.97
2.78
3.64		 53.2
52
504		 36 2900 5.5
50-100(1) 17.5
25
32.5		 4.86
6.94
9.03		 13.7
12.5
10.5		 67
69
69		 2900 1.5
50-100(1)A 15.6
22.3
29		 4.3
6.19
8.1		 11
10
8.4		 65
67
68		 2900 1.1
50-125(1) 17.5
25
32.5		 4.86
6.94
9.03		 21.5
20
18		 60
68
67		 2900 3
50-125(1)A 15.6
22.3
29		 4.33
6.19
8.1		 17
16
13.6		 58
66
65		 2900 2.2
50-160(1) 17.5
25
32.5		 4.68
6.94
9.03		 34.4
32
27.5		 54
63
60		 2900 4
50-160(1)A 16.4
23.4
30.4		 4.56
6.5
8.44		 30
28
24		 54
62
59		 2900 3
50-160(1)B 15.0
21.6
28		 4.17
6.0
7.78		 26
24
20.6		 28 2900 2.2
50-200(1) 17.5
25
32.5		 4.86
6.94
9.03		 52.7
50
45.5		 49
58
59		 2900 7.5
50-200(1)A 16.4
23.5
30.5		 4.56
6.53
8.47		 46.4
44
40		 48
57
58		 2900 5.5
50-200(1)B 15.2
21.8
28.3		 4.22
6.06
7.86		 40
38
34.5		 55 2900 4
50-250(1) 17.5
25
32.5		 4.86
6.94
9.03		 82
80
76.5		 39
50
52		 2900 15
50-250(1)A 16.4
23.4
30.5		 4.56
6.5
8.47		 71.5
70
67		 39
50
52		 2900 11
50-250(1)B 15
21.6
28		 4.17
6.0
7.78		 61
60
57.4		 38
49
54		 2900 7.5
50-315(1) 17.5
25
32.5		 4.86
6.94
9.03		 128
125
122		 30
40
44		 2900 30
50-315(1)A 16.6
23.7
31		 4.61
6.58
8.6		 115
113
110		 30
40
44		 2900 22
50-315(1)B 15.7
22.5
29.2		 4.36
6.25
8.0		 103
101
98		 39 2900 18.5
50-315(1)C 14.4
20.6
26.8		 4.0
5.72
7.44		 86
85
83		 38 2900 15
65-100 17.5
25
32.5		 4.86
6.94
9.03		 13.7
12.5
10.5		 67
69
69		 2900 1.5
65-100A 15.6
22.3
29		 4.3
6.19
8.1		 11
10
8.4		 65
67
68		 2900 1.1
65-125 17.5
25
32.5		 4.86
6.94
9.03		 21.5
20
18		 60
68
67		 2900 3
65-125A 15.6
22.3
29		 4.33
6.19
8.1		 17
16
14.4		 58
66
65		 2900 2.2
65-160 17.5
25
32.5		 4.86
6.94
9.03		 34.4
32
27.5		 54
63
60		 2900 4
65-160A 16.4
23.4
30.4		 4.56
6.5
8.44		 30
28
24		 54
62
59		 2900 3
65-160B 15.0
21.6
28		 4.17
6.0
7.78		 26
24
20.6		 58 2900 2.2
65-200 17.5
25
32.5		 4.86
6.94
9.03		 52.7
50
45.5		 49
58
59		 2900 7.5
65-200A 16.4
23.5
30.5		 4.56
6.53
8.47		 46.4
44
40		 48
57
58		 2900 5.5
65-200B 15.2
21.8
28.3		 4.22
6.06
7.86		 40
38
34.5		 55 2900 4
65-250 17.5
25
32.5		 4.86
6.94
9.03		 82
80
76.5		 39
50
52		 2900 15
65-250A 16.4
23.4
30.5		 4.56
6.5
8.47		 71.5
70
67		 39
50
52		 2900 11
65-250B 15
21.6
28		 4.17
6.0
7.78		 61
60
57.4		 38
49
54		 2900 7.5
65-315 17.5
25
32.5		 4.86
6.94
9.03		 127
125
122		 32
40
44		 2900 30
65-315A 16.6
23.7
31		 4.61
6.58
8.6		 115
113
110		 32
40
44		 2900 22
65-315B 15.7
22.5
29.2		 4.36
6.25
8.0		 103
101
98		 39 2900 18.5
65-315C 14.4
20.6
26.8		 4.0
5.72
7.44		 86
85
83		 38 2900 15

65-100(1) 35
50
65		 9.72
13.9
18.1		 13.8
12.5
10		 67
73
70		 2900 3
65-100(1)A 31.3
44.7
58		 8.7
12.4
16.1		 11
10
8		 66
72
69		 2900 2.2
65-125(1) 35
50
65		 9.72
13.9
18.1		 22
20
17		 67
72.5
70		 2900 5.5
65-125(1)A 31.5
45
58		 8.7
12.5
16.1		 17.5
16
13.6		 66
71
69		 2900 4
65-160(1) 35
50
65		 9.72
13.9
18.1		 35
32
28		 63
71
70		 2900 7.5
65-160(1)A 32.7
46.7
61		 9.1
13.0
16.9		 30.6
28
24		 62
70
69		 2900 5.5
65-160(1)B 30.3
43.3
56.3		 8.4
12.0
15.6		 26
24
21		 69 2900 4
65-200(1) 35
50
65		 9.72
13.9
18.1		 53.5
50
46		 55
67
68		 2900 15
65-200(1)A 32.8
47
61		 9.1
13.1
16.9		 47
44
40		 54
66
67		 2900 11
65-200(1)B 30.5
43.5
56.6		 8.5
12.1
15.7		 40.6
38
33.4		 65 2900 7.5
65-250(1) 35
50
65		 9.72
13.9
18.1		 83
80
72		 52
59
60		 2900 22
65-250(1)A 32.5
43.3
46.7		 9.0
13.0
16.9		 73
70
63		 52
59
60		 2900 18.5
65-250(1)B 30
56
61		 8.3
12.0
15.6		 62
60
54		 58 2900 15
65-315(1) 35
50
65		 9.72
13.9
18.1		 128
125
121		 44
54
57		 2900 37
65-315(1)A 32.5
46.5
60.5		 9.0
12.9
16.8		 112.6
110
106.4		 43
54
57		 2900 30
65-315(1)B 31
44.5
58		 8.6
12.4
16.1		 102.5
100
98		 53 2900 30
65-315(1)C 29
41
53.6		 8.1
11.4
14.9		 87
85
83		 51 2900 22
80-100 35
50
65		 9.72
13.9
18.1		 13.8
12.5
10		 67
73
70		 2900 3
80-100A 31.3
44.7
58		 8.7
12.5
16.1		 11
10
8		 66
72
69		 2900 2.2
80-125 35
50
65		 9.72
13.9
18.1		 22
20
17		 67
72.5
70		 2900 5.5
80-125A 31.3
45
58		 8.7
12.5
16.1		 17.5
16
13.6		 66
71
69		 2900 4
80-160 35
50
65		 9.72
13.9
18.1		 35
32
28		 63
71
70		 2900 7.5
80-160A 32.7
46.7
61		 9.1
13.0
16.9		 30.6
28
24		 62
70
69		 2900 5.5
80-160B 30.3
43.3
56.3		 8.4
12.0
15.6		 26
24
21		 69 2900 4
80-200 35
50
65		 9.72
13.9
18.1		 53.5
50
46		 55
67
68		 2900 15
80-200A 32.8
47
61		 9.1
13.1
16.9		 47
44
40		 54
66
67		 2900 11
80-200B 30.5
43.5
56.6		 8.5
12.1
15.7		 40.6
38
33.4		 65 2900 7.5
80-250 35
50
65		 9.72
13.9
18.1		 83
80
72		 52
59
60		 2900 22
80-250A 32.5
46.7
61		 9.0
13.0
16.9		 73
70
63		 52
59
60		 2900 18.5
80-250B 30
43.3
56		 8.3
12.0
15.6		 62
60
54		 58 2900 15
80-315 35
50
65		 9.72
13.9
18.1		 128
125
122		 43
54
57		 2900 37
80-315A 32.5
46.5
60.5		 9.0
12.9
16.8		 112.6
110
107.4		 43
54
57		 2900 30
80-315B 31
44.5
58		 8.6
12.4
16.1		 102.5
100
98		 53 2900 30
80-315C 29
41
53.6		 8.1
11.4
14.9		 98
85
83		 51 2900 22
80-350 35
50
65		 9.72
13.9
18.1		 153.6
150
142		 55
66
67		 2900 55
80-350A 31
44.5
58		 8.6
12.4
16.1		 145.6
142
134.8		 65 2900 45
80-350B 29
41
53.6		 8.1
11.4
14.9		 138.6
135
127.8		 63 2900 37
80-100(1) 70
100
130		 19.4
27.8
36.1		 13.6
12.5
11		 66
76
75		 2900 5.5
80-100(1)A 62.6
89
116		 17.4
24.7
32.2		 11
10
8.8		 64
74
74		 2900 4
80-125(1) 70
100
130		 19.4
27.8
36.1		 23.5
20
14		 70
76
65		 2900 11
80-125(1)A 62.6
89
116		 17.4
24.7
32.2		 19
16
11		 68
74
65		 2900 7.5
80-160(1) 70
100
130		 19.4
27.8
36.1		 36.5
32
24		 70
76
65		 2900 15
80-160(1)A 65.4
93.5
121.6		 18.2
26.0
33.8		 32
28
21		 68
74
67		 2900 11
80-160(1)B 60.6
86.6
112.6		 16.8
24.1
31.3		 26
24
18		 72 2900 7.5
80-200(1) 70
100
130		 19.4
27.8
36.1		 54
50
42		 65
74
73		 2900 22
80-200(1)A 65.4
93.5
121.6		 18.2
26.0
33.8		 47.5
44
37		 67
73
72		 2900 18.5
80-200(1)B 61
87
113		 16.9
24.2
31.4		 41
38
32		 71 2900 15
80-250(1) 70
100
130		 19.4
27.8
36.1		 87
80
68		 62
69
68		 2900 37
80-250(1)A 65.4
93.5
121.6		 18.2
26.0
33.8		 76
70
59.5		 61
68
67		 2900 30
80-250(1)B 61
87
113		 16.9
24.2
31.4		 65
60
51		 66
 		 2900 22
80-315(1) 70
100
130		 19.4
27.8
36.1		 132
125
114		 55
66
67		 2900 75
80-315（1）A 66.5
95
123.6		 18.5
26.4
34.3		 119
113
103		 55
66
67		 2900 55
80-315（1）B 63
90
117		 17.5
25
32.5		 106.6
101
92		 65 2900 45
80-315（1）C 58
82
107		 16.1
22.8
29.7		 90
85
76		 63 2900 37
100-100 70
100
130		 19.4
27.8
36.1		 13.6
12.5
11		 66
76
75		 2900 5.5
100-100A 62.6
89
116		 17.4
47
32.2		 11
10
8.8		 64
74
74		 2900 4
100-125 70
100
130		 19.4
27.8
36.1		 23.5
20
14		 70
76
65		 2900 11
100-125A 62.6
89
116		 17.4
24.7
32.2		 19
16
11		 68
74
63		 2900 7.5
100-160 70
100
130		 19.4
27.8
36.1		 36.5
32
24		 70
76
65		 2900 15
100-160A 65.4
93.5
121.6		 18.2
26.0
33.8		 32
28
21		 68
74
67		 2900 11
100-160B 60.6
86.6
112.5		 16.8
24.1
31.3		 27
24
18		 72 2900 7.5
100-200 70
100
130		 19.4
27.8
36.1		 54
50
42		 65
74
73		 2900 22
100-200A 65.4
93.5
121.6		 18.2
26.0
33.8		 47.5
44
37		 64
73
72		 2900 18.5
100-200B 61
87
113		 16.9
24.2
31.4		 41
38
32		 71 2900 15
100-250 70
100
130		 19.4
27.8
36.1		 87
80
68		 62
69
68		 2900 37
100-250A 65.4
93.5
121.6		 18.2
26.0
33.8		 76
70
59.5		 61
68
67		 2900 30
100-250B 61
87
113		 16.9
24.2
31.4		 65
60
51		 66 2900 22
100-315 70
100
130		 19.4
27.8
36.1		 132
125
114		 55
66
67		 2900 75
100-315A 66.5
95
123.6		 18.5
26.4
34.3		 119
113
103		 65
66
67		 2900 55
100-315B 63
90
117		 17.5
25
32.5		 106.6
101
92		 65 2900 45
100-315C 58
82
107		 16.1
27.8
29.7		 90
85
76		 63 2900 37
100-350 60
100
120		 16.7
27.8
33.3		 153.6
150
142		 72
57
74		 2900 90
100-350A 61
87
113		 16.9
24.2
31.4		 145.6
142
134		 75 2900 75
100-350B 58
82
107		 16.1
22.8
29.7		 138.6
135
127		 75 2900 55
100-100(1) 96
160
192		 26.7
44.4
53.3		 14
12.5
10		 64
73
70		 2900 11
100-125(1) 96
160
192		 26.7
44.4
53.3		 24
20
14		 62
74
69		 2900 15
100-125(1)A 84
140
168		 23.3
39
46.7		 20
17
12		 64
72
68		 2900 11
100-160(1) 96
160
192		 26.7
44.4
53.3		 36
32
27		 69
79
75		 2900 22
100-160(1)A 84
140
168		 23.3
39
46.7		 32
28
23.5		 66
76
72		 2900 18.5
100-200(1) 96
160
192		 26.7
44.4
53.3		 53
50
45		 69
79
78		 2900 37
100-200(1)A 84
140
168		 23.3
39
46.7		 48
45
40		 64
74
73		 2900 30
100-200(1)B 60
100
120		 16.7
27.8
33.3		 43
40
36		 72 2900 22
100-250(1) 96
160
192		 26.7
44.4
53.3		 83
80
72		 65
77
74		 2900 55
100-250(1)A 84
140
168		 23.3
39
46.7		 75
72
65		 60
72
69		 2900 45
100-250(1)B 60
100
120		 16.7
27.8
33.3		 68
65
58		 70 2900 37
125-100 96
160
192		 26.7
44.4
53.3		 13
12.5
12		 82 2900 11
125-100A 86
143
172		 23.9
39.7
47.8		 10.4
10
9.6		 77 2900 7.5
125-125 96
160
192		 26.7
44.4
53.3		 22.6
20
9.6		 80 2900 15
125-125A 86
143
172		 23.9
39.7
47.8		 18
16
13.6		 77 2900 11
125-160 96
160
192		 26.7
44.4
53.3		 36
32
28		 78 2900 22
125-160A 90
150
180		 25
41.7
50		 31.5
28
24.5		 76 2900 18.5
125-160B 83
138
166		 21.7
38.3
46.1		 27
24
21		 73 2900 15
125-200 96
160
192		 26.7
44.4
53.3		 55
50
46		 77 2900 37
125-200A 90
150
180		 25
41.7
50		 48.4
44
40.5		 76 2900 30
125-200B 83
138
166		 31.7
38.3
46.1		 41.3
37.5
34.5		 75 2900 22
125-250 96
160
192		 26.7
4.4
53.3		 87
80
73		 75 2900 55
125-250A 90
150
180		 25
41.7
50		 84
76
70		 74 2900 45
125-250B 83
138
166		 21.7
38.3
46.1		 65
60
55		 73 2900 37
125-315 96
160
192		 26.7
44.7
53.3		 133
125
119		 70 2900 90
125-315A 90
150
180		 25
41.7
50		 117
110
104.6		 70 2900 75
125-315B 86
143
172		 23.9
39.7
47.8		 106.4
100
95.2		 69 2900 75
125-315C 80.5
134
161		 22.4
37.2
44.7		 96
88
86		 67 2900 55
150-125 96
160
192		 26.7
44.4
53.3		 22.6
20
17		 66
76
76		 2900 15
150-125A 90
150
180		 25
41.7
50		 18
16
13.6		 77 2900 11
150-160 96
160
192		 26.7
44.4
53.3		 36
32
27		 75 2900 22
150-160A 90
150
180		 25
41.7
50		 32
28
23.5		 76 2900 18.5
150-160B 84
140
168		 23.3
39
46.7		 27
24
21		 73 2900 15
150-200 140
200
260		 38.9
55.6
72.2		 13.8
12.5
10.6		 68
78
78		 1450 15
150-200A 125
176
232.5		 34.7
49.7
64.6		 11
10
8.5		 66
76
76		 1450 11
150-200B 110
160
207		 31
44.4
57.6		 9.2
8
6.8		 75 1450 7.5
150-250 140
200
260		 38.9
55.6
72.2		 21.8
20
17		 73
79
77		 1450 18.5
150-250A 129
184.4
240		 35.8
51.2
66.7		 18.5
17
14.4		 72
78
76		 1450 15
150-250B 117
167
217.5		 32.5
46.4
60.4		 15.2
14
12		 76 1450 11
150-315 140
200
260		 38.9
55.6
72.2		 33.8
32
28		 70
78
73		 1450 30
150-315A 131
187
243		 36.4
51.9
67.5		 29.5
28
24.5		 69
77
77		 1450 22
150-315B 121
173
225		 33.5
48.1
62.5		 25
24
21		 76 1450 18.5
150-350 96
160
192		 26.7
44.4
53.3		 153.6
150
142.8		 80 2900 110
150-350A 90
150
180		 25
41.7
50		 145.6
142
134.8		 70 2900 90
150-350B 84
140
168		 23.3
39
46.7		 138.6
135
127.8		 65
76
74		 2900 75
150-400 140
200
260		 38.9
55.6
72.2		 53
50
44		 68
75
71		 1450 45
150-400A 131
187
243		 36.4
51.9
67.5		 46.6
44
38.3		 67
74
70		 1450 37
150-400B 122
174
226.5		 33.9
48.3
62.9		 40
38
33		 73 1450 30
150-400C 112
160
208		 31.1
44.4
57.8		 34
32
28		 71 1450 22
150-250（1） 120
200
240		 33.3
55.6
66.7		 87
80
72		 65
76
74		 2900 75
150-250（1）A 112
187
224		 31.1
51.9
62.2		 76
70
63		 64
75
73		 2900 55
150-250（1）B 104
173
208		 28.9
48.1
57.8		 65
60
54		 63
74
72		 2900 45
150-315（1） 120
200
240		 33.3
55.6
66.7		 133
125
120		 58
73
75		 2900 110
150-315（10）A 112
187
224		 31.1
51.9
62.2		 116
110
105		 57
72
74		 2900 90
150-315（1）B 104
173
208		 28.9
48.1
57.8		 100
95
91		 55
70
72		 2900 75
200-200 140
200
260		 38.9
55.6
72.2		 13.8
12.5
10.6		 68
78
78		 1450 15
200-200A 125
179
232.5		 34.7
49.7
64.6		 11
10
8.5		 66
76
76		 1450 11
200-250 140
200
260		 38.9
55.6
72.2		 21.8
20
17		 73
79
77		 1450 18.5
200-250A 129
184.4
240		 35.8
51.2
66.7		 18.5
17
14.4		 72
78
76		 1450 15
200-250B 117
167
217.5		 32.5
46.4
60.4		 15.2
14
12		 76 1450 11
200-315 140
200
260		 38.9
55.6
72.2		 33.8
32
28		 70
78
78		 1450 30
200-315A 131
189
243		 36.4
51.9
67.5		 29.5
28
24.5		 69
77
77		 1450 22
200-315B 121
173
225		 33.6
48.1
62.5		 25
24
21		 76 1450 18.5
200-400 140
200
260		 38.9
55.6
72.2		 53
50
44		 68
75
71		 1450 45
200-400A 131
187
243		 36.4
51.9
67.5		 46.6
44
38.3		 67
74
70		 1450 37
200-400B 122
174
226.5		 33.9
48.6
62.9		 40
38
33		 73 1450 30
200-400C 112
160
208		 31.3
44.4
57.8		 34
32
28		 71 1450 22
200-200（1） 280
400
520		 77.8
111.1
114		 13.4
12.5
10.5		 70
80
79		 1450 22
200-200（1）A 250
358
465		 69.4
99.4
129.2		 10.7
10
8.5		 68
78
77		 1450 18.5
200-250（1） 280
400
520		 77.8
111.4
114		 22.2
20
14		 75
80
72		 1450 30
200-250（1）A 250
358
465		 69.4
99.6
129.2		 18
14
11.2		 73
78
70		 1450 22
200-250（1）B 226
322
419		 62.8
89.4
116.4		 14.4
13
7.3		 70
75
67		 1450 18.5
200-315（1） 280
400
520		 77.8
111.4
144		 36
32
26		 73
80
75		 1450 55
200-315（1）A 262
374
486		 72.8
103.9
135		 31.5
28
23		 72
79
74		 1450 45
200-315（1）B 242
346
450		 67.2
96.1
125		 27
24
19.5		 78 1450 37
200-400（1） 280
400
520		 77.8
111.4
144		 54.5
50
39		 75
81
77		 1450 75
200-400（1）A 262
374
486		 72.8
103.9
135		 48
44
34		 80 14550 75
200-400（1）B 242
346
450		 67.2
96.1
125		 41.4
38
29.6		 78 1450 55
200-400（1）C 224
320
416		 62.2
88.9
115.6		 34.9
32
25		 76 1450 45
250-250 350
550
650		 97.2
152.8
180.5		 22
20
16		 78
82
81		 1450 45
250-250A 300
500
600		 83.3
139
166.7		 18.3
17
14		 76
80
80		 1450 37
250-235 300
500
600		 83.3
139
166.7		 14
12.5
11		 73
78
70		 1450 22
250-300 300
500
600		 83.3
139
166.7		 22
20
16		 78 1450 37
250-315 350
550
650		 97.2
152.8
180.5		 34
32
28		 76
80
79		 1450 75
250-315A 300
500
600		 83.3
139
166.7		 29.5
28
24		 74
78
77		 1450 55
250-315B 260
450
250		 72.2
125
144.4		 25
24
20		 70
74
72		 1450 45
250-400 300
500
600		 83.3
139
166.7		 54.5
50
39		 72 1480 110
250-400A 262
450
521		 72.7
125
144.7		 46.6
44
38.3		 69 1480 90
250-500 385
550
660		 106.9
152.8
183.3		 87
80
68		 80 1480 160
250-500A 357
510
612		 99.2
141.7
170		 76.1
70
59.5		 78 1480 132
250-500B 329
470
564		 91.4
130.6
156.7		 65.2
60
51		 75 1480 110
300-235 540
720
900		 150
200
250		 20.5
18
15.0		 77
81
74		 1450 55
300-235A 450
600
720		 125
166
200		 17.2
15
12.5		 74
79
77		 1450 45
300-235B 420
540
650		 116.7
150
181		 14.3
12.8
10.5		 73
78
70		 1450 37
300-250 540
720
900		 150
200
250		 22.5
20
17		 80
83
84		 1450 55
300-250A 450
600
720		 136
166
200		 19.5
17
14		 81 1450 45
300-300 540
720
900		 150
200
250		 32
28
23		 82 1480 75
300-300A 450
600
720		 125
166
200		 27.5
24
20		 80 1480 75
300-300B 420
540
650		 116.7
150
181		 24
21
17		 78 1480 55
300-315 540
720
900		 150
200
250		 35
32
26		 84 1480 90
300-315A 460
650
800		 127.8
180
222		 31.5
28
23.5		 80 1480 75
300-315B 420
580
700		 116.7
161
194		 27
24
20.0		 78 1480 55
300-380 480
720
900		 133.3
200
250		 48
44
34		 84 970 132
300-380A 444
666
833		 123.3
185
231.4		 41.4
38
30		 80 970 110
300-380B 400
614
764		 113.6
170.6
213.1		 35
32
25		 78 970 90
300-390 540
720
900		 150
200
250		 20.5
18
15.5		 78
81
76		 980 55
300-390A 450
600
720		 126
167
200		 17.2
15
12.8		 77
79
75		 980 45
300-390B 400
540
650		 111
150
180		 14
12.5
11.5		 74
77
76		 980 37
300-400 450
600
720		 125
166
200		 55
50
42.5		 78 1480 110
300-480 540
720
900		 150
200
250		 31
28
24		 79
81
80		 980 75
300-480A 450
600
720		 126
166
200		 27.4
24
20.0		 78
80
79		 980 75
300--480B 400
540
650		 111
150
180		 24
21
17		 79 980 55
300-315（1） 650
950
1200		 180.6
263.9
333.3		 36
32
28		 82
 		 1450 132
300-315（1）A 600
900
1150		 166.7
250
320		 32
28
24		 80 1450 110
350-235 600
800
960		 167
222
267		 14
12.5
10.5		 80
83
82		 980 37
350-235（1） 800
1080
1350		 222.2
300
375		 20
16
12		 80
83
82		 980 75
350-300 600
800
960		 167
222
267		 22.5
20
17.5		 79
82
71		 980 75
350-315 600
800
960		 167
222
267		 35.5
32
28.5		 84 980 90
350-400 600
800
960		 167
222
267		 55
50
45.5		 83 980 160
400-300 920
1180
1300		 255
328
361		 23
19
16		 78 980 90
400-315 950
1250
1500		 264
347
416		 32
28
24		 76 980 132
500-235 1500
1800
2000		 416
500
556		 16
14
12		 75 980 110
500-300 1400
1700
1900		 388
472
528		 22
20
18		 80 980 132
500-315 1200
1550
1800		 333
416
500		 32
28
24		 78 980 160

故障排除法

故障現象 故障原因 排除方法
1、管道離心泵不出水 a、進出口閥門未打開，進出管路堵塞，流道葉輪堵塞。
b、電機運行方向不對，電機缺相轉速很慢。
c、吸入管漏氣。
d、泵沒灌滿液體，泵腔內有空氣。
e、進口供水不足，吸程過高，底閥漏水。
f、管路阻力過大，泵選型不當。		 a、檢查，去除堵塞物。
b、調整電機方向，緊固電機接線。
c、擰緊各密封面，排除漏氣。
d、灌滿液體并打開排氣閥，排盡空氣。
e、停機，檢查、調整（并網自來水管或帶吸程使用易出現此現象）。
f、減少管路彎道，重新選泵。
2、管道離心泵流量不足 a、先按1.原因檢查。
b、管道、泵流道葉輪部分堵塞，水垢陳積，閥門開度不足。
c、電壓偏低。
d、葉輪磨損。		 a、先按1.排除。
b、去除堵塞物，重新調整閥門開度。
c、穩壓。
d、更換葉輪。
3、管道離心泵功率過大 a、超過額定流量使用。
b、吸程過高。
c、泵軸承磨損。		 a、調節流量，關小出口閥門。
b、降低。
c、更換軸承。
4、管道離心泵雜音振動 a、管路支撐不穩。
b、液體混有氣體。
c、產生汽蝕。
d、軸承損壞。
e、電機超載發熱運行。		 a、穩固管路。
b、提高吸入壓力排氣。
c、降低真空度。
d、更換軸承。
e、調整按5。
5、管道離心泵電機發熱 a、流量過大，超載運行。
b、碰擦。
c、電機軸承損壞。
d、電壓不足。		 a、關小出口閥。
b、檢查排除。
c、更換軸承。
d、穩壓。
6、管道離心泵漏水 a、機械密封磨損。
b、泵體有砂孔或破裂。
c、密封面不平整。
d、安裝螺栓松懈。		 a、更換。
b、焊補或更換。
c、修整。
d、緊固。







掃描二維碼關注官方微信公眾號

掃描二維碼關注官方微信公眾號

  • 座機：
    0577-67983721
    0577-67316221
    0577-67316211

  • 掃一掃,關注我們

江安县| 湄潭县| 栾川县| 洛宁县| 通河县| 兴仁县| 邓州市| 平定县| 沅江市| 吉水县| 边坝县| 兴和县| 蒙阴县| 余庆县| 奉节县| 上思县| 资源县| 哈尔滨市| 安仁县| 依兰县| 柳州市| 枣庄市| 盐山县| 中山市| 阿拉善右旗| 江北区| 林西县| 林口县| 楚雄市| 绥中县| 垫江县| 茂名市| 万山特区| 泊头市| 富裕县| 扎囊县| 华安县| 苏州市| 山东省| 梧州市| 佛学|
