XBD-I型立式多級消防泵
XBD-I型多級消防泵是本公司在原有立式多級管道泵基礎上根據消防泵的新標準要求而開發出的新一代XBD管道型中低壓消防泵組產品。供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。
全國咨詢熱線：
0577-67983721
- 產品詳細
一、XBD-I型立式多級消防泵產品概述
XBD-I型立式多級消防泵是本公司在原有立式多級管道泵基礎上根據消防泵的新標準要求而開發出的新一代XBD管道型中低壓消防泵組產品。供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。適用于各種場合如住宅、賓館、辦公大樓、商業大樓、工廠、醫院等處的消防供水。
威王泵閥公司生產的XBD-GDL型系列消防泵其性能、技術條件符合國家新頒布的GB6245-1998《消防泵性能要求和試驗方法》標準的要求，消防泵經國家消防裝備質量監督檢測中心測試合格，獲得上海市消防產品認可證書。
產品全部采用計算機設計和優化處理，威王泵閥公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
二、XBD-I型立式多級消防泵產品特點
1、水力模型先進，效率高，性能范圍廣。
2、立式結構，占地面積小。
3、消防泵振動小，噪音低，采用水力平衡軸向力，使泵運行平穩，安全可靠。
4、消防泵進、出口在同一水平軸線上，且口徑規格相同，便于管路連接，裝卸極為方便。
三、XBD-I型立式多級消防泵技術參數
流量：0.5-45L/S；
壓力：0.2-2.0Mpa；
功率：1.1-90KW；
轉速：2900r/min；
口徑：ф25-ф150mm；
溫度范圍：≤80℃。
四、XBD-I型立式多級消防泵結構圖
1，該泵為立式、多級節段式結構.泵進出水法蘭處在同一直線上，葉輪采用水力平衡方式，軸向力, 泵下端有一導軸承.軸通過夾殼聯軸器與電機軸固定傳動.外筒為不銹鋼筒。
2，軸封采用機械密封。
3，泵由電機驅動，從電機端方向看，泵順時針?lè )较蛐D。
4，泵出口設有排氣閥（氣嘴），可保證泵內氣體能完全排盡。
5，葉輪可采用青銅材料.避免長期停機后葉輪與導葉間銹合。

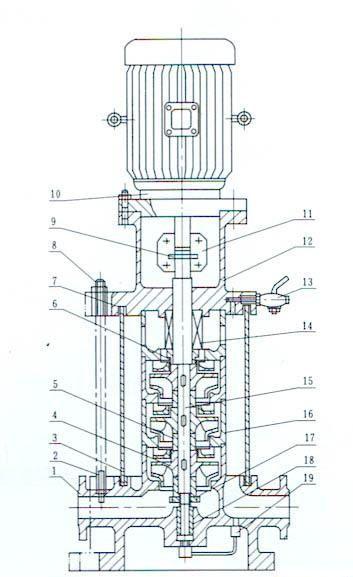

立式多級消防泵結構圖:
|
1 |
泵 體 |
6 |
軸 套 |
11 |
聯軸器 |
16 |
中 段 |
|
2 |
拉緊螺栓 |
7 |
密封墊 |
12 |
聯接座 |
17 |
軸套螺母 |
|
3 |
外 筒 |
8 |
螺 母 |
13 |
排氣閥 |
18 |
軸 瓦 |
|
4 |
葉 輪 |
9 |
銷 |
14 |
機械密封 |
19 |
回水管部件 |
|
5 |
葉輪擋套 |
10 |
電 機 |
15 |
軸 |
|
|

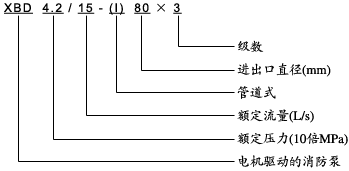

五、XBD-I型立式多級消防泵型號意義
六、XBD-I型立式多級消防泵性能參數
|
型 號
|
流量Q
|
揚程
(m) |
效率
(%) |
轉速
(r/min) |
功率(Kw)
|
汽蝕
余量 (m) |
進出
口徑 (mm) |
||
|
(L/s)
|
(m3/h)
|
軸功率
|
配套功率
|
||||||
|
XBD3.6/0.56-(I)25×3
|
2
|
0.56
|
36
|
30
|
2900
|
0.65
|
1.1
|
1.7
|
25
|
|
XBD4.8/0.56-(I)25×4
|
2
|
0.56
|
48
|
30
|
2900
|
0.87
|
1.1
|
1.7
|
25
|
|
XBD6/0.56-(I)25×5
|
2
|
0.56
|
60
|
30
|
2900
|
1.09
|
1.5
|
1.7
|
25
|
|
XBD7.2/0.56-(I)25×6
|
2
|
0.56
|
72
|
30
|
2900
|
1.30
|
1.5
|
1.7
|
25
|
|
XBD8.4/0.56-(I)25×7
|
2
|
0.56
|
84
|
30
|
2900
|
1.52
|
2.2
|
1.7
|
25
|
|
XBD9.6/0.56-(I)25×8
|
2
|
0.56
|
96
|
30
|
2900
|
0.74
|
2.2
|
1.7
|
25
|
|
XBD10.8/0.56-(I)25×9
|
2
|
0.56
|
108
|
30
|
2900
|
1.96
|
2.2
|
1.7
|
25
|
|
XBD120/0.56-(I)25×10
|
2
|
0.56
|
120
|
30
|
2900
|
2.17
|
3
|
1.7
|
25
|
|
XBD13.2/0.56-(I)254×11
|
2
|
0.56
|
132
|
30
|
2900
|
2.39
|
3
|
1.7
|
25
|
|
XBD14.0/0.56-(I)25×12
|
2
|
0.56
|
144
|
30
|
2900
|
2.61
|
3
|
1.7
|
25
|
|
XBD3.3/1.11-(I)25×3
|
4
|
1.11
|
33
|
40
|
2900
|
0.90
|
1.1
|
1.7
|
25
|
|
XBD4.4/1.11-(I)25×4
|
4
|
1.11
|
44
|
40
|
2900
|
1.20
|
1.5
|
1.7
|
25
|
|
XBD6.6/1.11-(I)25×6
|
4
|
1.11
|
66
|
40
|
2900
|
1.80
|
2.2
|
1.7
|
25
|
|
XBD7.7/1.11-(I)25×7
|
4
|
1.11
|
77
|
40
|
2900
|
2.10
|
2.2
|
1.7
|
25
|
|
XBD8.8/1.11-(I)25×8
|
4
|
1.11
|
88
|
40
|
2900
|
2.40
|
3
|
1.7
|
25
|
|
XBD9.9/1.11-(I)25×9
|
4
|
1.11
|
99
|
40
|
2900
|
2.70
|
3
|
1.7
|
25
|
|
XBD11/1.11-(I)25×10
|
4
|
1.11
|
110
|
40
|
2900
|
3.00
|
4
|
1.7
|
25
|
|
XBD12.1/1.11-(I)25×11
|
4
|
1.11
|
121
|
40
|
2900
|
3.30
|
4
|
1.7
|
25
|
|
XBD13.2/1.11-(I)25×12
|
4
|
1.11
|
132
|
40
|
2900
|
3.60
|
4
|
1.7
|
25
|
|
XBD14.3/1.11-(I)25×13
|
4
|
1.11
|
143
|
40
|
2900
|
3.90
|
4
|
1.7
|
25
|
|
XBD3.6/1.67-(I)40×3
|
6
|
1.67
|
36
|
52
|
2900
|
1.13
|
1.5
|
1.7
|
40
|
|
XBD4.8/1.67-(I)40×4
|
6
|
1.67
|
48
|
52
|
2900
|
1.5
|
2.2
|
1.7
|
40
|
|
XBD6/1.67-(I)40×5
|
6
|
1.67
|
60
|
52
|
2900
|
1.88
|
2.2
|
1.7
|
40
|
|
XBD7.2/1.67-(I)40×6
|
6
|
1.67
|
72
|
52
|
2900
|
2.26
|
3
|
1.7
|
40
|
|
XBD8.7/1.67-(I)40×7
|
6
|
1.67
|
84
|
52
|
2900
|
2.64
|
3
|
1.7
|
40
|
|
XBD9.6/1.67-(I)40×8
|
6
|
1.67
|
96
|
52
|
2900
|
3.01
|
4
|
1.7
|
40
|
|
XBD10.8/1.67-(I)40×9
|
6
|
1.67
|
108
|
52
|
2900
|
3.39
|
4
|
1.7
|
40
|
|
XBD12/1.67-(I)40×10
|
6
|
1.67
|
120
|
52
|
2900
|
3.77
|
4
|
1.7
|
40
|
|
XBD13.2/1.67-(I)40×11
|
6
|
1.67
|
132
|
52
|
2900
|
4.15
|
5.5
|
1.7
|
40
|
|
XBD14.4/1.67-(I)40×12
|
6
|
1.67
|
144
|
52
|
2900
|
4.52
|
5.5
|
1.7
|
40
|
|
XBD3/33.3-(I)50×2
|
12
|
3.33
|
30
|
56
|
2900
|
1.75
|
2.2
|
1.8
|
50
|
|
XBD4.5/3.33-(I)50×3
|
12
|
3.33
|
45
|
56
|
2900
|
2.63
|
3
|
1.8
|
50
|
|
XBD6.0/3.33-(I)50×4
|
12
|
3.33
|
60
|
56
|
2900
|
3.6
|
4
|
1.8
|
50
|
|
XBD7.5/3.33-(I)50×5
|
12
|
3.33
|
75
|
56
|
2900
|
4.27
|
5.5
|
1.8
|
50
|
|
XBD9/3.33-(I)50×6
|
12
|
3.33
|
90
|
56
|
2900
|
5.25
|
5.5
|
1.8
|
50
|
|
XBD10/3.33-(I)50×7
|
12
|
3.33
|
105
|
56
|
2900
|
6.2
|
7.5
|
1.8
|
50
|
|
XBD12/3.33-(I)50×8
|
12
|
3.33
|
120
|
56
|
2900
|
7.0
|
7.5
|
1.8
|
50
|
|
XBD13.5/3.3-(I)50×9
|
12
|
3.33
|
135
|
56
|
2900
|
7.87
|
11
|
1.8
|
50
|
|
XBD15/3.33-(I)50×10
|
12
|
3.33
|
150
|
56
|
2900
|
8.75
|
11
|
1.8
|
50
|
|
XBD3/5-(I)50×2
|
18
|
5
|
30
|
62
|
2900
|
2.37
|
3
|
1.8
|
50
|
|
XBD4.5/5-(I)50×3
|
18
|
5
|
45
|
62
|
2900
|
3.56
|
4
|
1.8
|
50
|
|
XBD6/5-(I)50×4
|
18
|
5
|
60
|
62
|
2900
|
4.75
|
5.35
|
1.8
|
50
|
|
XBD7.5/5-(I)50×5
|
18
|
5
|
75
|
62
|
2900
|
5.93
|
7.5
|
1.8
|
50
|
|
XBD9/5-(I)50×6
|
18
|
5
|
90
|
62
|
2900
|
7.12
|
7.5
|
1.8
|
50
|
|
XBD10.5/5-(I)50×7
|
18
|
5
|
105.5
|
62
|
2900
|
8.30
|
11
|
1.8
|
50
|
|
XBD12/5-(I)50×8
|
18
|
5
|
120
|
62
|
2900
|
9.49
|
11
|
1.8
|
50
|
|
XBD13.5/5-(I)50×9
|
18
|
5
|
135
|
62
|
2900
|
10.68
|
11
|
1.8
|
50
|
|
XBD15/5-(I)50×10
|
18
|
5
|
150
|
62
|
2900
|
11.87
|
15
|
1.8
|
50
|
|
XBD2.4/10-(I)80×2
|
36
|
10
|
24
|
68
|
2900
|
3.46
|
4
|
4
|
80
|
|
XBD3.6/10-(I)80×3
|
36
|
10
|
36
|
68
|
2900
|
5.19
|
5.5
|
4
|
80
|
|
XBD4.8/10-(I)80×4
|
36
|
10
|
48
|
68
|
2900
|
6.92
|
7.5
|
4
|
80
|
|
XBD6/10-(I)80×5
|
36
|
10
|
60
|
68
|
2900
|
8.67
|
11
|
4
|
80
|
|
XBD7.2/10-(I)80×6
|
36
|
10
|
72
|
68
|
2900
|
10.39
|
11
|
4
|
80
|
|
XBD8.4/10-(I)80×7
|
36
|
10
|
84
|
68
|
2900
|
12.12
|
15
|
4
|
80
|
|
XBD9.6/10-(I)80×8
|
36
|
10
|
96
|
68
|
2900
|
13.85
|
15
|
4
|
80
|
|
XBD10.8/10-(I)80×9
|
36
|
10
|
108
|
68
|
2900
|
15.59
|
18.5
|
4
|
80
|
|
XBD12/10-(I)80×10
|
36
|
10
|
120
|
68
|
2900
|
17.31
|
18.5
|
4
|
80
|
|
XBD2.8/15-(I)80×2
|
54
|
15
|
28
|
70
|
2900
|
5.88
|
7.5
|
4
|
80
|
|
XBD4.2/15-(I)80×3
|
54
|
15
|
42
|
70
|
2900
|
8.82
|
11
|
4
|
80
|
|
XBD5.6/15-(I)80×4
|
54
|
15
|
56
|
70
|
2900
|
11.76
|
15
|
4
|
80
|
|
XBD7/15-(I)80×5
|
54
|
15
|
70
|
70
|
2900
|
14.7
|
18.5
|
4
|
80
|
|
XBD8.4/15-(I)80×6
|
54
|
15
|
84
|
70
|
2900
|
17.64
|
18.5
|
4
|
80
|
|
XBD9.8/15-(I)80×7
|
54
|
15
|
98
|
70
|
2900
|
20.58
|
22
|
4
|
80
|
|
XBD11.2/15-(I)80×8
|
54
|
15
|
112
|
70
|
2900
|
23.54
|
30
|
4
|
80
|
|
XBD12.6/15-(I)80×9
|
54
|
15
|
126
|
70
|
2900
|
26.49
|
30
|
4
|
80
|
|
XBD14/15-(I)80×10
|
54
|
15
|
140
|
70
|
2900
|
29.43
|
37
|
4
|
80
|
|
XBD2.8/20-(I)100×2
|
72
|
20
|
28
|
73
|
2900
|
7.53
|
11
|
4.5
|
100
|
|
XBD4.2/20-(I)100×3
|
72
|
20
|
42
|
73
|
2900
|
10.29
|
15
|
4.5
|
100
|
|
XBD5.6/20-(I)100×4
|
72
|
20
|
56
|
73
|
2900
|
15.05
|
18.5
|
4.5
|
100
|
|
XBD7/20-(I)100×5
|
72
|
20
|
70
|
73
|
2900
|
18.81
|
22
|
4.5
|
100
|
|
XBD8.4/20-(I)100×6
|
72
|
20
|
84
|
73
|
2900
|
22.57
|
30
|
4.5
|
100
|
|
XBD9.8/20-(I)100×7
|
72
|
20
|
98
|
73
|
2900
|
26.34
|
30
|
4.5
|
100
|
|
XBD11.2/20-(I)100×8
|
72
|
20
|
112
|
73
|
2900
|
30.1
|
37
|
4.5
|
100
|
|
XBD12.6/20-(I)100×9
|
72
|
20
|
125
|
73
|
2900
|
33.9
|
37
|
4.5
|
100
|
|
XBD14/20-(I)100×10
|
72
|
20
|
140
|
73
|
2900
|
37.6
|
45
|
4.5
|
100
|
|
XBD4.2/25-(I)125×2
|
90
|
25
|
42
|
73
|
2900
|
14.1
|
18.5
|
4.3
|
125
|
|
XBD6.3/25-(I)125×3
|
90
|
25
|
63
|
73
|
2900
|
21.2
|
30
|
4.3
|
125
|
|
XBD8.4/25-(I)125×4
|
90
|
25
|
84
|
73
|
2900
|
28.2
|
37
|
4.3
|
125
|
|
XBD10.5/25-(I)125×5
|
90
|
25
|
108
|
73
|
2900
|
35.3
|
45
|
4.3
|
125
|
|
XBD12.6/25-(I)125×6
|
90
|
25
|
126
|
73
|
2900
|
40.3
|
55
|
4.3
|
125
|
|
XBD14.7/25-(I)125×7
|
90
|
25
|
147
|
73
|
2900
|
40.4
|
55
|
4.3
|
125
|
|
XBD16.8/25-(I)125×8
|
90
|
25
|
168
|
73
|
2900
|
56.4
|
75
|
4.3
|
125
|
|
XBD18.9/25-(I)125×9
|
90
|
25
|
189
|
73
|
2900
|
63.5
|
75
|
4.3
|
125
|
|
XBD21/25-(I)125×10
|
90
|
25
|
210
|
73
|
2900
|
70.6
|
90
|
4.3
|
125
|
|
XBD3.8/30-(I)125×2
|
108
|
30
|
38
|
74
|
2900
|
15.1
|
18.5
|
4.6
|
125
|
|
XBD5.7/30-(I)125×3
|
108
|
30
|
57
|
74
|
2900
|
22.7
|
30
|
4.6
|
125
|
|
XBD7.6/30-(I)125×4
|
108
|
30
|
76
|
74
|
2900
|
30.2
|
37
|
4.6
|
125
|
|
XBD9.5/30-(I)125×5
|
108
|
30
|
95
|
74
|
2900
|
37.8
|
45
|
4.6
|
125
|
|
XBD11.4/60-(I)125×6
|
108
|
30
|
114
|
74
|
2900
|
45.3
|
55
|
4.6
|
125
|
|
XBD13.3/30-(I)125×7
|
108
|
30
|
133
|
74
|
2900
|
52.9
|
55
|
4.6
|
125
|
|
XBD15.2/30-(I)125×8
|
108
|
30
|
152
|
74
|
2900
|
60.5
|
75
|
4.6
|
125
|
|
XBD17.1/30-(I)125×9
|
108
|
30
|
171
|
74
|
2900
|
68.0
|
75
|
4.6
|
125
|
|
XBD19/30-(I)125×10
|
108
|
30
|
160
|
74
|
2900
|
75.6
|
90
|
4.6
|
125
|
|
XBD4.3/35-(I)150×2
|
126
|
35
|
43
|
72
|
2900
|
20.5
|
30
|
4.4
|
150
|
|
XBD6.5/35-(I)150×3
|
126
|
35
|
65
|
72
|
2900
|
30.7
|
37
|
4.4
|
150
|
|
XBD8.7/35-(I)150×4
|
126
|
35
|
87
|
72
|
2900
|
40.9
|
45
|
4.4
|
150
|
|
XBD10.9/35-(I)150×5
|
126
|
35
|
109
|
72
|
2900
|
51.2
|
75
|
4.4
|
150
|
|
XBD13.0/35-(I)150×6
|
126
|
35
|
130
|
72
|
2900
|
61.4
|
75
|
4.4
|
150
|
|
XBD15.2/35-(I)150×7
|
126
|
35
|
152
|
72
|
2900
|
71.6
|
90
|
4.4
|
150
|
|
XBD17.4/35-(I)150×8
|
126
|
35
|
174
|
72
|
2900
|
81.9
|
90
|
4.4
|
150
|
|
XBD19.6/35-(I)150×9
|
126
|
35
|
196
|
72
|
2900
|
92.1
|
110
|
4.4
|
150
|
|
XBD21.8/35-(I)150×10
|
126
|
35
|
218
|
72
|
2900
|
102.4
|
132
|
4.4
|
150
|
|
XBD4.1/40-(I)150×2
|
144
|
40
|
42
|
76
|
2900
|
21.2
|
30
|
4.4
|
150
|
|
XBD6.2/40-(I)150×3
|
144
|
40
|
62
|
76
|
2900
|
32.0
|
37
|
4.4
|
150
|
|
XBD8.6/40-(I)150×4
|
144
|
40
|
86
|
76
|
2900
|
42.7
|
55
|
4.4
|
150
|
|
XBD10.4/40-(I)150×5
|
144
|
40
|
104
|
76
|
2900
|
53.4
|
75
|
4.4
|
150
|
|
XBD12.4/40-(I)150×6
|
144
|
40
|
124
|
76
|
2900
|
64.0
|
75
|
4.4
|
150
|
|
XBD14.5/40-(I)150×7
|
144
|
40
|
145
|
76
|
2900
|
74.7
|
90
|
4.4
|
150
|
|
XBD16.6/40-(I)150×8
|
144
|
40
|
166
|
76
|
2900
|
85.4
|
110
|
4.4
|
150
|
|
XBD18.7/40-(I)150×9
|
144
|
40
|
187
|
76
|
2900
|
96.0
|
110
|
4.4
|
150
|
|
XBD20.7/40-(I)150×10
|
144
|
40
|
207
|
76
|
2900
|
107.1
|
132
|
4.4
|
150
|
|
XBD4/45-(I)150×2
|
162
|
45
|
40
|
78
|
2900
|
22.6
|
30
|
4.5
|
150
|
|
XBD6/45-(I)150×3
|
162
|
45
|
60
|
78
|
2900
|
34.0
|
37
|
4.5
|
150
|
|
XBD8/45-(I)150×4
|
162
|
45
|
80
|
78
|
2900
|
45.3
|
55
|
4.5
|
150
|
|
XBD10/45-(I)150×5
|
162
|
45
|
100
|
78
|
2900
|
56.6
|
75
|
4.5
|
150
|
|
XBD12/45-(I)150×6
|
162
|
45
|
120
|
78
|
2900
|
67.9
|
75
|
4.5
|
150
|
|
XBD14/45-(I)150×7
|
162
|
45
|
140
|
78
|
2900
|
79.2
|
90
|
4.5
|
150
|
|
XBD16/45-(I)150×8
|
162
|
45
|
160
|
78
|
2900
|
90.6
|
110
|
4.5
|
150
|
|
XBD18/45-(I)150×9
|
162
|
45
|
180
|
78
|
2900
|
101.9
|
110
|
4.5
|
150
|
|
XBD20/45-(I)150×10
|
162
|
45
|
200
|
78
|
2900
|
113.2
|
132
|
4.5
|
150
|
相關產品
上一篇: IH型不銹鋼化工離心泵|耐腐蝕化工泵
下一篇： XBD-W型臥式多級消防泵
