XBD-I管道式多級消防穩壓泵
XBD-I管道式多級消防穩壓泵是本司在原有立式多級管道泵基礎上根據消防泵的新標準要求而開發出的新一代XBD管道型中低壓消防泵組產品。供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。
全國咨詢熱線：
0577-67983721
- 產品詳細
一、XBD-I管道式多級消防穩壓泵產品概述
XBD-I管道式多級消防穩壓泵是本司在原有立式多級管道泵基礎上根據消防泵的新標準要求而開發出的新一代XBD管道型中低壓消防泵組產品。供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。消防穩壓泵適用于各種場合如住宅、賓館、辦公大樓、商業大樓、工廠、醫院等處的消防供水。
威王泵閥公司生產的XBD-GDL型系列消防泵其性能、技術條件符合國家新頒布的GB6245-1998《消防泵性能要求和試驗方法》標準的要求，產品經國家消防裝備質量監督檢測中心測試合格，獲得上海市消防產品認可證書。
本司產品全部采用計算機設計和優化處理，威王泵閥公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
二、XBD-I管道式多級消防穩壓泵產品特點
1、水力模型先進，效率高，性能范圍廣。
2、穩壓泵立式結構，占地面積小。
3、振動小，噪音低，采用水力平衡軸向力，使泵運行平穩，安全可靠。
4、消防穩壓泵進、出口在同一水平軸線上，且口徑規格相同，便于管路連接，裝卸極為方便。
三、XBD-I管道式多級消防穩壓泵技術參數
流量：0.5-45L/S；
壓力：0.2-2.0Mpa；
功率：1.1-90KW；
轉速：2900r/min；
口徑：ф25-ф150mm；
溫度范圍：≤80℃。
穩壓泵不用于使自噴淋系統和消火栓系統始終處于要求的壓力工況條件，一旦出流即能滿足消防用水所需的水壓和水量要求。其作用是十分明顯的，因此規范所指的增壓水泵，實質上是指穩壓泵，尤其是自動噴水滅火系統的穩壓泵 穩壓泵的流量值決定于諸多因素，其中較主要的因素有：
(1)系統的類別 當穩壓泵用于自噴淋系統時，考慮一個噴頭的水量；而用于消火栓系統時，考慮一個消火栓的水量。
(2)有無氣壓水罐配套設置 無氣壓水罐配套設置時，穩壓泵的流量按不大于一個噴頭或一個消火栓的水量計算。有氣壓水罐配套設置時，系統的水量補充和壓力保證是靠氣壓水罐來實施的，穩壓泵的流量只需滿足氣壓水罐對流量的要求，即穩壓泵的流量應考慮氣壓水罐的調節容積的因素。此時，穩壓泵流量應按氣壓給水設備罐內空氣和水的總容積和罐內水的容積計算公式計算確定。水泵出水量應為當罐內為平均壓力時，不小于管網大小時流量的1.2倍。 《高規》條文并無氣壓水罐必須配置的規定，但無氣壓水罐，穩壓泵啟動頻繁，容易損壞；有氣壓水罐，穩壓泵啟動頻繁問題可以得到緩解，系統的穩壓工況的保證能得到更好的體現。但需增加氣壓水罐的費用，一般情況配套設置的氣壓水罐容積毋需過大，容積以小于50L為宜。上海市已編制穩壓泵配套設置氣壓水罐的標準圖集。
(3)系統范圍威王設有穩壓泵的準高壓給水系統(或稱穩高壓給水系統)，其范疇有在室內的，也有室內和室外的。室內準高壓給水系統，管材采用鋼管，接口采用螺紋、法蘭或焊接連接，管網系統的滲漏主要發生在水泵的密封部位，其數量相對而言是有限的。而室內外準高壓給水系統，由于室外管材采用鑄鐵管，接口采用承插式連接，接口密封采用橡膠圈，管網的范圍較大，接口滲漏在整個滲漏量中占有相當比重。管道施工后隨即進行回覆土，有時接口部位用混疑土圍護加固，即便有滲漏，也很難采取補救措施。凡此種種都說明室內外采用準高壓給水系統時，穩壓泵的流量應留有足夠的余地。

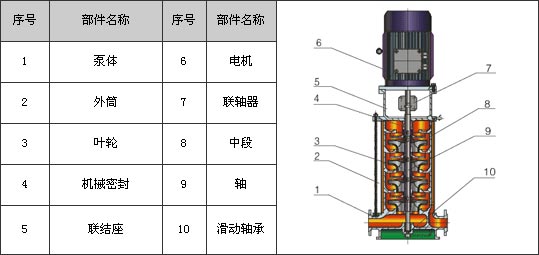

四、XBD-I管道式多級消防穩壓泵結構圖
五、XBD-I管道式多級消防穩壓泵型號意義
六、XBD-I管道式多級消防穩壓泵結構圖
|
型 號
|
流量Q
|
揚程
(m) |
效率
(%) |
轉速
(r/min) |
功率(Kw)
|
汽蝕
余量 (m) |
進出
口徑 (mm) |
||
|
(L/s)
|
(m3/h)
|
軸功率
|
配套功率
|
||||||
|
XBD3.6/0.56-(I)25×3
|
2
|
0.56
|
36
|
30
|
2900
|
0.65
|
1.1
|
1.7
|
25
|
|
XBD4.8/0.56-(I)25×4
|
2
|
0.56
|
48
|
30
|
2900
|
0.87
|
1.1
|
1.7
|
25
|
|
XBD6/0.56-(I)25×5
|
2
|
0.56
|
60
|
30
|
2900
|
1.09
|
1.5
|
1.7
|
25
|
|
XBD7.2/0.56-(I)25×6
|
2
|
0.56
|
72
|
30
|
2900
|
1.30
|
1.5
|
1.7
|
25
|
|
XBD8.4/0.56-(I)25×7
|
2
|
0.56
|
84
|
30
|
2900
|
1.52
|
2.2
|
1.7
|
25
|
|
XBD9.6/0.56-(I)25×8
|
2
|
0.56
|
96
|
30
|
2900
|
0.74
|
2.2
|
1.7
|
25
|
|
XBD10.8/0.56-(I)25×9
|
2
|
0.56
|
108
|
30
|
2900
|
1.96
|
2.2
|
1.7
|
25
|
|
XBD120/0.56-(I)25×10
|
2
|
0.56
|
120
|
30
|
2900
|
2.17
|
3
|
1.7
|
25
|
|
XBD13.2/0.56-(I)254×11
|
2
|
0.56
|
132
|
30
|
2900
|
2.39
|
3
|
1.7
|
25
|
|
XBD14.0/0.56-(I)25×12
|
2
|
0.56
|
144
|
30
|
2900
|
2.61
|
3
|
1.7
|
25
|
|
XBD3.3/1.11-(I)25×3
|
4
|
1.11
|
33
|
40
|
2900
|
0.90
|
1.1
|
1.7
|
25
|
|
XBD4.4/1.11-(I)25×4
|
4
|
1.11
|
44
|
40
|
2900
|
1.20
|
1.5
|
1.7
|
25
|
|
XBD6.6/1.11-(I)25×6
|
4
|
1.11
|
66
|
40
|
2900
|
1.80
|
2.2
|
1.7
|
25
|
|
XBD7.7/1.11-(I)25×7
|
4
|
1.11
|
77
|
40
|
2900
|
2.10
|
2.2
|
1.7
|
25
|
|
XBD8.8/1.11-(I)25×8
|
4
|
1.11
|
88
|
40
|
2900
|
2.40
|
3
|
1.7
|
25
|
|
XBD9.9/1.11-(I)25×9
|
4
|
1.11
|
99
|
40
|
2900
|
2.70
|
3
|
1.7
|
25
|
|
XBD11/1.11-(I)25×10
|
4
|
1.11
|
110
|
40
|
2900
|
3.00
|
4
|
1.7
|
25
|
|
XBD12.1/1.11-(I)25×11
|
4
|
1.11
|
121
|
40
|
2900
|
3.30
|
4
|
1.7
|
25
|
|
XBD13.2/1.11-(I)25×12
|
4
|
1.11
|
132
|
40
|
2900
|
3.60
|
4
|
1.7
|
25
|
|
XBD14.3/1.11-(I)25×13
|
4
|
1.11
|
143
|
40
|
2900
|
3.90
|
4
|
1.7
|
25
|
|
XBD3.6/1.67-(I)40×3
|
6
|
1.67
|
36
|
52
|
2900
|
1.13
|
1.5
|
1.7
|
40
|
|
XBD4.8/1.67-(I)40×4
|
6
|
1.67
|
48
|
52
|
2900
|
1.5
|
2.2
|
1.7
|
40
|
|
XBD6/1.67-(I)40×5
|
6
|
1.67
|
60
|
52
|
2900
|
1.88
|
2.2
|
1.7
|
40
|
|
XBD7.2/1.67-(I)40×6
|
6
|
1.67
|
72
|
52
|
2900
|
2.26
|
3
|
1.7
|
40
|
|
XBD8.7/1.67-(I)40×7
|
6
|
1.67
|
84
|
52
|
2900
|
2.64
|
3
|
1.7
|
40
|
|
XBD9.6/1.67-(I)40×8
|
6
|
1.67
|
96
|
52
|
2900
|
3.01
|
4
|
1.7
|
40
|
|
XBD10.8/1.67-(I)40×9
|
6
|
1.67
|
108
|
52
|
2900
|
3.39
|
4
|
1.7
|
40
|
|
XBD12/1.67-(I)40×10
|
6
|
1.67
|
120
|
52
|
2900
|
3.77
|
4
|
1.7
|
40
|
|
XBD13.2/1.67-(I)40×11
|
6
|
1.67
|
132
|
52
|
2900
|
4.15
|
5.5
|
1.7
|
40
|
|
XBD14.4/1.67-(I)40×12
|
6
|
1.67
|
144
|
52
|
2900
|
4.52
|
5.5
|
1.7
|
40
|
|
XBD3/33.3-(I)50×2
|
12
|
3.33
|
30
|
56
|
2900
|
1.75
|
2.2
|
1.8
|
50
|
|
XBD4.5/3.33-(I)50×3
|
12
|
3.33
|
45
|
56
|
2900
|
2.63
|
3
|
1.8
|
50
|
|
XBD6.0/3.33-(I)50×4
|
12
|
3.33
|
60
|
56
|
2900
|
3.6
|
4
|
1.8
|
50
|
|
XBD7.5/3.33-(I)50×5
|
12
|
3.33
|
75
|
56
|
2900
|
4.27
|
5.5
|
1.8
|
50
|
|
XBD9/3.33-(I)50×6
|
12
|
3.33
|
90
|
56
|
2900
|
5.25
|
5.5
|
1.8
|
50
|
|
XBD10/3.33-(I)50×7
|
12
|
3.33
|
105
|
56
|
2900
|
6.2
|
7.5
|
1.8
|
50
|
|
XBD12/3.33-(I)50×8
|
12
|
3.33
|
120
|
56
|
2900
|
7.0
|
7.5
|
1.8
|
50
|
|
XBD13.5/3.3-(I)50×9
|
12
|
3.33
|
135
|
56
|
2900
|
7.87
|
11
|
1.8
|
50
|
|
XBD15/3.33-(I)50×10
|
12
|
3.33
|
150
|
56
|
2900
|
8.75
|
11
|
1.8
|
50
|
|
XBD3/5-(I)50×2
|
18
|
5
|
30
|
62
|
2900
|
2.37
|
3
|
1.8
|
50
|
|
XBD4.5/5-(I)50×3
|
18
|
5
|
45
|
62
|
2900
|
3.56
|
4
|
1.8
|
50
|
|
XBD6/5-(I)50×4
|
18
|
5
|
60
|
62
|
2900
|
4.75
|
5.35
|
1.8
|
50
|
|
XBD7.5/5-(I)50×5
|
18
|
5
|
75
|
62
|
2900
|
5.93
|
7.5
|
1.8
|
50
|
|
XBD9/5-(I)50×6
|
18
|
5
|
90
|
62
|
2900
|
7.12
|
7.5
|
1.8
|
50
|
|
XBD10.5/5-(I)50×7
|
18
|
5
|
105.5
|
62
|
2900
|
8.30
|
11
|
1.8
|
50
|
|
XBD12/5-(I)50×8
|
18
|
5
|
120
|
62
|
2900
|
9.49
|
11
|
1.8
|
50
|
|
XBD13.5/5-(I)50×9
|
18
|
5
|
135
|
62
|
2900
|
10.68
|
11
|
1.8
|
50
|
|
XBD15/5-(I)50×10
|
18
|
5
|
150
|
62
|
2900
|
11.87
|
15
|
1.8
|
50
|
|
XBD2.4/10-(I)80×2
|
36
|
10
|
24
|
68
|
2900
|
3.46
|
4
|
4
|
80
|
|
XBD3.6/10-(I)80×3
|
36
|
10
|
36
|
68
|
2900
|
5.19
|
5.5
|
4
|
80
|
|
XBD4.8/10-(I)80×4
|
36
|
10
|
48
|
68
|
2900
|
6.92
|
7.5
|
4
|
80
|
|
XBD6/10-(I)80×5
|
36
|
10
|
60
|
68
|
2900
|
8.67
|
11
|
4
|
80
|
|
XBD7.2/10-(I)80×6
|
36
|
10
|
72
|
68
|
2900
|
10.39
|
11
|
4
|
80
|
|
XBD8.4/10-(I)80×7
|
36
|
10
|
84
|
68
|
2900
|
12.12
|
15
|
4
|
80
|
|
XBD9.6/10-(I)80×8
|
36
|
10
|
96
|
68
|
2900
|
13.85
|
15
|
4
|
80
|
|
XBD10.8/10-(I)80×9
|
36
|
10
|
108
|
68
|
2900
|
15.59
|
18.5
|
4
|
80
|
|
XBD12/10-(I)80×10
|
36
|
10
|
120
|
68
|
2900
|
17.31
|
18.5
|
4
|
80
|
|
XBD2.8/15-(I)80×2
|
54
|
15
|
28
|
70
|
2900
|
5.88
|
7.5
|
4
|
80
|
|
XBD4.2/15-(I)80×3
|
54
|
15
|
42
|
70
|
2900
|
8.82
|
11
|
4
|
80
|
|
XBD5.6/15-(I)80×4
|
54
|
15
|
56
|
70
|
2900
|
11.76
|
15
|
4
|
80
|
|
XBD7/15-(I)80×5
|
54
|
15
|
70
|
70
|
2900
|
14.7
|
18.5
|
4
|
80
|
|
XBD8.4/15-(I)80×6
|
54
|
15
|
84
|
70
|
2900
|
17.64
|
18.5
|
4
|
80
|
|
XBD9.8/15-(I)80×7
|
54
|
15
|
98
|
70
|
2900
|
20.58
|
22
|
4
|
80
|
|
XBD11.2/15-(I)80×8
|
54
|
15
|
112
|
70
|
2900
|
23.54
|
30
|
4
|
80
|
|
XBD12.6/15-(I)80×9
|
54
|
15
|
126
|
70
|
2900
|
26.49
|
30
|
4
|
80
|
|
XBD14/15-(I)80×10
|
54
|
15
|
140
|
70
|
2900
|
29.43
|
37
|
4
|
80
|
|
XBD2.8/20-(I)100×2
|
72
|
20
|
28
|
73
|
2900
|
7.53
|
11
|
4.5
|
100
|
|
XBD4.2/20-(I)100×3
|
72
|
20
|
42
|
73
|
2900
|
10.29
|
15
|
4.5
|
100
|
|
XBD5.6/20-(I)100×4
|
72
|
20
|
56
|
73
|
2900
|
15.05
|
18.5
|
4.5
|
100
|
|
XBD7/20-(I)100×5
|
72
|
20
|
70
|
73
|
2900
|
18.81
|
22
|
4.5
|
100
|
|
XBD8.4/20-(I)100×6
|
72
|
20
|
84
|
73
|
2900
|
22.57
|
30
|
4.5
|
100
|
|
XBD9.8/20-(I)100×7
|
72
|
20
|
98
|
73
|
2900
|
26.34
|
30
|
4.5
|
100
|
|
XBD11.2/20-(I)100×8
|
72
|
20
|
112
|
73
|
2900
|
30.1
|
37
|
4.5
|
100
|
|
XBD12.6/20-(I)100×9
|
72
|
20
|
125
|
73
|
2900
|
33.9
|
37
|
4.5
|
100
|
|
XBD14/20-(I)100×10
|
72
|
20
|
140
|
73
|
2900
|
37.6
|
45
|
4.5
|
100
|
|
XBD4.2/25-(I)125×2
|
90
|
25
|
42
|
73
|
2900
|
14.1
|
18.5
|
4.3
|
125
|
|
XBD6.3/25-(I)125×3
|
90
|
25
|
63
|
73
|
2900
|
21.2
|
30
|
4.3
|
125
|
|
XBD8.4/25-(I)125×4
|
90
|
25
|
84
|
73
|
2900
|
28.2
|
37
|
4.3
|
125
|
|
XBD10.5/25-(I)125×5
|
90
|
25
|
108
|
73
|
2900
|
35.3
|
45
|
4.3
|
125
|
|
XBD12.6/25-(I)125×6
|
90
|
25
|
126
|
73
|
2900
|
40.3
|
55
|
4.3
|
125
|
|
XBD14.7/25-(I)125×7
|
90
|
25
|
147
|
73
|
2900
|
40.4
|
55
|
4.3
|
125
|
|
XBD16.8/25-(I)125×8
|
90
|
25
|
168
|
73
|
2900
|
56.4
|
75
|
4.3
|
125
|
|
XBD18.9/25-(I)125×9
|
90
|
25
|
189
|
73
|
2900
|
63.5
|
75
|
4.3
|
125
|
|
XBD21/25-(I)125×10
|
90
|
25
|
210
|
73
|
2900
|
70.6
|
90
|
4.3
|
125
|
|
XBD3.8/30-(I)125×2
|
108
|
30
|
38
|
74
|
2900
|
15.1
|
18.5
|
4.6
|
125
|
|
XBD5.7/30-(I)125×3
|
108
|
30
|
57
|
74
|
2900
|
22.7
|
30
|
4.6
|
125
|
|
XBD7.6/30-(I)125×4
|
108
|
30
|
76
|
74
|
2900
|
30.2
|
37
|
4.6
|
125
|
|
XBD9.5/30-(I)125×5
|
108
|
30
|
95
|
74
|
2900
|
37.8
|
45
|
4.6
|
125
|
|
XBD11.4/60-(I)125×6
|
108
|
30
|
114
|
74
|
2900
|
45.3
|
55
|
4.6
|
125
|
|
XBD13.3/30-(I)125×7
|
108
|
30
|
133
|
74
|
2900
|
52.9
|
55
|
4.6
|
125
|
|
XBD15.2/30-(I)125×8
|
108
|
30
|
152
|
74
|
2900
|
60.5
|
75
|
4.6
|
125
|
|
XBD17.1/30-(I)125×9
|
108
|
30
|
171
|
74
|
2900
|
68.0
|
75
|
4.6
|
125
|
|
XBD19/30-(I)125×10
|
108
|
30
|
160
|
74
|
2900
|
75.6
|
90
|
4.6
|
125
|
|
XBD4.3/35-(I)150×2
|
126
|
35
|
43
|
72
|
2900
|
20.5
|
30
|
4.4
|
150
|
|
XBD6.5/35-(I)150×3
|
126
|
35
|
65
|
72
|
2900
|
30.7
|
37
|
4.4
|
150
|
|
XBD8.7/35-(I)150×4
|
126
|
35
|
87
|
72
|
2900
|
40.9
|
45
|
4.4
|
150
|
|
XBD10.9/35-(I)150×5
|
126
|
35
|
109
|
72
|
2900
|
51.2
|
75
|
4.4
|
150
|
|
XBD13.0/35-(I)150×6
|
126
|
35
|
130
|
72
|
2900
|
61.4
|
75
|
4.4
|
150
|
|
XBD15.2/35-(I)150×7
|
126
|
35
|
152
|
72
|
2900
|
71.6
|
90
|
4.4
|
150
|
|
XBD17.4/35-(I)150×8
|
126
|
35
|
174
|
72
|
2900
|
81.9
|
90
|
4.4
|
150
|
|
XBD19.6/35-(I)150×9
|
126
|
35
|
196
|
72
|
2900
|
92.1
|
110
|
4.4
|
150
|
|
XBD21.8/35-(I)150×10
|
126
|
35
|
218
|
72
|
2900
|
102.4
|
132
|
4.4
|
150
|
|
XBD4.1/40-(I)150×2
|
144
|
40
|
42
|
76
|
2900
|
21.2
|
30
|
4.4
|
150
|
|
XBD6.2/40-(I)150×3
|
144
|
40
|
62
|
76
|
2900
|
32.0
|
37
|
4.4
|
150
|
|
XBD8.6/40-(I)150×4
|
144
|
40
|
86
|
76
|
2900
|
42.7
|
55
|
4.4
|
150
|
|
XBD10.4/40-(I)150×5
|
144
|
40
|
104
|
76
|
2900
|
53.4
|
75
|
4.4
|
150
|
|
XBD12.4/40-(I)150×6
|
144
|
40
|
124
|
76
|
2900
|
64.0
|
75
|
4.4
|
150
|
|
XBD14.5/40-(I)150×7
|
144
|
40
|
145
|
76
|
2900
|
74.7
|
90
|
4.4
|
150
|
|
XBD16.6/40-(I)150×8
|
144
|
40
|
166
|
76
|
2900
|
85.4
|
110
|
4.4
|
150
|
|
XBD18.7/40-(I)150×9
|
144
|
40
|
187
|
76
|
2900
|
96.0
|
110
|
4.4
|
150
|
|
XBD20.7/40-(I)150×10
|
144
|
40
|
207
|
76
|
2900
|
107.1
|
132
|
4.4
|
150
|
|
XBD4/45-(I)150×2
|
162
|
45
|
40
|
78
|
2900
|
22.6
|
30
|
4.5
|
150
|
|
XBD6/45-(I)150×3
|
162
|
45
|
60
|
78
|
2900
|
34.0
|
37
|
4.5
|
150
|
|
XBD8/45-(I)150×4
|
162
|
45
|
80
|
78
|
2900
|
45.3
|
55
|
4.5
|
150
|
|
XBD10/45-(I)150×5
|
162
|
45
|
100
|
78
|
2900
|
56.6
|
75
|
4.5
|
150
|
|
XBD12/45-(I)150×6
|
162
|
45
|
120
|
78
|
2900
|
67.9
|
75
|
4.5
|
150
|
|
XBD14/45-(I)150×7
|
162
|
45
|
140
|
78
|
2900
|
79.2
|
90
|
4.5
|
150
|
|
XBD16/45-(I)150×8
|
162
|
45
|
160
|
78
|
2900
|
90.6
|
110
|
4.5
|
150
|
|
XBD18/45-(I)150×9
|
162
|
45
|
180
|
78
|
2900
|
101.9
|
110
|
4.5
|
150
|
|
XBD20/45-(I)150×10
|
162
|
45
|
200
|
78
|
2900
|
113.2
|
132
|
4.5
|
150
|
相關產品
上一篇: XBD-L型立式多級消防穩壓泵
