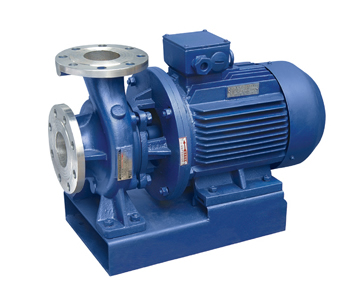

ISWH臥式單級單吸化工泵
ISWH臥式單級單吸化工泵，是在ISW基礎上派聲生出適用耐腐蝕性化工泵。該系列泵性能優、可靠性高、壽命長、結構合理、 外形美觀，具有行業領先水平。
全國咨詢熱線：
0577-67983721
- 產品詳細
ISWH臥式不銹鋼管道離心泵產品概述
ISWH臥式單級單吸化工離心泵，是在ISW基礎上派聲生出適用耐腐蝕性化工泵。該系列泵性能優、可靠性高、壽命長、結構合理、 外形美觀，具有行業領先水平。
ISWH臥式不銹鋼管道離心泵產品用途
ISWH臥式不銹鋼管道離心泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃～+105℃。
ISWH臥式不銹鋼管道離心泵產品工作條件
1、吸入壓力≤1．6MPa，或泵系統高工作壓力 ≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa、泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1．6MPa時應 在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2、環境溫度<40℃，相對濕度<95％。
3、所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。
注：如使用介質為帶有細小顆粒，請在訂貨時注明，以便廠家采用耐磨式機械密封。
ISWH臥式不銹鋼管道離心泵產品產品特點
運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。
滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。
噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。
故障率低：結構簡單合理，關鍵部分采用國際一流品質；配套，整機無故障工作時間大大提高。
維修方便：更換密封、軸承，簡易方便。
占地更?。撼隹诳上蜃?、向右、向上三個方向，便于管道布置安裝，節省空間。
ISWH臥式不銹鋼管道離心泵型號意義
ISWH臥式不銹鋼管道離心泵的性能參數
高轉速：
| 型號 | 流量 (m3/h) |
揚程 (m) |
電機功率 (kw) |
轉速 (r/min) |
效率 (%) |
汽蝕余量 (m) |
| 15-80 | 1.5 | 8 | 0.18 | 2900 | 34 | 2.3 |
| 20-110 | 2.5 | 15 | 0.37 | 2900 | 34 | 2.3 |
| 20-160 | 2.5 | 32 | 1.1 | 2900 | 25 | 2.3 |
| 25-110 | 4 | 15 | 0.55 | 2900 | 42 | 2.3 |
| 25-125 | 4 | 20 | 0.75 | 2900 | 36 | 2.3 |
| 25-125A | 3.6 | 16 | 0.55 | 2900 | 35 | 2.3 |
| 25-160 | 4 | 32 | 1.5 | 2900 | 32 | 2.3 |
| 25-160A | 3.7 | 28 | 1.1 | 2900 | 31 | 2.3 |
| 32-100 | 4.5 | 12.5 | 0.55 | 2900 | 56 | 2.3 |
| 32-100(I) | 6.3 | 12.5 | 1.1 | 2900 | 54 | 2.0 |
| 32-125 | 4.5 | 20 | 0.75 | 2900 | 45 | 2.3 |
| 32-125(I) | 6.3 | 20 | 1.1 | 2900 | 43 | 2.3 |
| 32-125A | 4.0 | 16 | 0.55 | 2900 | 43 | 2.3 |
| 32-160 | 4.5 | 32 | 1.1 | 2900 | 44 | 2.3 |
| 32-160A | 4.5 | 25 | 1.1 | 2900 | 42 | 2.3 |
| 32-160(I) | 6.3 | 32 | 2.2 | 2900 | 42 | 2.3 |
| 32-200 | 4.5 | 50 | 3 | 2900 | 45 | 2.3 |
| 32-200A | 4 | 40 | 2.2 | 2900 | 40 | 2.3 |
| 32-200(I) | 6.3 | 50 | 4 | 2900 | 33 | 2.0 |
| 40-100 | 6.3 | 12.5 | 0.55 | 2900 | 54 | 2.3 |
| 40-100A | 5.6 | 10 | 0.37 | 2900 | 52 | 2.3 |
| 40-125 | 6.3 | 20 | 1.1 | 2900 | 46 | 2.3 |
| 40-125A | 5.6 | 16 | 0.75 | 2900 | 45 | 2.3 |
| 40-160 | 6.3 | 32 | 2.2 | 2900 | 40 | 2.3 |
| 40-160A | 5.9 | 28 | 1.5 | 2900 | 39 | 2.3 |
| 40-160B | 5.2 | 24 | 1.1 | 2900 | 38 | 2.3 |
| 40-200 | 6.3 | 50 | 4 | 2900 | 33 | 2.3 |
| 40-200A | 5.9 | 44 | 3 | 2900 | 31 | 2.3 |
| 40-200B | 5.5 | 38 | 2.2 | 2900 | 29 | 2.3 |
| 40-250 | 6.3 | 80 | 7.5 | 2900 | 28 | 2.3 |
| 40-250A | 5.9 | 70 | 5.5 | 2900 | 28 | 2.3 |
| 40-250B | 5.5 | 60 | 4 | 2900 | 27 | 2.3 |
| 40-100(I) | 12.5 | 12.5 | 1.1 | 2900 | 62 | 2.3 |
| 40-125(I) | 12.5 | 20 | 1.5 | 2900 | 60 | 2.3 |
| 40-125(I)A | 11.2 | 17.2 | 1.1 | 2900 | 58 | 2.3 |
| 40-160(I) | 12.5 | 32 | 3 | 2900 | 52 | 2.3 |
| 40-160(I)A | 11.7 | 28 | 2.2 | 2900 | 51 | 2.3 |
| 40-160(I)B | 10.5 | 22.5 | 1.5 | 2900 | 50 | 2.3 |
| 40-200(I) | 12.5 | 50 | 5.5 | 2900 | 46 | 2.3 |
| 40-200(I)A | 11.7 | 40 | 4 | 2900 | 45 | 2.3 |
| 40-200(I)B | 10.5 | 35 | 3 | 2900 | 44 | 2.3 |
| 40-250(I) | 12.5 | 80 | 11 | 2900 | 38 | 2.3 |
| 40-250(I)A | 11.7 | 70 | 7.5 | 2900 | 38 | 2.3 |
| 40-250(I)B | 10.8 | 60 | 7.5 | 2900 | 37 | 2.3 |
| 50-100 | 12.5 | 12.5 | 1.1 | 2900 | 62 | 2.3 |
| 50-125 | 12.5 | 20 | 1.5 | 2900 | 58 | 2.3 |
| 50-125A | 11.2 | 17.2 | 1.1 | 2900 | 57 | 2.3 |
| 50-160 | 12.5 | 32 | 3 | 2900 | 52 | 2.3 |
| 50-160A | 11.7 | 28 | 2.2 | 2900 | 51 | 2.3 |
| 50-160B | 10.5 | 22.5 | 1.5 | 2900 | 50 | 2.3 |
| 50-200 | 12.5 | 50 | 5.5 | 2900 | 46 | 2.3 |
| 50-200A | 11.7 | 44.5 | 4 | 2900 | 45 | 2.3 |
| 50-200B | 10.5 | 35 | 3 | 2900 | 44 | 2.3 |
| 50-250 | 12.5 | 80 | 11 | 2900 | 38 | 2.3 |
| 50-250A | 11.7 | 70 | 7.5 | 2900 | 38 | 2.3 |
| 50-250B | 10.8 | 60 | 7.5 | 2900 | 37 | 2.3 |
| 50-100(I) | 25 | 12.5 | 1.5 | 2900 | 69 | 2.5 |
| 50-100(I)A | 22.4 | 10 | 1.1 | 2900 | 67 | 2.5 |
| 50-125(I) | 25 | 20 | 3 | 2900 | 68 | 2.5 |
| 50-125(I)A | 22.4 | 16 | 2.2 | 2900 | 66 | 2.5 |
| 50-160(I) | 25 | 32 | 4 | 2900 | 63 | 2.5 |
| 50-160(I)A | 23.4 | 28 | 4 | 2900 | 62 | 2.5 |
| 50-160(I)B | 21.6 | 24 | 3 | 2900 | 58 | 2.5 |
| 50-200(I) | 25 | 50 | 7.5 | 2900 | 58 | 2.5 |
| 50-200(I)A | 23.4 | 44 | 7.5 | 2900 | 57 | 2.5 |
| 50-200(I)B | 21.6 | 37 | 5.5 | 2900 | 55 | 2.5 |
| 50-250(I) | 25 | 80 | 15 | 2900 | 50 | 2.5 |
| 50-250(I)A | 23.4 | 70 | 11 | 2900 | 50 | 2.5 |
| 50-250(I)B | 21.6 | 60 | 11 | 2900 | 49 | 2.5 |
| 50-315(I) | 25 | 125 | 30 | 2900 | 40 | 2.5 |
| 50-315(I)A | 23.4 | 110 | 22 | 2900 | 40 | 2.5 |
| 50-315(I)B | 21.6 | 93 | 18.5 | 2900 | 39 | 2.5 |
| 65-100 | 25 | 12.5 | 1.5 | 2900 | 69 | 2.5 |
| 65-100A | 22.4 | 10 | 1.1 | 2900 | 67 | 2.5 |
| 65-125 | 25 | 20 | 3 | 2900 | 68 | 2.5 |
| 65-125A | 22.4 | 16 | 2.2 | 2900 | 66 | 2.5 |
| 65-160 | 25 | 32 | 4 | 2900 | 63 | 2.5 |
| 65-160A | 23.4 | 28 | 4 | 2900 | 62 | 2.5 |
| 65-160B | 21.6 | 24 | 3 | 2900 | 58 | 2.5 |
| 65-200 | 25 | 50 | 7.5 | 2900 | 58 | 2.5 |
| 65-200A | 23.4 | 44 | 7.5 | 2900 | 57 | 2.5 |
| 65-200B | 21.6 | 37 | 5.5 | 2900 | 55 | 2.5 |
| 65-250 | 25 | 80 | 15 | 2900 | 50 | 2.5 |
| 65-250A | 23.4 | 70 | 11 | 2900 | 50 | 2.5 |
| 65-250B | 21.6 | 60 | 11 | 2900 | 49 | 2.5 |
| 65-315 | 25 | 125 | 30 | 2900 | 40 | 2.5 |
| 65-315A | 23.4 | 110 | 22 | 2900 | 40 | 2.5 |
| 65-315B | 21.6 | 93 | 18.5 | 2900 | 39 | 2.5 |
| 65-100(I) | 50 | 12.5 | 3 | 2900 | 73 | 3.0 |
| 65-100(I)A | 44.8 | 10 | 2.2 | 2900 | 72 | 3.0 |
| 65-125(I) | 50 | 20 | 5.5 | 2900 | 72.5 | 3.0 |
| 65-125(I)A | 44.8 | 16 | 4 | 2900 | 71 | 3.0 |
| 65-160(I) | 50 | 32 | 7.5 | 2900 | 71 | 3.0 |
| 65-160(I)A | 46.8 | 28 | 7.5 | 2900 | 70 | 3.0 |
| 65-160(I)B | 43.2 | 24 | 5.5 | 2900 | 69 | 3.0 |
| 65-200(I) | 50 | 50 | 15 | 2900 | 67 | 3.0 |
| 65-200(I)A | 46.8 | 44 | 11 | 2900 | 66 | 3.0 |
| 65-200(I)B | 43 | 37 | 7.5 | 2900 | 65 | 3.0 |
| 65-250(I) | 50 | 80 | 22 | 2900 | 59 | 3.0 |
| 65-250(I)A | 46.8 | 70 | 18.5 | 2900 | 59 | 3.0 |
| 65-250(I)B | 43 | 60 | 15 | 2900 | 58 | 3.0 |
| 65-315(I) | 50 | 125 | 37 | 2900 | 54 | 3.0 |
| 65-315(I)A | 45.8 | 105 | 30 | 2900 | 54 | 3.0 |
| 65-315(I)B | 43 | 93 | 30 | 2900 | 53 | 3.0 |
| 80-100 | 50 | 12.5 | 3 | 2900 | 73 | 3.0 |
| 80-100A | 44.8 | 10 | 2.2 | 2900 | 72 | 3.0 |
| 80-125 | 50 | 20 | 5.5 | 2900 | 72.5 | 3.0 |
| 80-125A | 44.8 | 16 | 4 | 2900 | 71 | 3.0 |
| 80-160 | 50 | 32 | 7.5 | 2900 | 71 | 3.0 |
| 80-160A | 46.8 | 28 | 7.5 | 2900 | 70 | 3.0 |
| 80-160B | 43.2 | 24 | 5.5 | 2900 | 69 | 3.0 |
| 80-200 | 50 | 50 | 15 | 2900 | 67 | 3.0 |
| 80-200A | 46.8 | 44 | 11 | 2900 | 66 | 3.0 |
| 80-200B | 43 | 37 | 7.5 | 2900 | 65 | 3.0 |
| 80-250 | 50 | 80 | 22 | 2900 | 59 | 3.0 |
| 80-250A | 46.8 | 70 | 18.5 | 2900 | 59 | 3.0 |
| 80-250B | 43 | 60 | 15 | 2900 | 58 | 3.0 |
| 80-315 | 50 | 125 | 37 | 2900 | 54 | 3.0 |
| 80-315A | 45.8 | 105 | 30 | 2900 | 54 | 3.0 |
| 80-315B | 43 | 93 | 30 | 2900 | 53 | 3.0 |
| 80-315C | 41 | 85 | 22 | 2900 | 51 | 3.0 |
| 80-350 | 50 | 150 | 55 | 2900 | 66 | 3.0 |
| 80-350A | 44 | 142 | 45 | 2900 | 65 | 3.0 |
| 80-350B | 40 | 135 | 37 | 2900 | 63 | 3.0 |
| 80-100(I) | 100 | 12.5 | 5.5 | 2900 | 76 | 4.5 |
| 80-100(I)A | 89 | 10 | 4 | 2900 | 74 | 4.5 |
| 80-125(I) | 100 | 20 | 11 | 2900 | 76 | 4.5 |
| 80-125(I)A | 89 | 16 | 7.5 | 2900 | 74 | 4.5 |
| 80-160(I) | 100 | 32 | 15 | 2900 | 76 | 4.5 |
| 80-160(I)A | 93.5 | 28 | 11 | 2900 | 74 | 4.5 |
| 80-160(I)B | 86.4 | 24 | 11 | 2900 | 72 | 4.5 |
| 80-200(I) | 100 | 50 | 22 | 2900 | 74 | 4.0 |
| 80-200(I)A | 93.5 | 44 | 18.5 | 2900 | 73 | 4.0 |
| 80-200(I)B | 86.4 | 37 | 15 | 2900 | 71 | 4.0 |
| 80-250(I) | 100 | 80 | 37 | 2900 | 69 | 4.0 |
| 80-250(I)A | 93.5 | 70 | 30 | 2900 | 68 | 4.0 |
| 80-250(I)B | 86.4 | 60 | 30 | 2900 | 66 | 4.0 |
| 80-315(I) | 100 | 125 | 75 | 2900 | 66 | 4.0 |
| 80-315(I)A | 93.5 | 110 | 55 | 2900 | 66 | 4.0 |
| 80-315(I)B | 86.4 | 93 | 45 | 2900 | 65 | 4.0 |
| 80-315(I)C | 82 | 85 | 37 | 2900 | 63 | 4.0 |
| 100-100 | 100 | 12.5 | 5.5 | 2900 | 76 | 4.5 |
| 100-100A | 89 | 10 | 4 | 2900 | 74 | 4.5 |
| 100-125 | 100 | 20 | 11 | 2900 | 76 | 4.5 |
| 100-125A | 89 | 16 | 7.5 | 2900 | 74 | 4.5 |
| 100-160 | 100 | 32 | 15 | 2900 | 76 | 4.5 |
| 100-160A | 93.5 | 28 | 11 | 2900 | 74 | 4.5 |
| 100-160B | 86.4 | 24 | 11 | 2900 | 72 | 4.5 |
| 100-200 | 100 | 50 | 22 | 2900 | 74 | 4.0 |
| 100-200A | 93.5 | 44 | 18.5 | 2900 | 73 | 4.0 |
| 100-200B | 86.4 | 37 | 15 | 2900 | 71 | 4.0 |
| 100-250 | 100 | 80 | 37 | 2900 | 69 | 4.0 |
| 100-250A | 93.5 | 70 | 30 | 2900 | 68 | 4.0 |
| 100-250B | 86.4 | 60 | 30 | 2900 | 66 | 4.0 |
| 100-315 | 100 | 125 | 75 | 2900 | 66 | 4.0 |
| 100-315A | 93.5 | 110 | 55 | 2900 | 66 | 4.0 |
| 100-315B | 86.4 | 93 | 45 | 2900 | 65 | 4.0 |
| 100-100(I) | 160 | 12.5 | 11 | 2900 | 73 | 4.5 |
| 100-125(I) | 160 | 20 | 15 | 2900 | 74 | 4.5 |
| 100-125(I)A | 143 | 16 | 11 | 2900 | 72 | 4.5 |
| 100-160(I) | 160 | 32 | 22 | 2900 | 79 | 5.6 |
| 100-160(I)A | 150 | 28 | 18.5 | 2900 | 76 | 5.0 |
| 100-200(I) | 160 | 50 | 37 | 2900 | 79 | 5.2 |
| 100-200(I)A | 150 | 45 | 30 | 2900 | 74 | 4.5 |
| 100-200(I)B | 138 | 40 | 22 | 2900 | 72 | 4.5 |
| 100-250(I) | 160 | 80 | 55 | 2900 | 77 | 4.8 |
| 100-250(I)A | 140 | 70 | 45 | 2900 | 72 | 4.5 |
| 100-250(I)B | 100 | 65 | 37 | 2900 | 70 | 4.5 |
| 100-350 | 100 | 150 | 90 | 2900 | 57 | 4.0 |
| 100-350A | 87 | 142 | 75 | 2900 | 75 | 4.0 |
| 100-350B | 82 | 135 | 55 | 2900 | 75 | 4.0 |
| 125-100 | 160 | 12.5 | 11 | 2900 | 82 | 4.0 |
| 125-100A | 143 | 10 | 7.5 | 2900 | 77 | 4.0 |
| 125-125 | 160 | 20 | 15 | 2900 | 80 | 4.0 |
| 125-125A | 143 | 16 | 11 | 2900 | 77 | 4.0 |
| 125-160 | 200 | 32 | 30 | 2900 | 78 | 4.0 |
| 125-160A | 187 | 28 | 22 | 2900 | 76 | 4.0 |
| 125-160B | 180 | 24.5 | 18.5 | 2900 | 73 | 4.0 |
| 125-200 | 200 | 50 | 45 | 2900 | 77 | 5.5 |
| 125-200A | 187 | 44 | 37 | 2900 | 76 | 5.5 |
| 125-200B | 172 | 37 | 30 | 2900 | 75 | 5.5 |
| 125-250 | 200 | 80 | 75 | 2900 | 75 | 5.0 |
| 125-250A | 187 | 70 | 55 | 2900 | 74 | 5.5 |
| 125-250B | 172 | 60 | 45 | 2900 | 73 | 5.5 |
| 125-315 | 200 | 125 | 110 | 2900 | 70 | 5.0 |
| 125-315A | 187 | 110 | 90 | 2900 | 70 | 5.0 |
| 125-315B | 172 | 93 | 75 | 2900 | 69 | 5.0 |
| 125-315C | 160 | 78 | 55 | 2900 | 67 | 5.0 |
| 150-125 | 160 | 20 | 11 | 2900 | 76 | 4.0 |
| 150-125A | 150 | 16 | 7.5 | 2900 | 77 | 4.0 |
| 150-160 | 160 | 32 | 22 | 2900 | 75 | 4.0 |
| 150-160A | 150 | 28 | 18.5 | 2900 | 76 | 4.0 |
| 150-160B | 140 | 24 | 15 | 2900 | 73 | 4.0 |
| 150-200 | 160 | 50 | 37 | 2900 | 77 | 5.5 |
| 150-200A | 150 | 44 | 30 | 2900 | 76 | 5.5 |
| 150-200B | 140 | 38 | 22 | 2900 | 75 | 5.5 |
| 150-250 | 200 | 80 | 75 | 2900 | 75 | 5.0 |
| 150-250A | 187 | 70 | 55 | 2900 | 74 | 5.5 |
| 150-250B | 172 | 60 | 45 | 2900 | 73 | 5.5 |
| 150-315 | 200 | 125 | 110 | 2900 | 70 | 5.0 |
| 150-315A | 187 | 110 | 90 | 2900 | 70 | 5.0 |
| 150-315B | 172 | 93 | 75 | 2900 | 69 | 5.0 |
低轉速：
| 型號 | 流量 (m3/h) |
揚程 (m) |
電機功率 (kw) |
轉速 (r/min) |
| 40-125(I) | 6.3 | 5 | 0.55 | 1450 |
| 40-160(I) | 6.3 | 8 | 0.55 | 1450 |
| 40-160(I)A | 5.5 | 6 | 0.55 | 1450 |
| 40-200(I) | 6.3 | 12.5 | 0.75 | 1450 |
| 40-200(I)A | 5.8 | 11 | 0.55 | 1450 |
| 40-250(I) | 6.3 | 20 | 1.5 | 1450 |
| 40-250(I)A | 5.8 | 17 | 1.1 | 1450 |
| 50-125 | 6.3 | 5 | 0.55 | 1450 |
| 50-160 | 6.3 | 8 | 0.55 | 1450 |
| 50-160A | 5.5 | 6 | 0.55 | 1450 |
| 50-200 | 6.3 | 12.5 | 0.75 | 1450 |
| 50-200A | 5.8 | 11 | 0.55 | 1450 |
| 50-250 | 6.3 | 20 | 1.5 | 1450 |
| 50-250A | 5.8 | 17 | 1.1 | 1450 |
| 50-125(I) | 12.5 | 5 | 0.55 | 1450 |
| 50-160(I) | 12.5 | 8 | 0.75 | 1450 |
| 50-160(I)A | 11 | 6 | 0.55 | 1450 |
| 50-200(I) | 12.5 | 12.5 | 1.1 | 1450 |
| 50-200(I)A | 11.2 | 10 | 0.75 | 1450 |
| 50-250(I) | 12.5 | 20 | 2.2 | 1450 |
| 50-250(I)A | 11.7 | 17.5 | 1.5 | 1450 |
| 50-250(I)B | 10 | 13 | 1.1 | 1450 |
| 50-315(I) | 12.5 | 32 | 4 | 1450 |
| 50-315(I)A | 11.7 | 28 | 3 | 1450 |
| 50-315(I)B | 10 | 21 | 3 | 1450 |
| 65-125 | 12.5 | 5 | 0.55 | 1450 |
| 65-160 | 12.5 | 8 | 0.75 | 1450 |
| 65-160A | 11 | 6 | 0.55 | 1450 |
| 65-200 | 12.5 | 12.5 | 1.1 | 1450 |
| 65-200A | 11.2 | 10 | 0.75 | 1450 |
| 65-250 | 12.5 | 20 | 2.2 | 1450 |
| 65-250A | 11.7 | 17.5 | 1.5 | 1450 |
| 65-250B | 10 | 13 | 1.1 | 1450 |
| 65-315 | 12.5 | 32 | 4 | 1450 |
| 65-315A | 11.7 | 28 | 3 | 1450 |
| 65-315B | 10 | 21 | 3 | 1450 |
| 65-125(I) | 25 | 5 | 0.75 | 1450 |
| 65-160(I) | 25 | 8 | 1.5 | 1450 |
| 65-160(I)A | 22 | 6 | 1.1 | 1450 |
| 65-200(I) | 25 | 12.5 | 2.2 | 1450 |
| 65-200(I)A | 23.3 | 11 | 1.5 | 1450 |
| 65-250(I) | 25 | 20 | 3 | 1450 |
| 65-250(I)A | 22.2 | 15.8 | 2.2 | 1450 |
| 65-250(I)B | 20 | 12.8 | 1.54 | 1450 |
| 65-315(I) | 25 | 32 | 5.5 | 1450 |
| 65-315(I)A | 22.5 | 26 | 4 | 1450 |
| 65-315(I)B | 20 | 21 | 3 | 1450 |
| 80-125 | 25 | 5 | 0.75 | 1450 |
| 80-160 | 25 | 8 | 1.5 | 1450 |
| 80-160A | 22 | 6 | 1.1 | 1450 |
| 80-200 | 25 | 12.5 | 2.2 | 1450 |
| 80-200A | 23.3 | 11 | 1.5 | 1450 |
| 80-250 | 25 | 20 | 3 | 1450 |
| 80-250A | 22.2 | 15.8 | 2.2 | 1450 |
| 80-250B | 20 | 12.8 | 1.5 | 1450 |
| 80-315 | 25 | 32 | 5.5 | 1450 |
| 80-315A | 22.5 | 26 | 4 | 1450 |
| 80-315B | 20 | 21 | 3 | 1450 |
| 80-125(I) | 50 | 5 | 1.5 | 1450 |
| 80-160(I) | 50 | 8 | 2.2 | 1450 |
| 80-160(I)A | 44.7 | 6 | 1.5 | 1450 |
| 80-160(I)B | 43.2 | 5.8 | 1.5 | 1450 |
| 80-200(I) | 50 | 12.5 | 4 | 1450 |
| 80-200(I)A | 44.7 | 10 | 3 | 1450 |
| 80-250(I) | 50 | 20 | 5.5 | 1450 |
| 80-250(I)A | 46 | 17 | 4 | 1450 |
| 80-250(I)B | 40.5 | 13 | 3 | 1450 |
| 80-315(I) | 50 | 32 | 11 | 1450 |
| 80-315(I)A | 46 | 27.9 | 7.5 | 1450 |
| 80-315(I)B | 40.5 | 21 | 5.5 | 1450 |
| 100-125 | 50 | 5 | 1.5 | 1450 |
| 100-160 | 50 | 8 | 2.2 | 1450 |
| 100-160A | 46 | 6 | 1.5 | 1450 |
| 100-200 | 50 | 12.5 | 4 | 1450 |
| 100-200A | 44.7 | 10 | 3 | 1450 |
| 100-250 | 50 | 20 | 5.5 | 1450 |
| 100-250A | 46 | 17 | 4 | 1450 |
| 100-250B | 40.5 | 13 | 3 | 1450 |
| 100-315 | 50 | 32 | 11 | 1450 |
| 100-315A | 46 | 27.9 | 7.5 | 1450 |
| 100-315B | 40.5 | 21 | 5.5 | 1450 |
| 100-125(I) | 80 | 5 | 2.2 | 1450 |
| 100-160(I) | 80 | 8 | 3 | 1450 |
| 100-160(I)A | 72 | 6.5 | 2.2 | 1450 |
| 100-200(I) | 80 | 12.5 | 5.5 | 1450 |
| 100-200(I)A | 72 | 10 | 4 | 1450 |
| 100-250(I) | 80 | 20 | 11 | 1450 |
| 100-250(I)A | 75 | 17.5 | 7.5 | 1450 |
| 100-250(I)B | 69 | 15 | 5.5 | 1450 |
| 100-315(I) | 80 | 32 | 15 | 1450 |
| 100-315(I)A | 75 | 27.5 | 11 | 1450 |
| 100-315(I)B | 70 | 24 | 11 | 1450 |
| 100-400(I) | 80 | 50 | 22 | 1450 |
| 100-400(I)A | 75 | 44 | 18.5 | 1450 |
| 100-400(I)B | 70 | 38 | 15 | 1450 |
| 125-125 | 100 | 5 | 2.2 | 1450 |
| 125-160 | 100 | 8 | 4 | 1450 |
| 125-160A | 87 | 6 | 4 | 1450 |
| 125-200 | 100 | 12.5 | 7.5 | 1450 |
| 125-200A | 89 | 10 | 5.5 | 1450 |
| 125-250 | 100 | 220 | 11 | 1450 |
| 125-250A | 93.5 | 17.5 | 7.5 | 1450 |
| 125-250B | 87 | 15 | 7.5 | 1450 |
| 125-315 | 100 | 32 | 15 | 1450 |
| 125-315A | 91 | 27 | 11 | 1450 |
| 125-315B | 87 | 24 | 11 | 1450 |
| 125-400 | 100 | 50 | 30 | 1450 |
| 125-400A | 94 | 44 | 22 | 1450 |
| 125-400B | 87 | 37.5 | 18.5 | 1450 |
| 125-200(I) | 160 | 12.5 | 11 | 1450 |
| 125-200(I)A | 143 | 10 | 7.5 | 1450 |
| 125-250(I) | 160 | 20 | 15 | 1450 |
| 125-250(I)A | 147 | 17 | 11 | 1450 |
| 125-250(I)B | 134 | 14 | 7.5 | 1450 |
| 125-315(I) | 160 | 32 | 22 | 1450 |
| 125-315(I)A | 150 | 28 | 18.5 | 1450 |
| 125-315(I)B | 138 | 24 | 15 | 1450 |
| 125-400(I) | 160 | 50 | 37 | 1450 |
| 125-400(I)A | 150 | 44 | 30 | 1450 |
| 125-400(I)B | 138 | 38 | 30 | 1450 |
| 150-200 | 160 | 12.5 | 11 | 1450 |
| 150-200A | 143 | 10 | 7.5 | 1450 |
| 150-250 | 160 | 20 | 15 | 1450 |
| 150-250A | 147 | 17 | 11 | 1450 |
| 150-250B | 134 | 14 | 7.5 | 1450 |
| 150-315 | 160 | 32 | 22 | 1450 |
| 150-315A | 150 | 28 | 18.5 | 1450 |
| 150-315B | 138 | 24 | 15 | 1450 |
| 150-400 | 160 | 50 | 37 | 1450 |
| 150-400A | 150 | 44 | 30 | 1450 |
| 150-400B | 138 | 38 | 30 | 1450 |
| 150-200(I) | 200 | 12.5 | 15 | 1450 |
| 150-200(I)A | 179 | 10 | 11 | 1450 |
| 150-250(I) | 200 | 20 | 18.5 | 1450 |
| 150-250(I)A | 187 | 17.5 | 15 | 1450 |
| 150-250(I)B | 173 | 14 | 11 | 1450 |
| 150-315(I) | 200 | 32 | 30 | 1450 |
| 150-315(I)A | 187 | 28 | 22 | 1450 |
| 150-315(I)B | 173 | 24 | 18.5 | 1450 |
| 150-400(I) | 200 | 50 | 45 | 1450 |
| 150-400(I)A | 187 | 44 | 37 | 1450 |
| 150-400(I)B | 173 | 37.5 | 30 | 1450 |
| 200-200 | 200 | 12.5 | 15 | 1450 |
| 200-200A | 179 | 10 | 11 | 1450 |
| 200-250 | 200 | 20 | 18.5 | 1450 |
| 200-250A | 187 | 17.5 | 15 | 1450 |
| 200-250B | 173 | 14 | 11 | 1450 |
| 200-315 | 200 | 32 | 30 | 1450 |
| 200-315A | 187 | 28 | 22 | 1450 |
| 200-315B | 173 | 24 | 18.5 | 1450 |
| 200-400 | 200 | 50 | 45 | 1450 |
| 200-400A | 187 | 44 | 37 | 1450 |
| 200-400B | 173 | 37.5 | 30 | 1450 |
| 200-200(I) | 400 | 12.5 | 22 | 1450 |
| 200-200(I)A | 358 | 10 | 18.5 | 1450 |
| 200-250(I) | 400 | 20 | 30 | 1450 |
| 200-250(I)A | 358 | 16 | 22 | 1450 |
| 200-250(I)B | 322 | 13 | 18.5 | 1450 |
| 200-315(I) | 400 | 32 | 55 | 1450 |
| 200-315(I)A | 374 | 28 | 45 | 1450 |
| 200-315(I)B | 346 | 24 | 37 | 1450 |
| 200-400(I) | 400 | 50 | 90 | 1450 |
| 200-400(I)A | 374 | 44 | 75 | 1450 |
| 200-400(I)B | 347 | 38 | 55 | 1450 |
| 200-400(I)C | 320 | 32 | 45 | 1450 |
| 250-250 | 550 | 20 | 45 | 1450 |
| 250-250A | 490 | 16 | 37 | 1450 |
| 250-315 | 550 | 32 | 75 | 1450 |
| 250-315A | 515 | 28 | 55 | 1450 |
| 250-315B | 476 | 24 | 45 | 1450 |
| 250-400 | 550 | 50 | 110 | 1450 |
| 250-400A | 515 | 44 | 90 | 1450 |
| 250-400B | 476 | 37.5 | 75 | 1450 |
| 300-400 | 720 | 50 | 132 | 1450 |
| 300-400A | 662 | 44 | 110 | 1450 |
| 300-400B | 609 | 38 | 90 | 1450 |
| 300-400C | 561 | 33 | 75 | 1450 |
| 300-460 | 720 | 65 | 200 | 1450 |
| 300-460A | 662 | 55 | 160 | 1450 |
| 300-460B | 609 | 45 | 110 | 1450 |
| 300-460C | 561 | 38 | 90 | 1450 |
| 300-510 | 720 | 80 | 250 | 1450 |
| 300-510A | 662 | 70.5 | 200 | 1450 |
| 300-510B | 609 | 62 | 160 | 1450 |
| 300-510C | 561 | 54.5 | 132 | 1450 |
| 300-235 | 720 | 18 | 55 | 970 |
| 300-235A | 657 | 15 | 45 | 970 |
| 300-300 | 720 | 28 | 75 | 970 |
| 300-300A | 666 | 24 | 75 | 970 |
| 300-300B | 623 | 21 | 55 | 970 |
| 300-380 | 720 | 44 | 132 | 970 |
| 300-380A | 666 | 38 | 110 | 970 |
| 300-380B | 623 | 33 | 90 | 970 |
| 350-250 | 800 | 20 | 75 | 970 |
| 350-250A | 715 | 16 | 55 | 970 |
| 350-315 | 800 | 32 | 90 | 970 |
| 350-315A | 748 | 28 | 75 | 970 |
| 350-315B | 692 | 24 | 75 | 970 |
| 350-400 | 800 | 50 | 160 | 970 |
| 350-400A | 750 | 44 | 132 | 970 |
| 350-400B | 697 | 38 | 110 | 970 |
| 400-400 | 1080 | 12.5 | 55 | 970 |
| 400-400A | 966 | 10 | 45 | 970 |
| 400-500 | 1080 | 20 | 90 | 970 |
| 400-500A | 966 | 17 | 75 | 970 |
| 400-500B | 935 | 15 | 55 | 970 |
| 400-625 | 1080 | 32 | 132 | 970 |
| 400-625A | 996 | 27 | 110 | 970 |
| 400-625B | 935 | 24 | 90 | 970 |
| 500-400 | 1200 | 12.5 | 75 | 970 |
| 500-400A | 1073 | 10 | 55 | 970 |
| 500-500 | 1200 | 20 | 110 | 970 |
| 500-500A | 1106 | 17 | 90 | 970 |
| 500-500B | 1040 | 15 | 75 | 970 |
| 500-625 | 1200 | 32 | 160 | 970 |
| 500-625A | 1106 | 27 | 132 | 970 |
| 500-625B | 1040 | 24 | 110 | 970 |
ISWH臥式不銹鋼管道離心泵常見故障及排除方法
| 故障現象 | 故 障 原 因 | 排 除 方 法 |
| 1、ISWH臥式不銹鋼管道離心泵不出水 | a、進出口閥門未打開，進出管路堵塞，流道 葉輪堵塞。 b、電機運行方向不對，電機缺相轉速很慢。 C、吸入管漏氣。 d、泵沒灌滿液體，泵腔內有空氣。 e、進口供水不足，吸程過高，底閥漏水。 f、管路阻力過大，泵選型不當。 |
a、檢查，去除堵塞物。 b、調整電機方向，緊固電機接線。 C、擰緊各密封面，排除漏氣。 d、灌滿液體并打開排氣閥，排盡空氣。 e、停機，檢查、調整(并網自來水管或帶吸程使用易出現此現象)。 f、減少管路彎道，重新選泵。 |
| 2、ISWH臥式不銹鋼管道離心泵流量不足 | a、先按1．原因檢查。 b、管道、泵流道葉輪部分堵塞，水垢陳積， 閥門開度不足。 C、電壓偏低。 d、葉輪磨損。 |
a、先按1．排除。 b、去除堵塞物，重新調整閥門開度。 C、穩壓。 d、更換葉輪。 |
| 3、ISWH臥式不銹鋼管道離心泵功率過大 | a、超過額定流量使用。 b、吸程過高。 C、泵軸承磨損。 |
a、調節流量，關小出口閥門。 b、降低。 C、更換軸承。 |
| 4、ISWH臥式不銹鋼管道離心泵雜音振動 | a、管路支撐不穩。 b、液體混有氣體。 C、產生汽蝕。 d、軸承損壞。 e、電機超載發熱運行。 |
a、穩固管路。 b、提高吸入壓力排氣。 C、降低真空度。 d、更換軸承。 e、調整按5。 |
| 5、ISWH臥式不銹鋼管道離心泵電機發熱 | a、流量過大，超載運行。 b、碰擦。 C、電機軸承損壞。 d、電壓不足。 |
a、關小出口閥。 b、檢查排除。 C、更換軸承。 d、穩壓。 |
| 6、ISWH臥式不銹鋼管道離心泵漏水 | a、機械密封磨損。 b、泵體有砂孔或破裂。 C、密封面不平整。 d、安裝螺栓松懈。 |
a、更換。 b、焊補或更換。 C、修整。 d、緊固。 |
ISWH臥式不銹鋼管道離心泵維護保養
(一) ISWH臥式不銹鋼管道離心泵運行中的維護和保養：
1、進水管路必須高度密封。
2、禁止ISWH臥式不銹鋼管道離心泵在汽蝕狀態下長期運行。
3、禁止ISWH臥式不銹鋼管道離心泵在大流量運行時，電機超電流長期運行。
4、定時檢查泵運行中電機電流值，盡量使泵能在標準下工作。
5、ISWH臥式不銹鋼管道離心泵在運行過程中應有專人看管，以免發生意外。
6、ISWH臥式不銹鋼管道離心泵每運行500小時應對軸承進行加油。電機功率大于11kW配有加油裝置，可用高壓油槍直接注入，以保證軸承潤滑優良。
7、ISWH臥式不銹鋼管道離心泵進行長期運行后，由于機械磨損，使機組噪聲及振動增大時，應停車檢查，必要時可更換易損零件及軸承，機組大修期一般為一年。
(二) ISWH臥式不銹鋼管道離心泵機械密封維護與保養：
1、機械密封潤滑應清潔無固體顆粒。
2、嚴禁機械密封在干磨情況下工作。
3、起動前應盤動泵(電機)幾圈，以免突然起動造成密封環斷裂損壞。
ISWH臥式不銹鋼管道離心泵使用
(一ISWH臥式不銹鋼管道離心泵起動、運轉：
1、用手撥轉電機風葉，葉輪應無卡磨現象，轉動靈活。
2、用手盤動泵以使潤滑液進入機械密封端面。
3、灌水排氣，打開進口閥，使液體充分進入泵腔內，直至整個管路充滿液體，并保證進口管路的密封性。
4、ISWD型臥式單級低轉速離心泵關閉出口閥，以減少起動電流。
5、接通電源，點起動確定正確運行方向，從電機風葉端看為順時針旋轉。
6、逐步調節出口閥的開度，盡量使泵在額定狀態下工作。
7、ISWD型臥式單級低轉速離心泵在運轉過程中，如發現噪音或不尋常的聲音時，應立即停車檢查。
8、正常機械密封泄漏應小于3滴／分，檢查電機，軸承處溫升<70℃，超過此值應檢查原因。
(二)ISWH臥式不銹鋼管道離心泵停車：
1、關閉吐出管路閥門。
2、切斷電源，停止電機運行。
3、關閉進口閥。
4、ISWD型臥式單級低轉速離心泵長期停用，應放盡泵內液體。
ISWH臥式不銹鋼管道離心泵安裝說明
1、ISWH臥式不銹鋼管道離心泵安裝前應檢查水泵和電機有無損傷，ISWH臥式不銹鋼管道離心泵流道內有無影響水泵運行的硬質物體(如石塊、鐵粒等)，以免ISWH臥式不銹鋼管道離心泵運行時損壞葉輪和泵體。
2、安裝時管路重量不應加在水泵上，應有各自的支承體，以免泵變形影響運行性能和壽命。
3、ISWH臥式不銹鋼管道離心泵與電機是整體結構，安裝時無需找正，十分方便。
4、當輸送熱水液體時，為了不使泵承受管路的熱變，泵座的底腳螺栓可以不固定，當管路系統在熱脹冷縮時，使泵能與管路一起移動。
5、ISWH臥式不銹鋼管道離心泵體兩端法蘭規格均按1．6MPa標準確定，所以配備管路時應規格相同。
6、為了不使雜質進入ISWD型臥式單級低轉速離心泵內而堵塞流道影響性能，應在ISWH臥式不銹鋼管道離心泵進口前面安裝比吸入管截面積大3-4倍的過濾器。
7、排出管路如裝逆止閥應裝在閘閥的外面。
8、ISWH臥式不銹鋼管道離心泵用于有吸程場合，應裝有底閥，并且進出口管路不應有過多彎道，同時不得有漏水、漏氣現象。
9、為了維修方便和使用安全，在ISWH臥式不銹鋼管道離心泵的進、出口管路上各安裝一只調節閥及在ISWH臥式不銹鋼管道離心泵出口附近安裝一只壓力表，以保證ISWH臥式不銹鋼管道離心泵在額定范圍內運行，確保ISWH臥式不銹鋼管道離心泵的正常運行和使用壽命。
10、安裝完畢后ISWH臥式不銹鋼管道離心泵盤動泵軸，葉輪應無摩擦和卡死現象。
相關產品
上一篇: ISWR臥式單級單吸熱水泵
下一篇： ISWB臥式單級單吸防爆油泵
