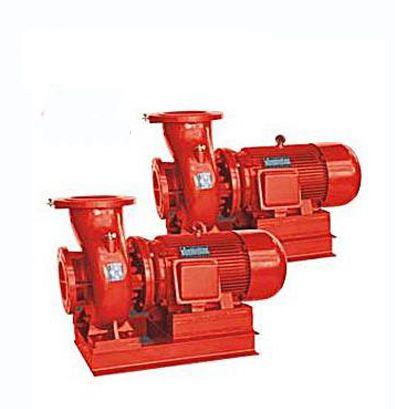

XBD-W型臥式單級消防泵
XBD-W型臥式單級消防泵，供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。單級消防泵主要用于消防系統增壓送水，也可應用于廠礦給排水。
全國咨詢熱線：
0577-67983721
- 產品詳細
XBD-W型臥式單級消防泵，供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。單級消防泵主要用于消防系統增壓送水，也可應用于廠礦給排水。輸送液體的流量范圍為5~80L/S，壓力范圍為0.2~2.25MPa，配套功率范圍為1.5~200KW，口徑范圍φ50~φ250mm。
消防泵主要用于消防系統管道增壓送水。也可適用于工業城市給排水，高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓空調制冷系統送水及設備配套等場合，代替了原IS型離心泵。
結構說明
XBD-W型臥式單級消防泵，由電機和泵兩部分組成，泵和電機同軸，消防泵結構包括泵體、葉輪、泵蓋、機械密封等部件組成。泵進、出口在同一水平軸線上，且口徑規格相同，裝卸極為方便，占地面積小。泵設有安裝底座，便于安裝，增加泵運行的穩定性。泵密封采用機械密封，具有密封可靠，無泄漏的特點。泵的軸向力由葉輪設平衡環來進行平衡。泵的進出口法蘭按1.6MPa壓力設計，管路配套方便。
XBD-L型多級消防泵，由電機的泵兩部分組成，電機為Y型三相異步電機，泵和電機采用聯軸器連接，整體為剛性連接，使用時無需校正。泵由定子部分和轉子部分組成。泵定子部分由進水段、中段、導葉、出水段、填料函體等零件組成。為防止定子磨損，定子上裝有密封環、平衡套等，磨損后可用備件更換。轉子部分由軸、中輪。平衡鼓等組成。轉子下端為水潤滑軸承，上部為角接觸球軸承，泵的軸向力絕大部分由平衡鼓來承擔，其余小部分殘余軸下向力由角接觸球軸承來承受。進水段、中段和出水段的結合面用紙墊通過拉緊達到密封，用戶可根據需要選擇。
臥式單級消防泵的安裝要求
1.安裝前檢查水泵的完好情況。
2.消防泵安裝位置應盡可能靠近水源處。
3.消防泵與底座安裝有兩種方式，一種是直接裝在水泥基礎上的剛性連接，另一種是采用JGD型減振器安裝的柔性連接。
4.直接安裝可將泵安放基礎上墊高30~40毫米（準備充填水泥漿之用），然后進行校正，并穿好地腳螺栓，充填水泥砂漿，經3~5天水泥干涸后，重新校正，待水泥完全干涸后，擰緊地腳螺栓的螺母。
5.安裝管路時，進、出水管路都應有各自的支承，不應使泵的法蘭承受過大的管路重量。
6.水泵用于有吸程場合，進水管端應裝有底閥，并且進出口管路不應有過多彎道，同時不得有漏水、漏氣現象存在。
7.在進口管路上好裝有過濾網，以防雜質進入葉輪內部。濾網的有效面積應是進水管面積的3～4倍，以保證液體的自由暢通。
8.為了維護和使用方便安全，在泵的進、出口管路上各裝有一只調節閥及泵出口附近安裝一只壓力表，以保證在額定范圍內運行，確保泵的正常運行和使用壽命。
9.進口如需擴徑連接，請選用偏心異徑管道接頭。
機組的起動、運轉和停車
主要特點
1、消防泵結構緊湊、體積小、外形美觀，其臥式結構決定安裝占地面積小，其重心重合于泵腳中心，因而增強了泵的運行穩定性和使用壽命。
2、消防泵吸入口和吐出口均水平方向，簡化了管路的連接。
3、多級式消防泵可根據需要，吸入口和吐出口可安裝成同方向或90°180°、270°幾個不同方向以滿足不同的連接場合。
4、消防泵壓力可根據需要增減水泵級數并切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其他泵類所不具有的。
5、泵轉子具有較小的繞度，運行平穩、振動小、噪聲低、使用壽命長。
一、起動
1.消防泵組用于 有吸程場合 ，即進口為負壓時，應先向管路中進行灌水或用真空泵引水，使水充滿整個泵和進口管路，注意進口管路必須密封，不得有漏氣現象存在。（起動前嚴禁無進水起動，必須先進水，后起動）
2.關閉出口管上的閘閥及壓力計旋塞，以減小起動電流。
3.用手轉動轉子幾圈，使軸承潤滑并檢查泵內葉輪和密封環運轉有無碰擦，如轉不動，不應起動，直到找出故障原因?yàn)橹埂?br />
4.試起動，電機轉向應和泵上的箭頭指向一致，打開計旋塞。
5.當轉子達到正常運轉后，壓力計顯示出壓力時，逐漸打開出口閘閥，調節至所需工況。
二、運轉
1.消防泵組在運時，必須注意觀察儀表讀數，盡量使泵在銘牌規定的流量揚程附近工作，嚴防大流量運行。
2.定時檢查電機電流值不應超過額定電流。
3.消防泵組的軸承溫度不得高于75℃，并不得超過外界溫度35℃。
4.泵組在開始運轉時應放松填料壓蓋，當膨脹石墨或填料完全膨脹后再調整到合適的程度。
5.易損件磨損過大應及時更換。
6.發現異?，F(xiàn)象，立即停機檢查原因。
三、停機
1.關閉出水管路上的閘閥，關閉真空表旋塞。
2.停止電機，然后關閉壓力計旋塞。
3.如有冬季寒冷季節，應將泵內液體放盡，以免凍裂。
4.長期停止使用，應將泵拆卸，清洗上油，妥善保管。
XBD-W型臥式單級消防泵型號意義
XBD-W型臥式單級消防泵性能參數
| 型 號 | 流量Q (L/s) |
出口壓力 (MPa) |
轉速n (r/min) |
功率P (Kw) |
效率η (%) |
| XBD3.0/5-50(65) | 5 | 0.30 | 2900 | 4 | 63 |
| XBD3.2/5-50(65) | 0.32 | ||||
| XBD3.4/5-50(65) | 0.34 | ||||
| XBD4.6/5-50(65) | 5 | 0.46 | 2900 | 7.5 | 58 |
| XBD4.8/5-50(65) | 0.48 | ||||
| XBD5.0/5-50(65) | 0.50 | ||||
| XBD7.6/5-50(65) | 5 | 0.76 | 2900 | 15 | 50 |
| XBD7.8/5-50(65) | 0.78 | ||||
| XBD8.0/5-50(65) | 0.80 | ||||
| XBD11/5-50(65) | 5 | 1.10 | 2900 | 30 | 40 |
| XBD12/5-50(65) | 1.20 | ||||
| XBD12.5/5-50(65) | 1.25 | ||||
| XBD3.0/10-65(80) | 10 | 0.30 | 2900 | 7.5 | 71 |
| XBD3.2/10-65(80) | 0.32 | ||||
| XBD3.4/10-65(80) | 0.34 | ||||
| XBD4.6/10-65(80) | 10 | 0.46 | 2900 | 15 | 67 |
| XBD4.8/10-65(80) | 0.48 | ||||
| XBD5.0/10-65(80) | 0.50 | ||||
| XBD7.6/10-65(80) | 10 | 0.76 | 2900 | 22 | 59 |
| XBD7.8/10-65(80) | 0.78 | ||||
| XBD8.0/10-65(80) | 0.80 | ||||
| XBD11/10-65(80) | 10 | 1.10 | 2900 | 37 | 54 |
| XBD12/10-65(80) | 1.20 | ||||
| XBD12.5/10-65(80) | 1.25 | ||||
| XBD3.0/25-80(100) | 25 | 0.30 | 2900 | 15 | 76 |
| XBD3.2/25-80(100) | 0.32 | ||||
| XBD3.4/25-80(100) | 0.34 | ||||
| XBD4.6/25-80(100) | 25 | 0.46 | 2900 | 22 | 74 |
| XBD4.8/25-80(100) | 0.48 | ||||
| XBD5.0/25-80(100) | 0.50 | ||||
| XBD7.6/25-80(100) | 25 | 0.76 | 2900 | 37 | 69 |
| XBD7.8/25-80(100) | 0.78 | ||||
| XBD8.0/25-80(100) | 0.80 | ||||
| XBD11/25-80(100) | 25 | 1.10 | 2900 | 75 | 69 |
| XBD12/25-80(100) | 1.20 | ||||
| XBD12.5/25-80(100) | 1.25 | ||||
| XBD13/25-80(100) | 25 | 1.30 | 2900 | 90 | 57 |
| XBD14/25-80(100) | 1.40 | ||||
| XBD15/25-80(100) | 1.50 | ||||
| XBD3.0/45-100(125) | 45 | 0.30 | 2900 | 22 | 73 |
| XBD3.2/45-100(125) | 0.32 | ||||
| XBD3.4/45-100(125) | 0.34 | ||||
| XBD4.6/45-100(125) | 45 | 0.46 | 2900 | 37 | 77 |
| XBD4.8/45-100(125) | 0.48 | ||||
| XBD5.0/45-100(125) | 0.50 | ||||
| XBD7.6/45-100(125) | 45 | 0.76 | 2900 | 55 | 80 |
| XBD7.8/45-100(125) | 0.78 | ||||
| XBD8.0/45-100(125) | 0.80 | ||||
| XBD11/45-100(125) | 45 | 1.10 | 2900 | 90 | 70 |
| XBD12/45-100(125) | 1.20 | ||||
| XBD12.5/45-100(125) | 1.25 | ||||
| XBD2.8/55-150(200) | 55 | 0.28 | 1450 | 30 | 78 |
| XBD3.0/55-150(200) | 0.30 | ||||
| XBD3.2/55-150(200) | 0.32 | ||||
| XBD4.6/55-150(200) | 55 | 0.46 | 1450 | 45 | 75 |
| XBD4.8/55-150(200) | 0.48 | ||||
| XBD5.0/55-150(200) | 0.50 | ||||
| XBD7.6/55-150 | 55 | 0.76 | 2900 | 75 | 76 |
| XBD7.8/55-150 | 0.78 | ||||
| XBD8.0/55-150 | 0.80 | ||||
| XBD11/55-150 | 55 | 1.10 | 2900 | 110 | 73 |
| XBD12/55-150 | 1.20 | ||||
| XBD12.5/55-150 | 1.25 | ||||
| XBD13/55-150 | 45 | 1.30 | 2900 | 110 | 80 |
| XBD14/55-150 | 1.40 | ||||
| XBD15/55-150 | 1.50 | ||||
| XBD4.6/100-200 | 100 | 0.46 | 1450 | 75 | 81 |
| XBD4.8/100-200 | 0.48 | ||||
| XBD5.0/100-200 | 0.50 | ||||
| XBD3.0/150-250 | 150 | 0.30 | 1450 | 75 | 80 |
| XBD3.2/150-250 | 0.32 | ||||
| XBD3.4/150-250 | 0.34 | ||||
| XBD4.6/140-250 | 140 | 0.46 | 1450 | 90 | 72 |
| XBD4.8/140-250 | 0.48 | ||||
| XBD5.0/140-250 | 0.50 | ||||
| XBD2.4/200-300 | 200 | 0.24 | 970 | 75 | 81 |
| XBD2.6/200-300 | 0.26 | ||||
| XBD2.8/200-300 | 0.28 | ||||
| XBD2.8/200-300(350) | 200 | 0.28 | 1450 | 90 | 84 |
| XBD3.0/200-300(350) | 0.30 | ||||
| XBD3.2/200-300(350) | 0.32 | ||||
| XBD4.0/200-300 | 200 | 0.40 | 970 | 132 | 84 |
| XBD4.2/200-300 | 0.42 | ||||
| XBD4.4/200-300 | 0.44 | ||||
| XBD4.6/160-300 | 160 | 0.46 | 1450 | 110 | 78 |
| XBD4.8/160-300 | 0.48 | ||||
| XBD5.0/160-300 | 0.50 | ||||
| XBD4.6/200-350 | 200 | 0.46 | 1450 | 160 | 83 |
| XBD4.8/200-350 | 0.48 | ||||
| XBD5.0/200-350 | 0.50 | ||||
| XBD2.8/300-400 | 300 | 0.28 | 1450 | 132 | 76 |
| XBD3.0/300-400 | 0.30 | ||||
| XBD3.2/300-400 | 0.32 | ||||
| XBD2.8/330-500 | 330 | 0.28 | 1450 | 160 | 78 |
| XBD3.0/330-500 | 0.30 | ||||
| XBD3.2/330-500 | 0.32 |
