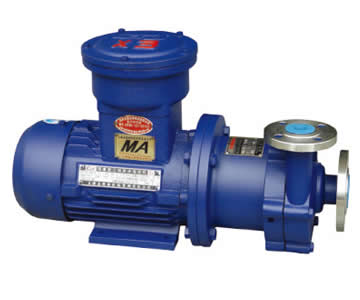

CQ型磁力驅動泵

全國咨詢熱線：

0577-67983721

產品詳細

CQ不銹鋼磁力泵概述

CQ不銹鋼磁力泵是利用永磁聯軸器工作原理無接觸的傳遞扭矩的新型泵，當原動機帶動外磁鋼轉子時，通過磁場的作用驅動內磁鋼轉子同步旋轉，而內磁鋼轉子和葉輪連成一體，從而達到無接觸帶動葉輪轉動之目的。由于液體被封閉在靜止的隔離套內，所以磁力泵是一種全封閉、無泄漏的泵型，因此完全杜絕了機械密封離心泵不可避免的跑、冒、滴、漏的弊病。

在石油、化工、制藥、電子等眾多領域，越來越多的廠家，對其輸送的介質都要求無泄漏的工藝環境，迫切需要選擇理想的泵型，我公司生產的CQ系列磁力泵吸收了國內外領先水平的磁力泵生產新技術、新材料、新工藝，成功的解決了目前國內磁力泵的隔離套、葉輪等部件易損壞的技術難題，使其性能更加完美。CQB、IMD、CQ、CQF系列磁力泵經過使用單位長時間的生產性連續運行考驗，越來越多的用戶確信他們所選的是安全、可靠的泵型，我們將一如既往的為廣大用戶提供更加優質的服務。

CQ不銹鋼磁力泵用途

CQ系列不銹鋼磁力泵的過流部件采用不銹鋼（304、316、316L）制成，廣泛應用于石油、化工、制藥、電鍍、環保、水處理、國防等部門，是輸送易燃、易爆、有毒和貴重液體的理想設備，是創(chuàng )建無泄漏、無污染文明車間的佳選擇。適用溫度：-20℃～100℃。

CQ不銹鋼磁力泵防漏設計

以靜密封取代動密封，利用磁力耦合間接驅動，完全消除了滴漏的煩惱，絕不污染使用場地。是化工流程中杜絕跑、冒、滴、漏現象，消除環境污染，創(chuàng )造“無泄漏車間”、“無泄漏工廠”，實現安全、文明生產的理想用泵。

CQ不銹鋼磁力泵操作原理

驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室完全封閉，通過磁力偶合間接驅動轉子組合上的葉輪旋轉。

CQ不銹鋼磁力泵型號意義

CQ不銹鋼磁力泵規格及參數

型號	軟管式接口		流量 (m3/h)	揚程 (m)	電機功率(KW)	電壓V
型號	進口	出口	流量 (m3/h)	揚程 (m)	電機功率(KW)	電壓V
14CQ-5	14	10	1.2	5	0.12	220/380
16CQ-8	16	12	1.5	8	0.18	220/380
20CQ-12	20	12	3	12	0.37	220/380
25CQ-15	25	20	6.6	15	1.1	380
32CQ-15	32	25	6.6	15	1.1	380
32CQ-25	32	25	6.6	25	1.1	380
40CQ-20	40	32	10.8	20	2.2	380
40CQ-32	40	32	12	32	4	380
50CQ-25	50	40	14.4	25	4	380
50CQ-32	50	40	13.2	32	4	380
50CQ-50	50	32	7.8	50	5.5	380
65CQ-25	65	50	16.8	25	5.5	380
65CQ-32	65	50	27	32	7.5	380
80CQ-32	80	65	51	32	11	380
50CQ-50	80	65	51	50	15	380
100CQ-32	100	80	60	32	15	380
100CQ-50	100	80	60	50	18.5	380
注:表中16CQ-8---100CQ-50都可配防爆電機
