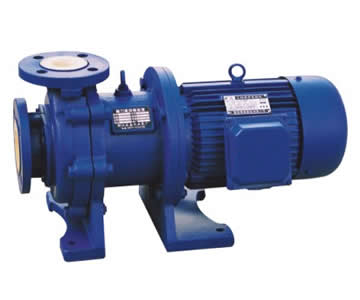

CQB-F型氟塑料磁力驅動泵
防漏設計取消了軸封，利用磁力偶合間接驅動，完全消除了滴漏的煩惱，絕不污染使用場地。
全國咨詢熱線：
0577-67983721
- 產品詳細
CQB-F型氟塑料磁力泵概述
CQB-F氟塑料磁力泵，是本單位開發的新產品，并引進國外先進技術，采用聚偏二氟乙烯制造，該材料是目前世界上優秀的耐腐蝕材料，用該材料生產的磁力泵使用范圍廣，耐腐蝕性能強，機械強度高，不老化，無毒素分解等優點。
產品特點
氟塑料磁力泵的設計不僅具有普通磁力泵的結構緊湊，外型美觀，體積小，躁聲低，運行可靠等優點，且其過流部件全部采用目前世界上耐腐蝕性能優秀“塑料王”(氟塑料)制造，隔離套采用特殊材料制造，具有高強度的力學性能，消除了普通磁力泵存在的磁渦流現象。因此，氟塑料磁力泵可輸送任意濃（強）度的酸、堿、氧化劑等腐蝕性介質而毫不受損。防漏設計取消了軸封，利用磁力偶合間接驅動，完全消除了滴漏的煩惱，絕不污染使用場地。
分類：目前國內廠家生產的氟塑料磁力泵主要有：CQB型氟塑料磁力泵、ZMD氟塑料自吸式磁力泵 、IMD型氟塑料磁力驅動泵等。由于泵的過流部分選用“氟塑料合金”制造?？蛇B續輸送任意濃度的酸、堿、強氧化劑等腐蝕介質而毫不受損。CQB-F氟塑料磁力泵設計獨特，無須機械軸封，絕對不滲漏，液體過流部件選用氟塑料，陶瓷、氟橡膠等材料，泵體外殼用金屬材料固定，故泵體足以承托管道的重量，使用保養及為方便。
工作原理
驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室完全封閉，通過磁力偶合間接驅動泵軸上帶磁鐵的葉輪旋轉結構緊湊、安全節能。堅固耐用的泵體結構雖然接觸液體部分是氟塑料，但泵外殼是金屬材料，故泵體足以承受管道的重量及抵受機械性沖擊。氟塑料磁力泵由泵、磁力傳動器、電動機三部分組成。關鍵部件磁力傳動器由外磁轉子、內磁轉子及不導磁的隔離套組成。當電動機帶動外磁轉子旋轉時，磁場能穿透空氣隙和非磁性物質，帶動與葉輪相連的內磁轉子作同步旋轉，實現動力的無接觸傳遞，將動密封轉化為靜密封。由于泵軸、內磁轉子被泵體、隔離套完全封閉，從而徹底解決了“跑、冒、滴、漏”問題，消除了煉油化工行業易燃、易爆、有毒、有害介質通過泵密封泄漏的安全隱患，有力地保證了職工的身心健康和安全生產。
主要用途
本產品廣泛適用于：石油化工、制酸制堿、有色金屬冶煉、汽車制造的酸洗工藝、稀土分離、農藥、染料、醫藥、造紙、電鍍、無線電等行業。
性能參數
流量：1.8-100m3/h
揚程：8-32m
電機功率：0.12-18.5KW
轉速：2900r/min
使用溫度：-20℃至100℃。
型號意義
例如：CQB50-32-160F
CQB-磁力驅動離心泵
50-吸入口直徑
32-排出口直徑
160-葉輪名義直徑
F-氟塑料
性能參數表
| 型 號 | 進 口 | 出 口 | 流 量 (m3/h) |
揚 程 (m) |
功 率 |
轉速(r/min) | 效率 (%) |
電壓 (v) |
汽蝕余量 |
|
CQB-15-10-85F |
15 | 10 | 1.8 | 8 | 0.12 | 2900 | 33 | 220/380 | 6.0 |
|
CQB-20-15-105F |
20 | 15 | 3.0 | 12 | 0.37 | 2900 | 33 | 220/380 | 6.0 |
|
CQB-32-25-125F |
32 | 25 | 3.2 | 20 | 0.75 | 2900 | 35 | 380 | 5.0 |
|
CQB-40-32-115F |
40 | 32 | 6.3 | 15 | 0.75 | 2900 | 45 | 380 | 6.0 |
|
CQB-40-32-145F |
40 | 32 | 6.3 | 25 | 1.5 | 2900 | 42 | 380 | 5.0 |
|
CQB-50-40-125F |
50 | 40 | 12.5 | 20 | 2.2 | 2900 | 47 | 380 | 3.5 |
|
CQB-50-40-160F |
50 | 40 | 12.5 | 32 | 3.0 | 2900 | 46 | 380 | 3.5 |
|
CQB-65-50-125F |
65 | 50 | 25 | 20 | 3.0 | 2900 | 58 | 380 | 4.0 |
|
CQB-65-50-160F |
65 | 50 | 25 | 32 | 4.0 | 2900 | 56 | 380 | 4.0 |
|
CQB-80-65-125F |
80 | 65 | 50 | 20 | 7.5 | 2900 | 66 | 380 | 4.0 |
|
CQB-80-65-160F |
80 | 65 | 50 | 32 | 11 | 2900 | 64 | 380 | 4.0 |
|
CQB-100-80-125F |
100 | 80 | 100 | 20 | 15 | 2900 | 72 | 380 | 4.0 |
|
CQB-100-80-160F |
100 | 80 | 100 | 32 | 18.5 | 2900 | 70 | 380 | 4.0 |
安裝使用與維護
1、泵使用前應進行檢查，電機風葉轉動要靈活，無卡住無異常聲響，各緊固件要緊固。
2、CQB-F2型襯氟磁力泵電機啟動后，緩慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。
3、CQB-F2型襯氟磁力泵應水平安裝，不宜豎立，泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。
4、檢查CQB-F2型襯氟磁力泵電機旋轉方向是否與磁力泵轉向標記一致。
5、當抽吸液面高于CQB-F2型襯氟磁力泵軸心線時，起動前打開吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需配備底閥。
6、CQB-F2型襯氟磁力泵停止工作前，應先關閉排出閥門，然后關閉吸入管閥門。
