無負壓變頻供水設備

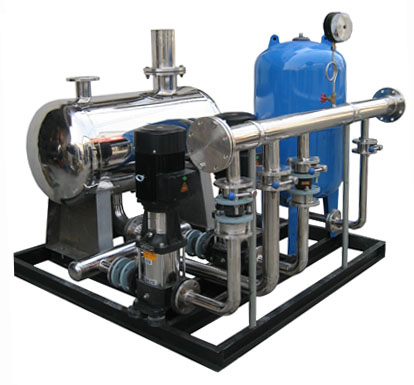

無負壓供水設備由智能型變頻控制柜、穩流罐、水泵機組、儀表、閥門及管路、基座等組成，適用于一切需要增高水壓、恒定流量的給水系統。
全國咨詢熱線：
0577-67983721
- 產品詳細
無負壓變頻恒壓供水設備是一種新型的清潔衛生、高效節能的供水設備，也被業界稱為管網疊壓供水設備。該設備為全封閉式結構，不需要建造任何形式的水池，避免了供水二次污染。直接將食品衛生等級的不銹鋼穩流調節罐作為進水儲水緩沖裝置直接與自來水管道相連，充分利用自來水管網原有壓力能源，在同樣供水需求的情況下，無負壓變頻供水可選擇功率較小的水泵及控制設備。同時在夜間小流量用水情況下利用市政供水水壓直接供水而無需啟動水泵。相比傳統帶水池的供水設備，該設備節約了大量的電能和設備投資，其節能效果可高達50%以上。運行過程中，穩流調節罐配備的真空消除器可自動消除設備運行過程中對管網所產生的負壓，保證了正常供水的同時設備不會(huì )對市政管網其他用戶造成影響。無負壓變頻供水是目前高效節能的供水設備，特別適合城鎮自來供應較為穩定和充足的場合使用。
性能特點
1、設備將真空抑制技術、流體控制技術和智能變頻技術等多項先進技術進行優化融合，使供水設備與市政供水管網直接串聯，實現穩壓、節能、衛生、安全可靠、無負壓、不用建水池或水箱。
2、壓力恒定。采用優質變頻器和微處理器對系統時時作動態調整，將壓力精度控制在±0.01Pa范圍內。
3、清潔無污染：設備為全密封機構，系統不會(huì )進入粉塵及其他雜質。無蓄水設施，有效的避免了藻類滋生導致水源二次污染。供水符合國家衛生標準。
4、運行可靠。核心部件采用國際知名品牌配件，有效降低了設備故障率。且當一臺泵出現故障無法運行時，系統自動屏蔽故障泵啟動備用泵運行。
5、自動化程度高，操作簡單。設備通電初始化后機組全自動運行，停電恢復供電后自動開始工作。工作泵、備用泵切換全自動處理，出現故障及時發出聲光報警，通過面板顯示用戶可直觀快捷地找出故障原因。
6、控制功能齊全。如果是多臺泵機組，啟動方式采用循環軟啟動，減少了直接啟動時對電網的沖擊和干擾，并使各臺遵循先開先停、先停先開的原則選擇性的工作，從而延長泵組壽命。通過系統內部時鐘，還可設置定時開關機功能，用于定時供水(如辦公區)。
7、停電或系統故障時可繼續供水。該設備直接和市政自來水管網連接，保持了管網原有壓力，因此，停電或系統故障時，設備可通過旁通管道自動切換由市政管網直接供水，但壓力有限，只能對低樓層住戶供水。
8、投資節約。無需修水池或水箱，節省了場地;充分利用了自來水管網原有壓力，設備選型功率相對較小，節省了設備投資和后續運行電力投資;水質無污染，無需凈化設備和消毒設備。
9、環保節能。選用高效率輕型立式多級不銹鋼水泵作為加壓設備，按所需要的水量自動提高或減少水泵轉速及控制水泵運行臺數，并充分利用自來水原有壓力，節能高達50%—90%以上。
10、更加節水。沒有水池的滲、冒、漏和跑水現象，節水高達13%。同時節省了后期清理水池用水。
11、保護功能齊全。具有過載、過流、短路、缺相、超壓、欠壓及缺水等保護功能。
12、安裝方便。裝好水池及接口后，設備成套出廠后送到現場連接進水管和固定好地腳螺釘后便可運行。
應用場合
為保證設備有效使用，一般要求市政供水管網水壓不低于0.12MPa，并能滿足用水單位每小時大用水量。若二者差距較小時，可依靠穩流調節罐來維持。若自來水量不足或者經常停水，則建議慎重考慮使用無負壓供水設備。推薦滿足條件的以下場合使用：
1、各種建筑群，如居民小區、別墅、醫院、學校、賓館、旅館、酒樓、酒店、體育館、高爾夫球場、機場、軍隊、工廠宿舍等場合日常生活水增壓。
2、原有陳舊給水系統(如水池或水塔供水、氣壓式供水的建筑物等)的升級節能改造。
3、各種冷熱水循環系統，如賓館、酒店、旅館、學?；蚬S(chǎng)宿舍等場合冷熱水循環。
4、生產建設，如工廠生產加工、洗滌裝置、食品飲料加工、建筑工地等給水增壓。
工作原理示意圖
性能范圍
性能范圍
|
設備
型號
|
設備
流量
|
設備
揚程
|
推薦水泵參數 |
穩流調節罐
Φ×L（mm）
|
穩壓罐
Φ（mm）
|
參考
戶數 |
|||
|
流量
m3 /h
|
揚程
m
|
參考
功率
kw
|
水泵
臺數
|
||||||
| HDW4-30-2 | 4 | 30 | 2 | 30 | 0.55 | 2 | 450×800 | 200 | 10 |
| HDW4-40-2 | 40 | 2 | 40 | 0.75 | 2 | ||||
| HDW4-50-2 | 50 | 2 | 50 | 1.1 | 2 | ||||
| HDW4-60-2 | 60 | 2 | 60 | 1.1 | 2 | ||||
| HDW4-70-2 | 70 | 2 | 70 | 1.1 | 2 | ||||
| HDW4-80-2 | 80 | 2 | 80 | 1.5 | 2 | ||||
| HDW8-30-2 | 8 | 30 | 4 | 30 | 0.75 | 2 | 600×1300 | 200 | 15 |
| HDW8-40-2 | 40 | 4 | 40 | 1.1 | 2 | ||||
| HDW8-50-2 | 50 | 4 | 50 | 1.5 | 2 | ||||
| HDW8-60-2 | 60 | 4 | 60 | 1.5 | 2 | ||||
| HDW8-70-2 | 70 | 4 | 70 | 2.2 | 2 | ||||
| HDW8-80-2 | 80 | 4 | 80 | 2.2 | 2 | ||||
| HDW12-30-2 | 12 | 30 | 6 | 30 | 1.5 | 2 | 600×1300 |
450 |
25 |
| HDW12-40-2 | 40 | 6 | 40 | 2.2 | 2 | ||||
| HDW12-50-2 | 50 | 6 | 50 | 3 | 2 | ||||
| HDW12-60-2 | 60 | 6 | 60 | 3 | 2 | ||||
| HDW12-70-2 | 70 | 6 | 70 | 4 | 2 | ||||
| HDW12-80-2 | 80 | 6 | 80 | 4 | 2 | ||||
| HDW12-90-2 | 90 | 6 | 90 | 4 | 2 | ||||
| HDW12-100-2 | 100 | 6 | 100 | 5.5 | 2 | ||||
| HDW12-30-2 | 16 | 30 | 8 | 30 | 1.5 | 2 | 600×1300 | 450 | 45 |
| HDW12-40-2 | 40 | 8 | 40 | 2.2 | 2 | ||||
| HDW12-50-2 | 50 | 8 | 50 | 2.2 | 2 | ||||
| HDW12-60-2 | 60 | 8 | 60 | 3 | 2 | ||||
| HDW12-70-2 | 70 | 8 | 70 | 3 | 2 | ||||
| HDW12-80-2 | 80 | 8 | 80 | 4 | 2 | ||||
| HDW12-90-2 | 90 | 8 | 90 | 4 | 2 | ||||
| HDW24-30-2 | 20 | 30 | 10 | 30 | 1.5 | 2 | 600×1300 | 450 | 70 |
| HDW24-40-2 | 40 | 10 | 40 | 2.2 | 2 | ||||
| HDW24-50-2 | 50 | 10 | 50 | 3 | 2 | ||||
| HDW24-60-2 | 60 | 10 | 60 | 3 | 2 | ||||
| HDW24-70-2 | 70 | 10 | 70 | 4 | 2 | ||||
| HDW24-80-2 | 80 | 10 | 80 | 4 | 2 | ||||
| HDW24-90-2 | 90 | 10 | 90 | 4 | 2 | ||||
| HDW24-30-2 | 24 |
30 | 12 | 30 | 2.2 | 2 | 600×1300 | 450 | 100 |
| HDW24-40-2 | 40 | 12 | 40 | 3 | 2 | ||||
| HDW24-50-2 | 50 | 12 | 50 | 3 | 2 | ||||
| HDW24-60-2 | 60 | 12 | 60 | 4 | 2 | ||||
| HDW24-70-2 | 70 | 12 | 70 | 5.5 | 2 | ||||
| HDW24-80-2 | 80 | 12 | 80 | 5.5 | 2 | ||||
| HDW24-90-2 | 90 | 12 | 90 | 5.5 | 2 | ||||
| HDW28-100-2 | 100 | 12 | 100 | 7.5 | 2 | ||||
| HDW32-30-2 | 32 | 30 | 16 | 30 | 4 | 2 | 600×1300 | 450 | 125 |
| HDW32-40-2 | 40 | 16 | 40 | 5.5 | 2 | ||||
| HDW32-50-2 | 50 | 16 | 50 | 7.5 | 2 | ||||
| HDW32-60-2 | 60 | 16 | 60 | 7.5 | 2 | ||||
| HDW32-70-2 | 70 | 16 | 70 | 11 | 2 | ||||
| HDW32-80-2 | 80 | 16 | 80 | 11 | 2 | ||||
| HDW36-30-2 | 36 | 30 | 18 | 30 | 3 | 2 | 600×1300 | 450 | 150 |
| HDW36-40-2 | 40 | 18 | 40 | 5.5 | 2 | ||||
| HDW36-50-2 | 50 | 18 | 50 | 5.5 | 2 | ||||
| HDW36-60-2 | 60 | 18 | 60 | 7.5 | 2 | ||||
| HDW36-70-2 | 70 | 18 | 70 | 7.5 | 2 | ||||
| HDW36-80-2 | 80 | 18 | 80 | 11 | 2 | ||||
| HDW40-30-2 | 40 | 30 | 20 | 30 | 3 | 2 | 600×1300 | 450 | 250 |
| HDW40-40-2 | 40 | 20 | 40 | 5.5 | 2 | ||||
| HDW40-50-2 | 50 | 20 | 50 | 5.5 | 2 | ||||
| HDW40-60-2 | 60 | 20 | 60 | 7.5 | 2 | ||||
| HDW40-70-2 | 70 | 20 | 70 | 7.5 | 2 | ||||
| HDW40-80-2 | 80 | 20 | 80 | 11 | 2 | ||||
| HDW48-40-2 | 48 | 40 | 24 | 40 | 5.5 | 2 | 600×1300 | 450 | 320 |
| HDW48-60-2 | 60 | 24 | 60 | 7.5 | 2 | ||||
| HDW48-80-2 | 80 | 24 | 80 | 11 | 2 | ||||
| HDW48-100-2 | 100 | 24 | 100 | 15 | 2 | ||||
| HDW60-40-2 | 60 | 40 | 30 | 40 | 5.5 | 2 | 600×1300 | 450 | 400 |
| HDW60-60-2 | 60 | 30 | 60 | 11 | 2 | ||||
| HDW60-80-2 | 80 | 30 | 80 | 15 | 2 | ||||
| HDW60100-2 | 100 | 30 | 100 | 15 | 2 | ||||
| HDW64-40-2 | 64 | 40 | 32 | 40 | 5.5 | 2 | 800×1500 | 450 | 450 |
| HDW64-60-2 | 60 | 32 | 60 | 11 | 2 | ||||
| HDW64-80-2 | 80 | 32 | 80 | 15 | 2 | ||||
| HDW64-100-2 | 100 | 32 | 100 | 15 | 2 | ||||
| HDW72-40-2 | 72 | 40 | 36 | 40 | 7.5 | 2 | 800×1500 | 550 | 600 |
| HDW72-60-2 | 60 | 36 | 60 | 11 | 2 | ||||
| HDW72-80-2 | 80 | 36 | 80 | 15 | 2 | ||||
| HDW72-100-2 | 100 | 36 | 100 | 15 | 2 | ||||
| HDW90-40-3 | 90 | 40 | 30 | 40 | 5.5 | 3 | 800×1500 | 550 | 750 |
| HDW90-60-3 | 60 | 30 | 60 | 11 | 3 | ||||
| HDW90-80-3 | 80 | 30 | 80 | 15 | 3 | ||||
| HDW90-100-3 | 100 | 30 | 100 | 15 | 3 | ||||
| HDW150-40-3 | 120 | 40 | 40 | 40 | 7.5 | 3 | 800×1500 | 550 | 1000 |
| HDW150-60-3 | 60 | 40 | 60 | 11 | 3 | ||||
| HDW150-80-3 | 80 | 40 | 80 | 15 | 3 | ||||
| HDW150-1003 | 100 | 40 | 100 | 18.5 | 3 | ||||
備注： 1、此表參數僅供客戶選型參考，具體參數(流量、揚程、穩流罐規格及水泵臺數)可根據當地進水管網實際情況及用戶用水狀況或現場環境另行確定。增壓泵可選擇符合以上性能參數的所有型號，選擇不同類型的增壓泵時，設備功率可能會(huì )發生變化。
2、本參數表未考慮備用泵，對于重要的供水場合，訂貨時請增加一臺備用泵，以備設備檢修或出故障時能正常供水。
3、市政供水較穩定的場合可不配穩壓罐，對于壓力精度要求高的場合應配穩壓罐，配穩壓罐時一般需結合穩壓泵使用效果更好。
4、直驅式自動真空消除器和液位控制器隨穩流調節罐適配。
5、表中參考戶數是以一般生活小區用水標準計算的，豪華高級小區、寫字樓、商場、賓館、旅館、酒店等場合供水量需另行計算。
6、設備安裝尺寸不固定，可根據用戶泵房的尺寸大小靈活調整不止和安裝尺寸。
使用環境要求
環境溫度應介于5-50℃之間，相對濕度不大于90%，并無凝露。
周?chē)諝鉄o(wú)腐蝕性氣體、爆炸性氣體、水蒸氣、粉塵等污染。
安裝場所大海拔高度不高于1500米，高海拔使用應特別指出。
基礎砼度不低于150號，安裝斜度不超過5°。
設備供貨范圍
管道從不銹鋼穩流調節罐的進水口法蘭到水泵出水母管兩側掛法蘭止。
水泵電機動力線及與設備控制相關的信號線至控制柜25米以?xún)取?/p>
含設備槽鋼機架，不包水泥及泥沙基礎平臺。
