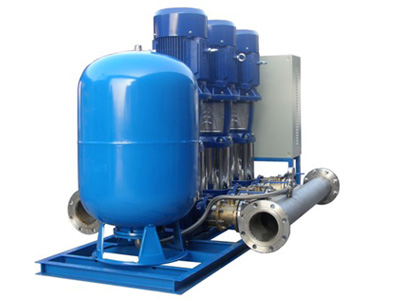

生活恒壓變頻供水設備

HDL系列全自動智能成套給水設備是一種新型的無塔供水設備，具有高效、穩定，易于維護等特點，它主要由水泵機組、增壓穩壓設備及控制設備三大部分組成。

全國咨詢熱線：

0577-67983721

產品詳細

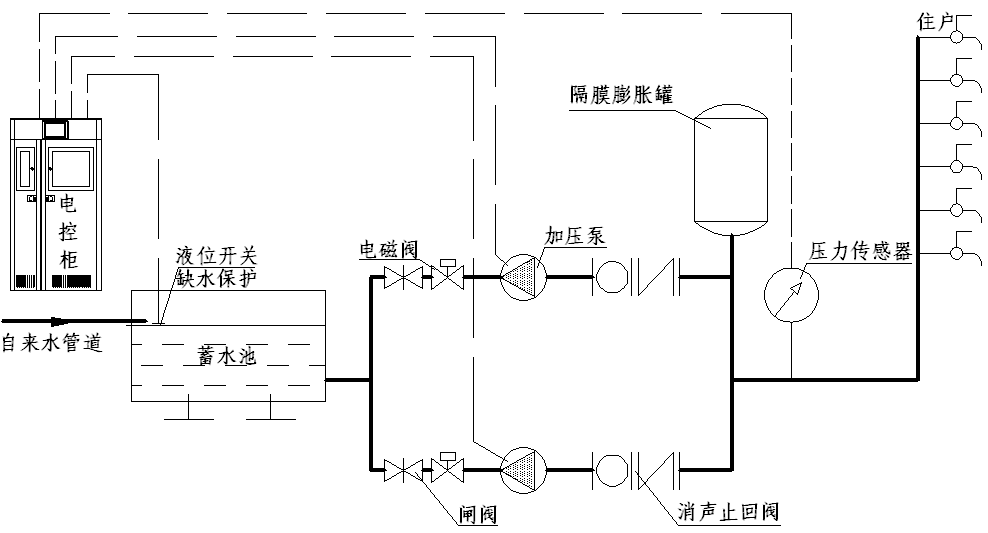

生活恒壓變頻供水設備工作原理

本系統通過智能中央處理器進行PID控制，出水管網上的壓力控制器對水壓采樣并轉化為相應的電信號傳送到PLC，PLC接收到管網的實際壓力信號與用戶設定的壓力值進行比較，利用偏差值控制變頻器的輸出頻率以改變電機輸出功率。當一臺水泵全速運行仍然達不到用戶設定壓力時，則將變頻泵切換為工頻運行，由變頻器軟啟動另一臺泵并低頻運行。若實際壓力大于設定壓力時，則自動停止工頻泵，從而達到變量恒壓供水。若用水量極少時，則停止所有主動，由輔泵和氣壓罐工作恒壓。

性能特點

1、壓力恒定。采用優質變頻器和微處理器對系統時時作動態調整，即使在用水高峰期用水量劇烈變化，出水壓力也能保持穩定?？刂凭雀哌_±0.01MPa。

2、水質更好。通常采用食品衛生等級不銹鋼作室內水箱，避免了傳統屋頂水池因灰塵、樹葉、小動物尸體等雜物污染水質。

3、環保節能。選用高效率輕型立式多級不銹鋼水泵作為加壓設備，按所需要的水量自動提高或減少水泵轉速及控制水泵運行臺數，可節能30%以上。

4、自動化程度高，操作簡單。設備通電初始化后機組全自動運行，停電恢復供電后自動開始工作。工作泵、備用泵切換全自動處理，出現故障及時發出聲光報警，通過面板顯示用戶可直觀快捷地找出故障原因。

5、控制功能齊全。如果是多臺泵機組，啟動方式采用循環軟啟動，減少了直接啟動時對電網的沖擊和干擾，并使各臺遵循先開先停、先停先開的原則選擇性的工作，從而延長泵組壽命。通過系統內部時鐘，還可設置定時開關機功能，用于定時供水（如辦公區）。

6、運行可靠。核心部件采用國際知名品牌配件，有效降低了設備故障率。且當一臺泵出現故障無法運行時，系統自動屏蔽故障泵啟動備用泵運行。

7、保護功能齊全。具有過載、過流、短路、缺相、超壓、欠壓及缺水等保護功能。

8、安裝方便。裝好水池及接口后，設備成套出廠后送到現場連接進水管和固定好地腳螺釘后便可運行。

應用場合

變頻恒壓供水設備一般結合水池（水箱）使用，推薦市政供水量不足或不穩定甚至是沒有自來水供給的以下場合使用。

1、生活用水：如高層建筑、居民小區、別墅、醫院、學校、體育館、高爾夫球場、機場、軍隊、工廠宿舍等場合生活和消防給水

2、冷熱水系統：如學校、賓館、旅館、酒店等場合冷熱水增壓系統

3、灌溉噴淋：如公園、水上樂(lè )園、農場、果園等場合給水

4、生產建設：如工廠生產加工、洗滌裝置、食品飲料加工、建筑工地等給水增壓

性能范圍

性能參數

設備型號	額定流量	額定揚程	主泵參數				副泵參數				氣壓罐 Φ×H mm	水池容積 m 3
設備型號	額定流量	額定揚程	流量 m3 /h	揚程 m	參考功率 kw	主泵臺數	流量 m 3/h	揚程 m	參考功率 kw	副泵臺數	氣壓罐 Φ×H mm	水池容積 m 3
HDL8-30-2	8	30	4	30	1.1	2	2	30	1.1	1	600×1150	10
HDL8-40-2		40		40	1.1	2	2	40	1.1	1	600×1150
HDL8-50-2		50		50	1.5	2	2	50	1.5	1	600×1150
HDL8-60-2		60		60	1.5	2	2	60	1.5	1	600×1150
HDL8-70-2		70		70	2.2	2	2	70	1.5	1	600×1150
HDL8-80-2		80		80	2.2	2	2	80	2.2	1	600×1150
HDL12-30-2	12	30	6	30	1.5	2	2	30	1.1	1	600×1150	20
HDL12-40-2		40		40	2.2	2	2	40	1.1	1	600×1150
HDL12-50-2		50		50	2.2	2	2	50	1.5	1	600×1150
HDL12-60-2		60		60	3	2	2	60	1.5	1	600×1150
HDL12-70-2		70		70	3	2	2	70	1.5	1	600×1150
HDL12-80-2		80		80	3	2	2	80	2.2	1	600×1150
HDL12-90-2		90		90	4	2	2	90	2.2	1	600×1800
HDL12-100-2		100		100	4	2	2	100	2.2	1	600×1800
HDL12-120-2		120		120	5.5	2	2	120	3	1	600×1800
HDL12-150-2		150		150	7.5	2	2	150	4	1	600×1800
HDL18-30-2	18	30	9	30	1.5	2	2	30	1.1	1	600×1150	30
HDL18-40-2		40		40	2.2	2	2	40	1.1	1	600×1150
HDL18-50-2		50		50	2.2	2	2	50	1.5	1	600×1150
HDL18-60-2		60		60	3	2	2	60	1.5	1	600×1150
HDL18-70-2		70		70	3	2	2	70	2.2	1	600×1150
HDL18-80-2		80		80	4	2	2	80	2.	1	600×1150
HDL18-90-2		90		90	4	2	2	90	2.2	1	600×1800
HDL18-100-2		100		100	5.5	2	2	100	2.2	1	600×1800
HDL18-120-2		120		120	5.5	2	2	120	3	1	600×1800
HDL18-150-2		150		150	7.5	2	2	150	4	1	600×1800
HDL24-30-2	24	30	12	30	1.5	2	7	30	1.5	1	600×1150	36
HDL24-40-2		40		40	2.2	2	7	40	2.2	1	600×1150
HDL24-50-2		50		50	2.2	2	7	50	2.2	1	600×1150
HDL24-60-2		60		60	3	2	7	60	3	1	600×1150
HDL24-70-2		70		70	3	2	7	70	4	1	600×1150
HDL24-80-2		80		80	4	2	7	80	4	1	600×1150
HDL24-90-2		90		90	4	2	7	90	4	1	600×1800
HDL24-100-2		100		100	4	2	7	100	4	1	600×1800
HDL24-120-2		120		120	5.5	2	7	120	5.5	1	600×1800
HDL24-150-2		150		150	7.5	2	7	150	7.5	1	600×1800
HDL36-30-2	36	30	18	30	4	2	7	30	1.5	1	600×1150	48
HDL36-40-2		40		40	5.5	2	7	40	2.2	1	600×1150
HDL36-50-2		50		50	5.5	2	7	50	2.2	1	600×1150
HDL36-60-2		60		60	7.5	2	7	60	3	1	600×1150
HDL36-70-2		70		70	7.5	2	7	70	3	1	600×1150
HDL36-80-2		80		80	11	2	7	80	4	1	600×1150
HDL36-90-2		90		90	11	2	7	90	4	1	600×1800
HDL36-100-2		100		100	11	2	7	100	4	1	600×1800
HDL36-120-2		120		120	15	2	7	120	5.5	1	600×1800
HDL36-150-2		150		150	15	2	7	150	7.5	1	600×1800
HDL48-30-2	48	30	24	30	5.5	2	7	30	1.5	1	600×1150	60
HDL48-40-2		40		40	5.5	2	7	40	2.2	1	600×1150
HDL48-50-2		50		50	5.5	2	7	50	2.2	1	600×1150
HDL48-60-2		60		60	7.5	2	7	60	3	1	600×1150
HDL48-70-2		70		70	11	2	7	70	3	1	600×1150
HDL48-80-2		80		80	11	2	7	80	4	1	600×1150
HDL48-90-2		90		90	11	2	7	90	4	1	600×1800
HDL48-100-2		100		100	15	2	7	100	4	1	600×1800
HDL48-120-2		120		120	15	2	7	120	5.5	1	600×1800
HDL48-150-2		150		150	18.5	2	7	150	7.5	1	600×1800
HDL60-30-2	60	30	30	30	5.5	2	7	30	1.5	1	600×1150	80
HDL60-40-2		40		40	7.5	2	7	40	2.2	1	600×1150
HDL60-50-2		50		50	11	2	7	50	2.2	1	600×1150
HDL60-60-2		60		60	11	2	7	60	3	1	600×1150
HDL60-70-2		70		70	11	2	7	70	3	1	600×1150
HDL60-80-2		80		80	15	2	7	80	4	1	600×1150
HDL60-90-2		90		90	15	2	7	90	4	1	600×1800
HDL60-100-2		100		100	15	2	7	100	4	1	600×1800
HDL60-120-2		120		120	18.5	2	7	120	5.5	1	600×1800
HDL60-150-2		150		150	22	2	7	150	7.5	1	600×1800
HDL72-30-2	72	30	36	30	5.5	2	7	30	1.5	1	600×1150	100
HDL72-40-2		40		40	7.5	2	7	40	2.2	1	600×1150
HDL72-50-2		50		50	7.5	2	7	50	2.2	1	600×1150
HDL72-60-2		60		60	11	2	7	60	3	1	600×1150
HDL72-70-2		70		70	11	2	7	70	3	1	600×1150
HDL72-80-2		80		80	15	2	7	80	4	1	600×1150
HDL72-90-2		90		90	15	2	7	90	4	1	600×1800
HDL72-100-2		100		100	18.5	2	7	100	4	1	600×1800
HDL72-120-2		120		120	18.5	2	7	120	5.5	1	600×1800
HDL72-150-2		150		150	22	2	7	150	7.5	1	600×1800
HDL90-30-2	90	30	45	30	5.5	2	7	30	3	1	600×1150	120
HDL90-40-2		40		40	7.5	2	10	40	3	1	600×1150
HDL90-50-2		50		50	7.5	2	10	50	4	1	600×1150
HDL90-60-2		60		60	11	2	10	60	5.5	1	600×1150
HDL90-70-2		70		70	15	2	10	70	5.5	1	600×1150
HDL90-80-2		80		80	15	2	10	80	5.5	1	600×1150
HDL90-90-2		90		90	18.5	2	10	90	5.5	1	600×1800
HDL90-100-2		100		100	22	2	10	100	5.5	1	600×1800
HDL90-120-2		120		120	22	2	10	120	7.5	1	600×1800
HDL90-150-2		150		150	30	2	10	150	11	1	600×1800
HDL108-30-2	108	30	54	30	11	2	10	30	3	1	600×1150	150
HDL108-40-2		40		40	11	2	10	40	3	1	600×1150
HDL108-50-2		50		50	15	2	10	50	4	1	600×1150
HDL108-60-2		60		60	15	2	10	60	5.5	1	600×1150
HDL108-70-2		70		70	15	2	10	70	5.5	1	600×1150
HDL108-80-2		80		80	22	2	10	80	5.5	1	600×1150
HDL108-90-2		90		90	30	2	10	90	5.5	1	600×1800
HDL108-100-2		100		100	30	2	10	100	5.5	1	600×1800
HDL108-120-2		120		120	30	2	10	120	7.5	1	600×1800
HDL108-150-2		150		150	45	2	10	150	11	1	600×1800
HDL120-30-2	120	30	60	30	7.5	2	10	30	3	1	600×1150	200
HDL120-40-2		40		40	11	2	10	40	3	1	600×1150
HDL120-50-2		50		50	15	2	10	50	4	1	600×1150
HDL120-60-2		60		60	18.5	2	10	60	5.5	1	600×1150
HDL120-70-2		70		70	22	2	10	70	5.5	1	600×1150
HDL120-80-2		80		80	22	2	10	80	5.5	1	600×1150
HDL120-90-2		90		90	30	2	10	90	5.5	1	600×1800
HDL120-100-2		100		100	30	2	10	100	5.5	1	600×1800
HDL120-120-2		120		120	37	2	10	120	7.5	1	600×1800
HDL120-150-2		150		150	45	2	10	150	11	1	600×1800
HDL150-30-3	150	30	50	30	11	3	10	30	3	1	600×1150	220
HDL150-40-3		40		40	11	3	10	40	3	1	600×1150
HDL150-50-3		50		50	15	3	10	50	4	1	600×1150
HDL150-60-3		60		60	15	3	10	60	5.5	1	600×1150
HDL150-70-3		70		70	22	3	10	70	5.5	1	600×1150
HDL150-80-3		80		80	22	3	10	80	5.5	1	600×1150
HDL150-90-3		90		90	30	3	10	90	5.5	1	600×1800
HDL150-100-3		100		100	30	3	10	100	5.5	1	600×1800
HDL150-120-3		120		120	30	3	10	120	7.5	1	600×1800
HDL150-150-3		150		150	45	3	10	150	11	1	600×1800
HDL200-30-3	200	30	67	30	18.5	3	25	30	3	1	600×1150	250
HDL200-40-3		40		40	18.5	3	25	40	3	1	600×1150
HDL200-50-3		50		50	22	3	25	50	4	1	600×1150
HDL200-60-3		60		60	22	3	25	60	5.5	1	600×1150
HDL200-70-3		70		70	30	3	25	70	5.5	1	600×1150
HDL200-80-3		80		80	30	3	25	80	5.5	1	600×1150
HDL200-90-3		90		90	37	3	25	90	5.5	1	600×1800
HDL200-100-3		100		100	37	3	25	100	5.5	1	600×1800
HDL200-120-3		120		120	45	3	25	120	7.5	1	600×1800
HDL200-150-3		150		150	55	3	25	150	11	1	600×1800

備注：1、此表參數僅供客戶選型參考，具體參數(流量、揚程、穩流罐規格、水池容積及水泵臺數)可根據當地進水管網實際情況及用戶用水狀況或現場環境另行確定。增壓泵可選擇符合以上性能參數的所有型號，選擇不同類型的增壓泵時，設備功率可能會(huì )發生變化。

2、本參數表未考慮備用泵，對于重要的供水場合，訂貨時請增加一臺備用泵，以備設備檢修或出故障時能正常供水。

3、市政供水較穩定的場合可不配穩壓罐，對于壓力精度要求高的場合應配穩壓罐，配穩壓罐時一般需結合穩壓泵使用效果更好。

4、直驅式自動真空消除器和液位控制器隨穩流調節罐適配。

5、表中參考戶數是以一般生活小區用水標準計算的，豪華高級小區、寫字樓、商場、賓館、旅館、酒店等場合供水量需另行計算。

6、設備安裝尺寸不固定，可根據用戶泵房的尺寸大小靈活調整不止和安裝尺寸。

使用環境要求

環境溫度應介于5-50℃之間，相對濕度不大于90%，并無凝露。

周?chē)諝鉄o(wú)腐蝕性氣體、爆炸性氣體、水蒸氣、粉塵等污染。

基礎砼度不低于150號，安裝斜度不超過5°。

安裝場所大海拔高度不高于1500米，高海拔使用應特別指出。

設備供貨范圍

管道從不銹鋼穩流調節罐的進水口法蘭到水泵出水母管兩側掛法蘭止。

水泵電機動力線及與設備控制相關的信號線至控制柜25米以?xún)取?/p>

含設備槽鋼機架，不包水泥及泥沙基礎平臺。
